第十二章 FM收音电路故障维修
    12．1找到FM收音电路
    手机中的FM收音电路主要是通过天线接收调频（FM）广播的信号，经过FM收音电路、微处理器和听筒电路（音频放大器），最终由扬声器或耳机输出声音信号，该电路的功能类似于一个迷你收音机电路。
    FM手机电路主要由FM收音处理芯片及周围元器件等构成。无法直观地查看电路板判断FM收音电路在手机电路板中的位置，这时需要借助电路图确定FM收音电路。如图12-1所示为典型手机FM收音电路图，通常FM收音电路的英文标识是“FM Radio”。

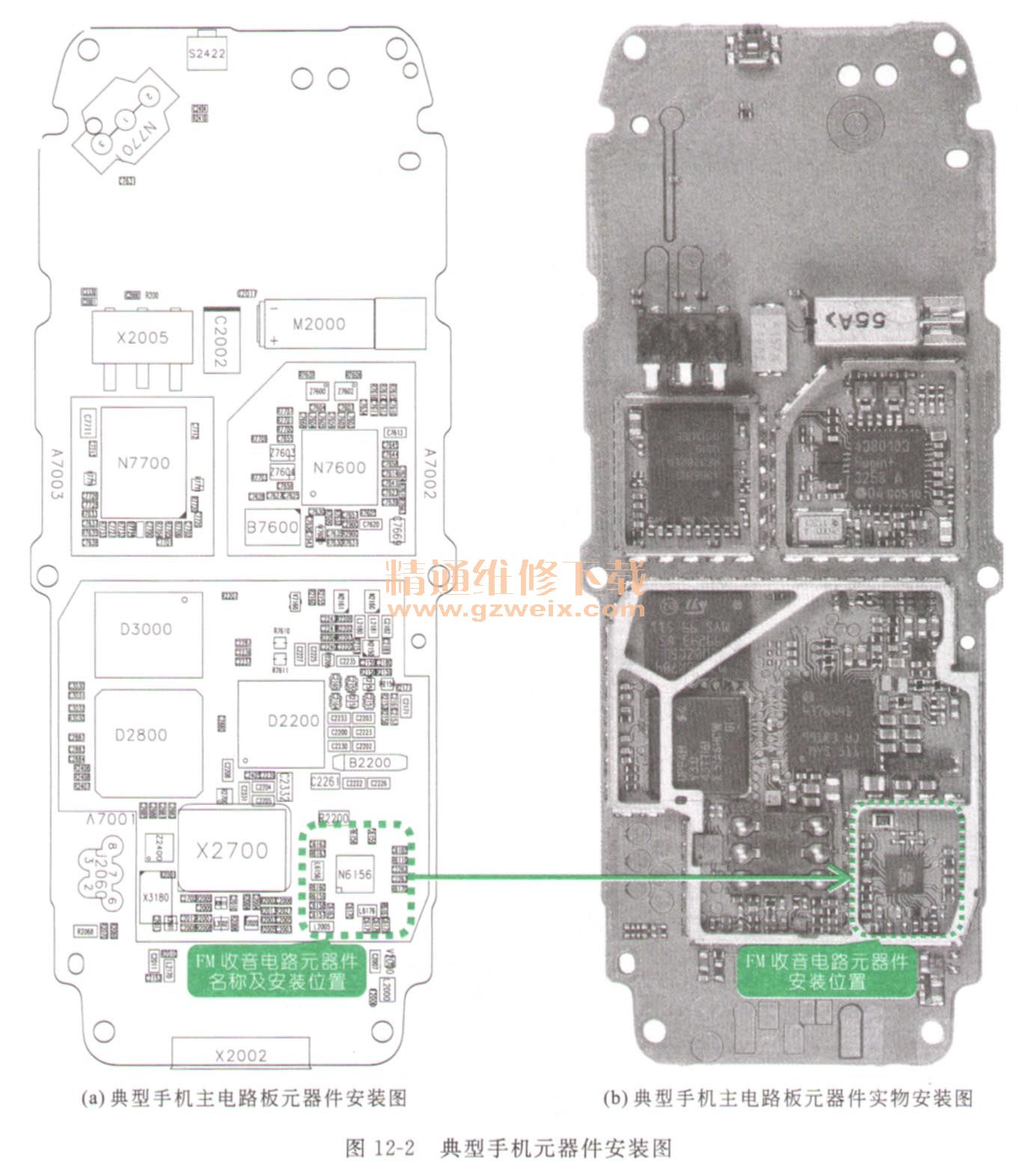

    一些手机维修图册中，有手机电路板元器件安装图，图中标识了芯片、主要元器件的符号，如图12-2（a）所示。

    找到FM收音电路图与元器件安装图后，结合两张图标识的芯片型号、名称等信息，然后确定FM收音电路在手机电路板上的位置，如图12-2（b）所示。

    12．2搞清FM收音电路的工作原理

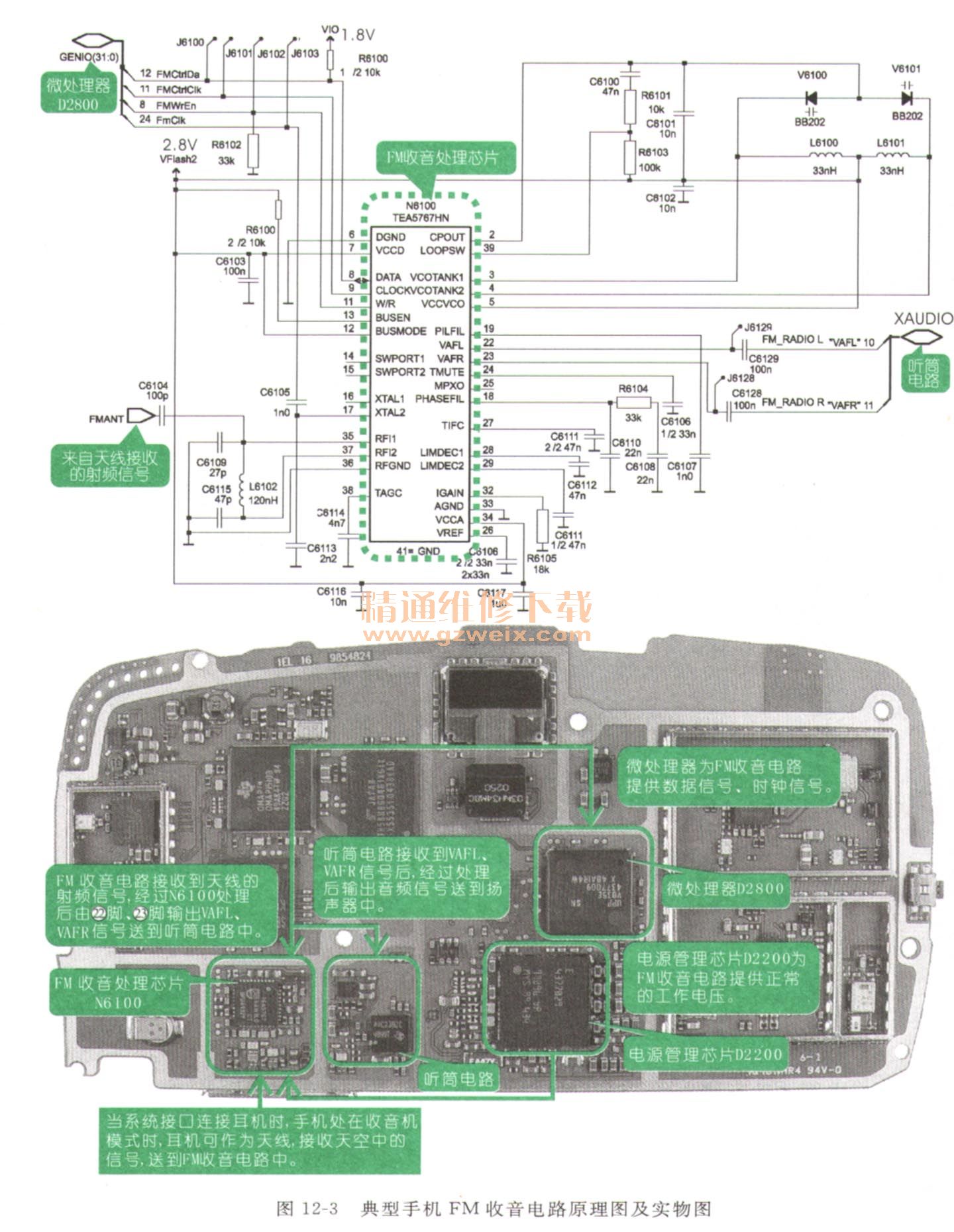

    一些手机FM收音电路中，常采用耳机地线端作为FM天线接收天空中的信号，如图12-3所示为典型手机FM收音电路图及实物图。

    系统接口连接耳机，手机并处在FM收音机模式时，耳机作为FM天线将接收到的射频信号送到FM收音电路中。射频信号经FM收音处理芯片N6100处理后，由22脚、23脚输出VAFL、VAFR信号送到听筒电路中，最终经过听筒电路处理后输出音频信号去驱动扬声器；N6100主要由微处理器D2800控制；电源管理芯片为FM收音电路提供正常的工作电压。

    12．3看懂FM收音电路故障检修过程
    12.3.1诺基亚手机FM收音电路故障检修过程
    故障现象描述
    诺基亚5200手机将耳机插入耳机接口后，启动调频收音机时，手机提示“请连接附件”，如图12-4所示。

    故障分析指导
    诺基亚5200手机的调频收音机收不到信号，重点检查FM收音电路。如图12-5所示为FM收音电路，手机启动调频收音机时，先要将耳机插入耳机接口中，耳机作为天线接收天空中的信号。当手机接收到信号后，送到FM收音处理芯片N6156中，经过处理后由G5、G4脚输出VAFR、VAFL信号送到电源加音频处理芯片中。电源管理芯片为N6156提供1. 8V和2. 8 V工作电压。

    故障检修指导
    诺基亚5200手机将耳机插入耳机接口后，不能正常启动调频收音机时，手机系统提示“请连接附件”，说明耳机与耳机接口没有连接或是耳机接口线路与FM收音机天线电路之间有元器件损坏，进而造成耳机插入后调频收音机仍不能使用。
    （1）诺基亚5200手机的耳机接口长期暴露在空气中，经过会有污物附着在接口上，经常造成耳机接口连接不良。因此拆机后，先用蘸有酒精的棉签清除耳机接口上的污物。
    （2）耳机接口上的污物清除完毕后，重新装机，启动调频收音机后系统仍提示“请连接附件”。
    （3）接下来，再检查FM收音电路中的元器件是否有脱焊、虚焊的情况，经过仔细检查发现电感L6176引脚脱焊，重新用电烙铁进行补焊，补焊后故障排除。如图12-6所示为电感L6176在电路板上的位置。
