第十五章 手机易损元器件的代换方法
    15．1液晶屏以及操作按键板的代换方法
    手机中的液晶屏和按键操作板是易受外力作用的部位，特别是液晶屏，常因受到硬物的撞击而损坏或划伤，因而在维修过程中，常常需要对这些易损部件进行代换。

    15.1.1液晶屏部件的代换方法
    手机液晶屏一般采用插件插接式和焊接式的形式安装在主电路板上，其中插接式装接的液晶屏代换较简单，只要找到相同型号的部件，插接到插座上即可。下面分别介绍一下这两种装接形式的液晶屏的代换方法。
    1．插接式液晶屏的代换方法
    如图15-1所示为典型手机中的液晶屏的装接形式，若采用插接式装接的液晶屏，则可按以下步骤进行代换。

    （1）采用插接式安装的液晶屏，根据接口的不同其具体的固定方法也不完全相同，因此代换之前应首先观察接插件的固定形式。一般情况下，插接件的接口多采用压杆锁紧的方式，代换时需用螺丝刀将压杆轻轻撬起。接着将压杆扳起，此时插座两侧的固定卡槽跟随压杆滑动，如图15-2所示。

    （2）此时，轻轻将液晶屏屏线从插座中拔出，如图15-3所示，此时即可将损坏的液晶屏卸下。

    （3）找到与损坏液晶屏型号相同的且性能良好的液晶屏进行代换，如图15-4所示。不同型号的液晶屏不能代换。

    （4）将代换用的液晶屏组件部分按照拆卸的步骤，从后往前的顺序进行安装，如图15-5所示。首先将液晶屏的屏线插入到接口插座中，注意要确认插接到位，然后将压杆扳下，锁紧即可。

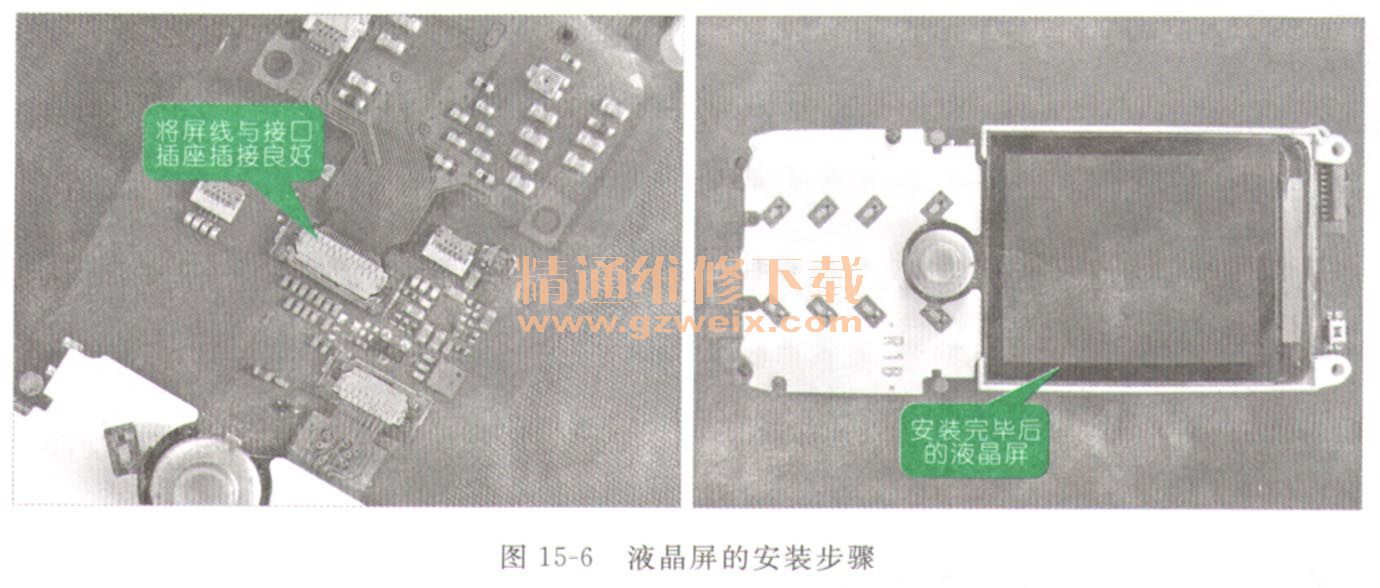

    （5）按下后检查屏线与插座插件的连接状态，保持状态良好，如图15-6所示。

    2．焊接式液晶屏的代换方法
    焊接式装接的液晶屏如图15-7所示，它是将液晶屏组件的引线焊接在主电路板上。采用这种方式焊接的液晶屏组件比较牢固，但代换比较复杂。下面以焊接式液晶屏的代换为例介绍该类部件的代换方法。

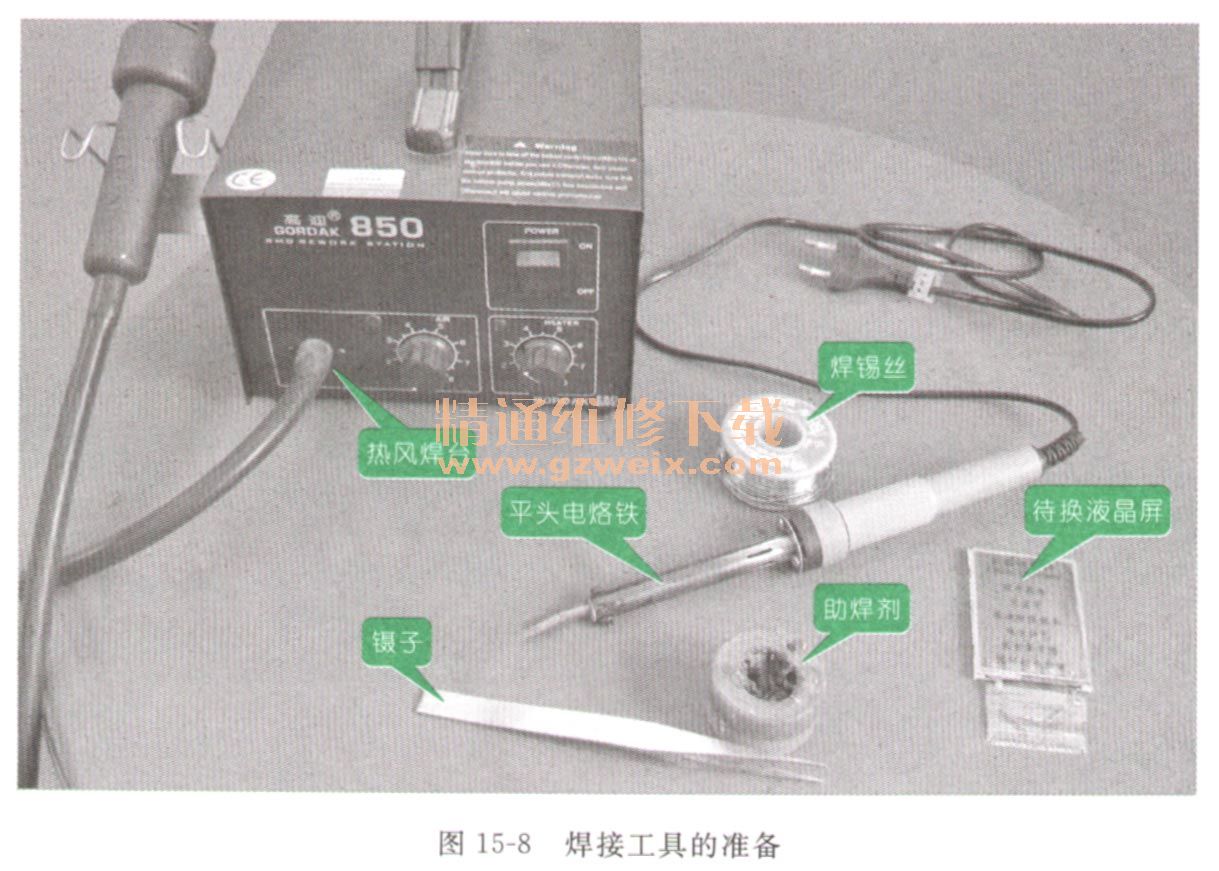

    （1）代换使用焊接式的液晶屏时，需要用到专门的焊接工具对接口部分进行解焊和焊接，通常可采用热风焊台和小功率平头电烙铁，另外还要有焊锡丝、清洁剂及辅助清洁工具等，如图15-8所示。

    （2）首先拆开手机外壳，找到液晶屏的焊接接口，先调整热风焊枪的风速到合适的挡位（（3～4挡），温度旋钮调至300℃左后，将焊枪头垂直对准接口，并匀速左右移动，直到焊锡溶化后，轻轻将液晶屏屏线取下，如图15-9所示。

    接着，用平头电烙铁将主板焊盘处残留的焊锡清除干净，如图15-10所示。最后，用清洗剂清洗焊盘后，在焊盘上涂适量的助焊剂。

    （3）选用与手机相匹配的液晶屏组件，焊接时，首先将其排线与主板焊盘对齐，如图15-11所示。

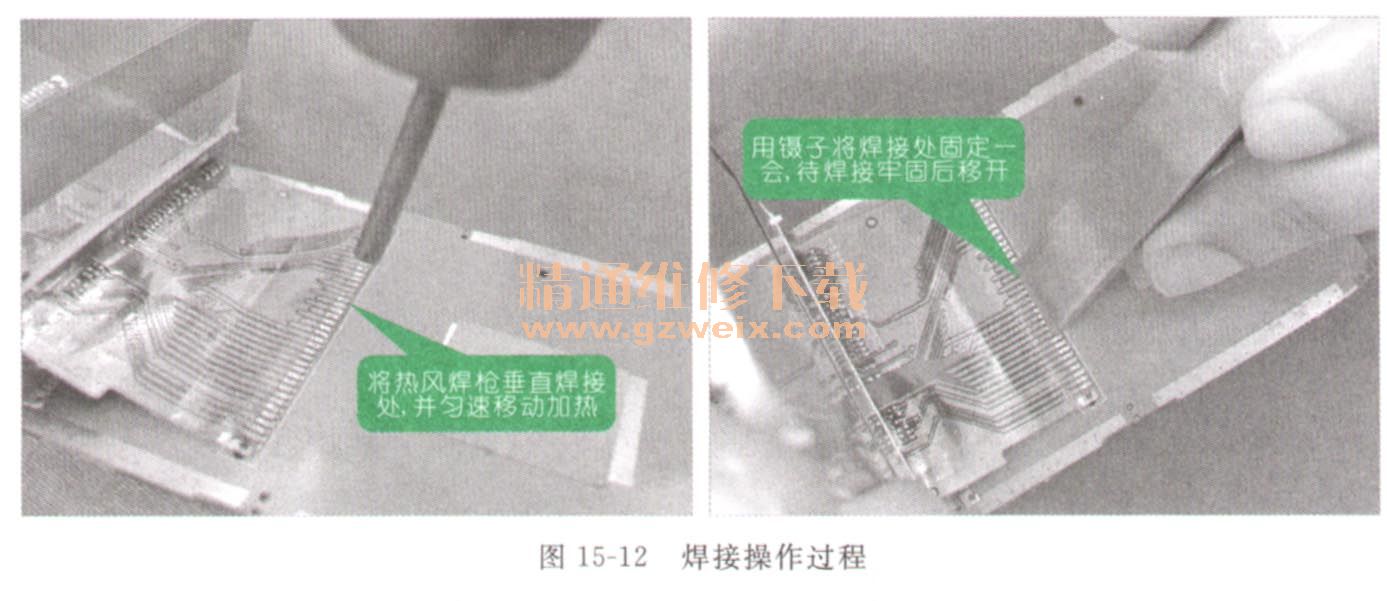

    按照拆焊时的操作步骤，将热风焊枪的温度及风速都调整到合适的挡位，将焊枪头对准焊接处，左右匀速移动，直到焊锡溶化后，移开热风焊枪，用镊子固定一会，待焊锡固化后，移开镊子即可，如图15-12所示。

    最后，检查排线引脚间是否有连焊或漏焊的情况，及时清除连焊引脚或进行补焊，若焊接质量太差，就应拆下后重新焊接。
