10.3.2索尼爱立信手机液晶屏显示电路故障检修过程
    故障现象描述
    索尼爱立信K7000开机后键盘指示灯亮，拨打电话正常，但液晶显示屏背光灯不亮。
    故障分析指导

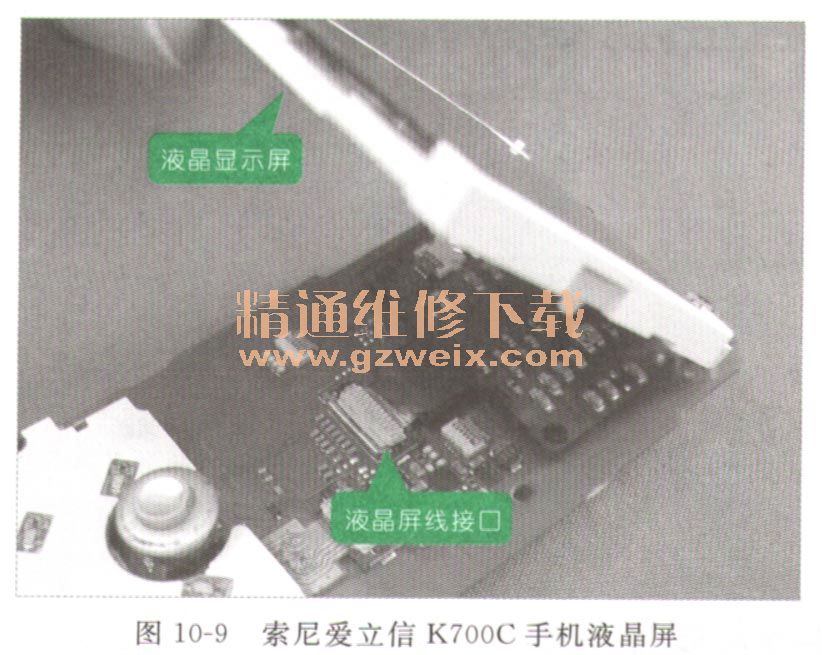

    索尼爱立信K7000液晶屏显示电路也是通过接口插座与主电路板连接，如图10-9所示。

    由微处理器D2220输出的数据信号经液晶屏屏线送到液晶屏显示电路中，经过处理后，数据信息由显示屏显示出来。如图10-10所示为索尼爱立信K7000手机液晶屏显示电路。

    故障检修指导
    液晶屏背光不亮，重点检查液晶屏显示灯电路中的显示灯芯片及周围元器件是否损坏。
    （1）首先检查液晶屏屏线接口是否连接良好，如图10-11所示为液晶屏显示电路插座。液晶屏显示电路中的元器件有无脱焊、虚焊现象，经过检查没有发现这些现象。

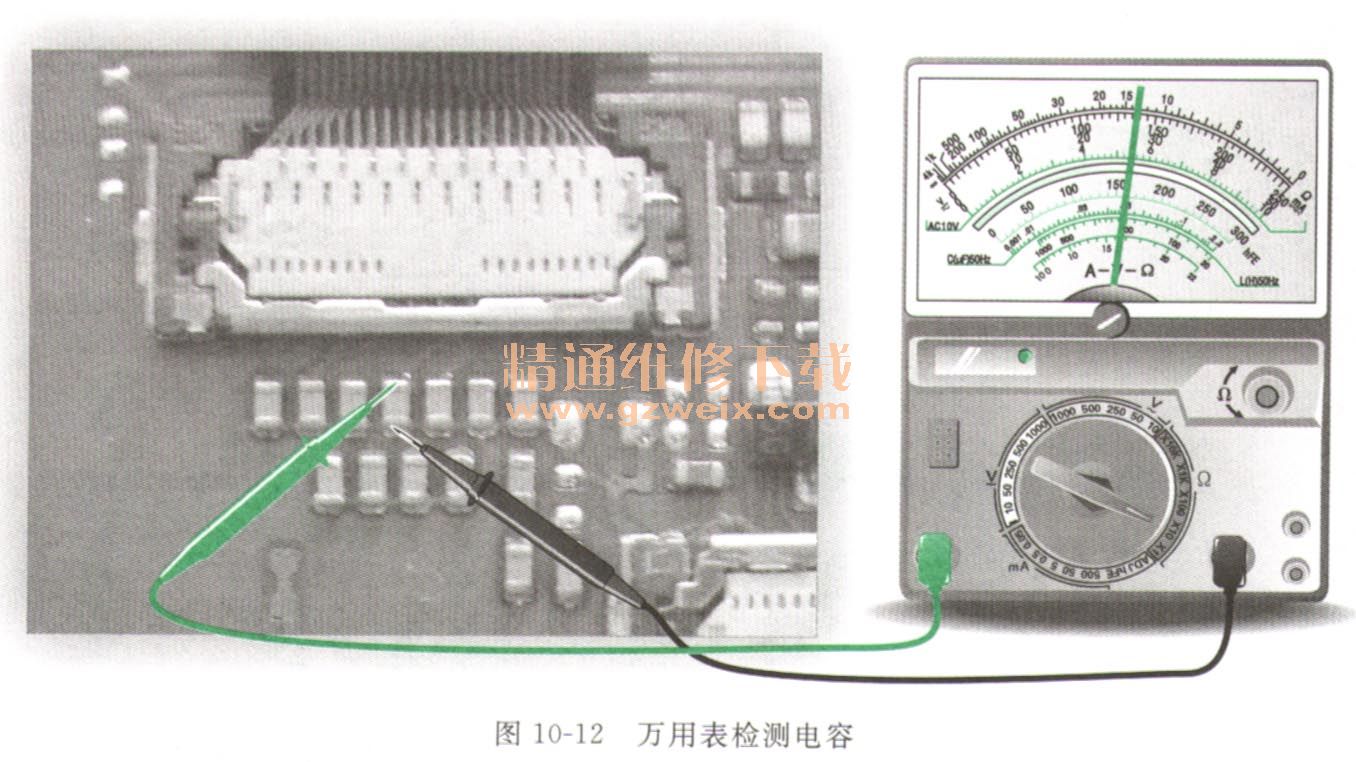

    （2）接着检测电路中的电容元器件，将万用表量程选择“R×10”挡，红、黑表笔分别连接电容两端，测的阻值为130Ω，正常，检测方法如图10-12所示。

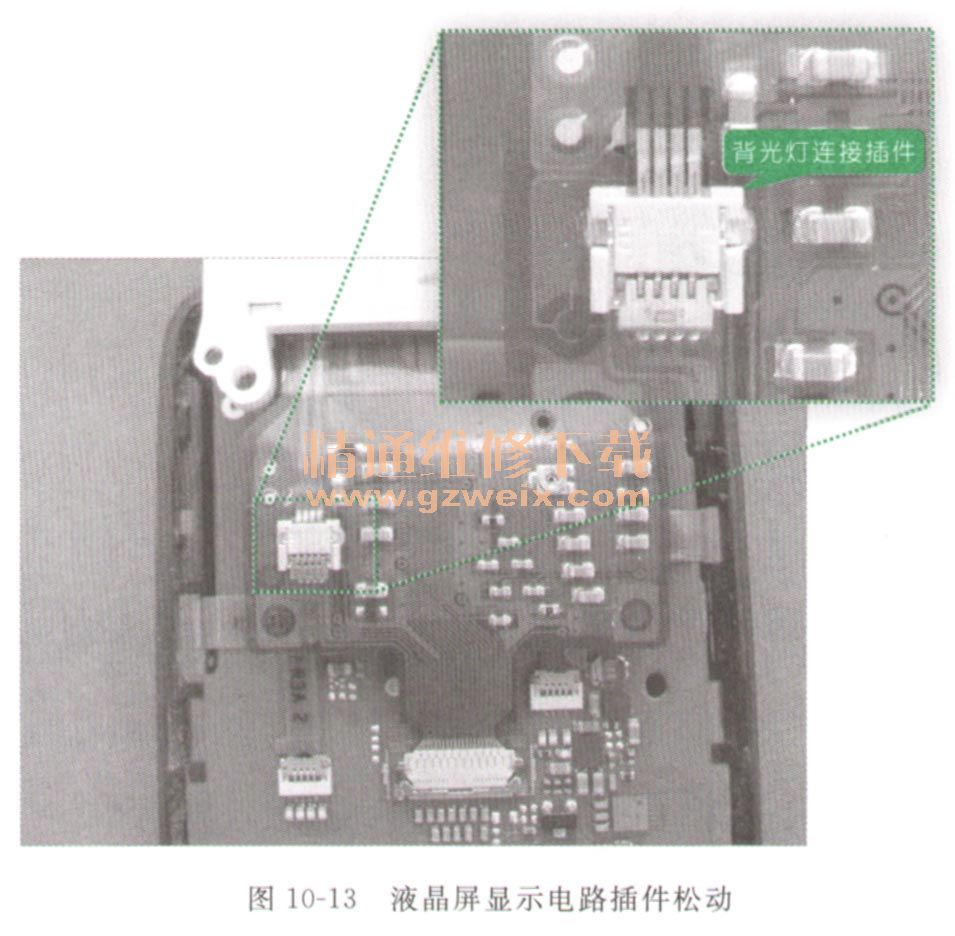

    （3）经过检查电容性能良好，再仔细检查液晶屏显示电路发现，排线上有一个插件松动，如图10-13所示为背光灯连接插件。

    将插件引线取出，重新连接。开机后，故障排除。

    10．3．3摩托罗拉手机液晶屏显示电路故障检修过程
    故障现象描述
    摩托罗拉V500手机开机正常，手机主显示屏显示正常，但副显示屏无显示。
    故障分析指导

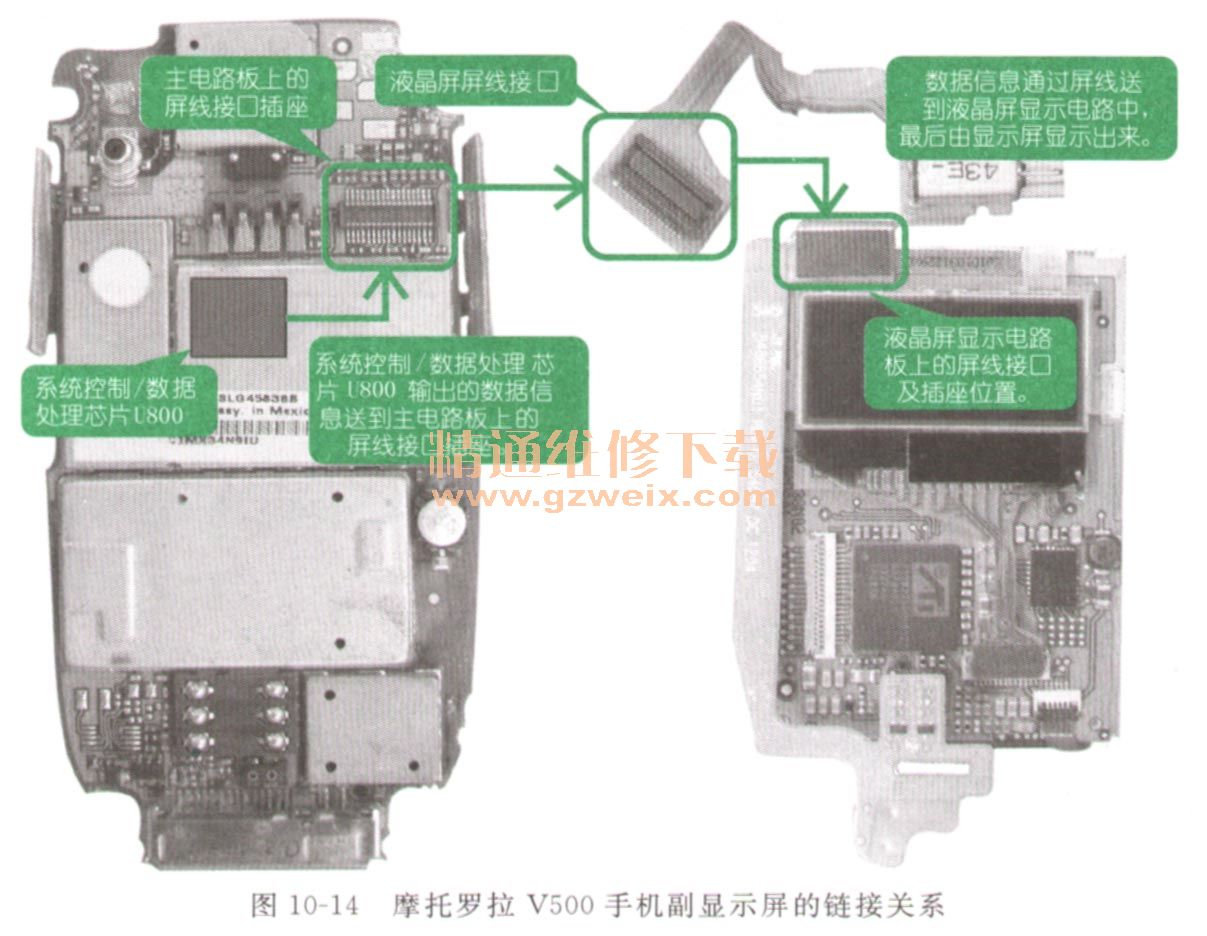

    摩托罗拉V500手机液晶屏显示电路是通过液晶屏屏线与主电路板连接，如图10-14所示。由系统控制／数据处理芯片U800输出的数据信号送到屏线接口插座中，再通过屏线及液晶屏显示电路的插座送到电路中，经过处理后，数据信息最终由显示屏显示出来。

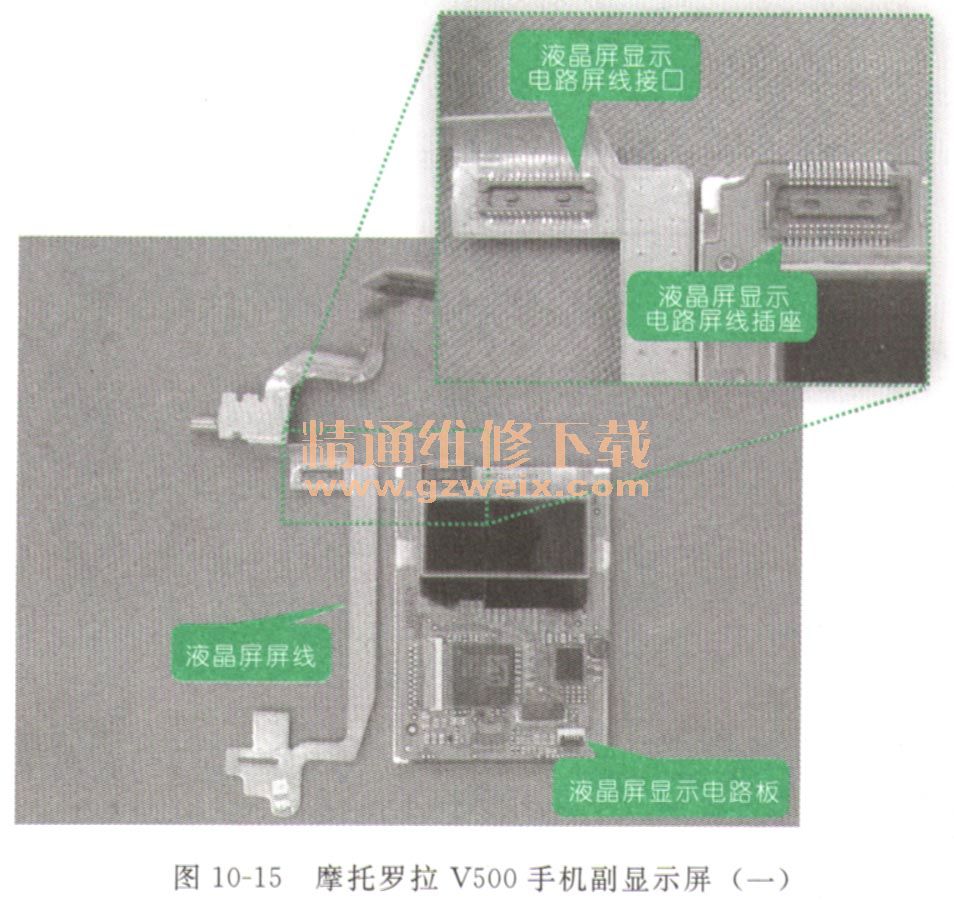

    如图10-15所示为液晶屏显示电路上的液晶屏屏线及连接接口，U800输出的数据信号只有通过该接口才能送到副显示屏电路中。

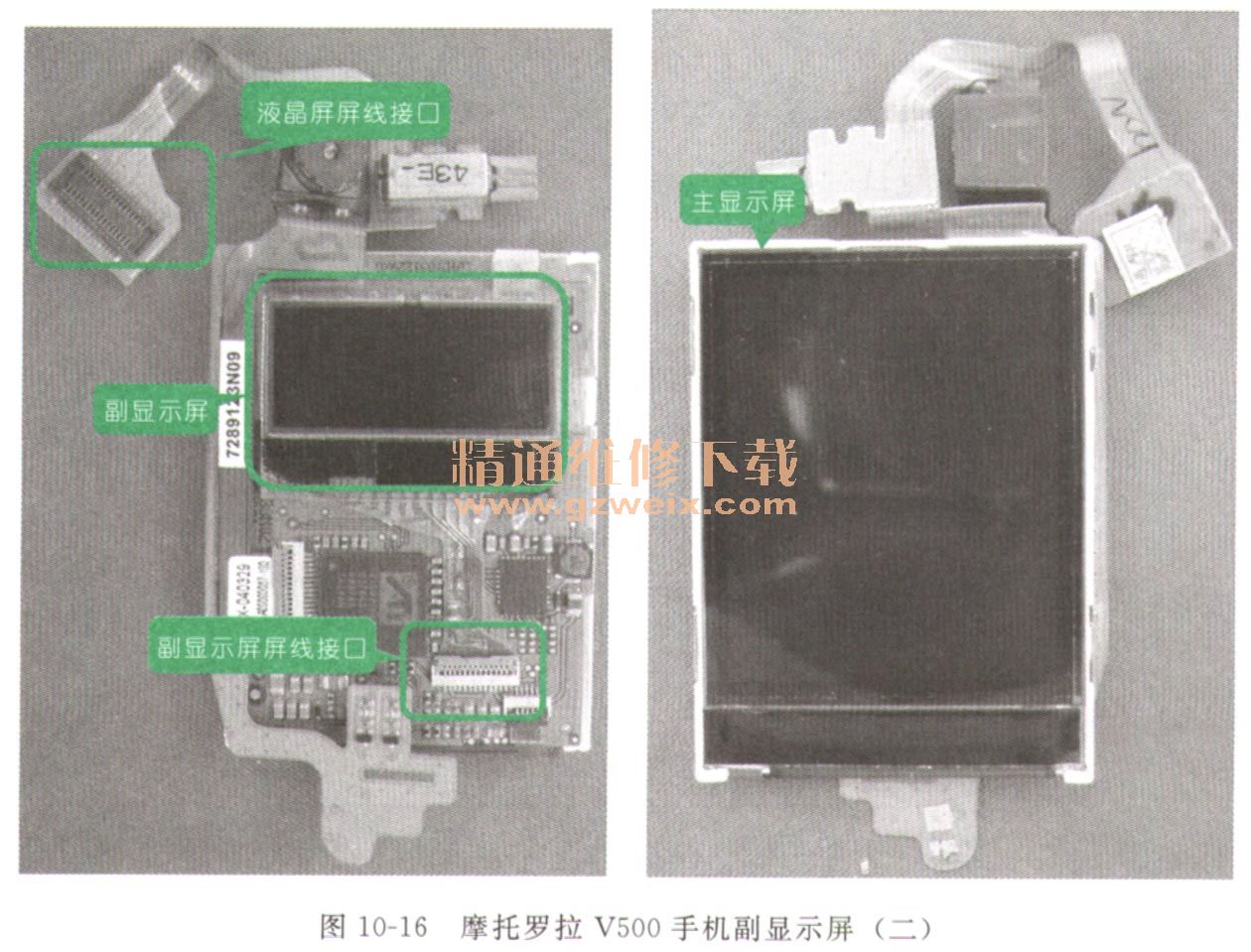

    摩托罗拉V500手机还设置有副显示屏，它是通过接口插座与主显示屏电路板相连接，如图10-16所示。

    故障检修指导
    摩托罗拉V500手机主显示屏显示信息正常，而副显示屏无显示，重点可检查副显示屏电路。
（1）拆机后，检查副显示屏数据线连接接口是否松动，如图10-17所示。

（2）接着检查副显示屏屏线上的元器件，发现一个电容和插座引脚有脱焊现象，重新补焊。再次开机后，故障排除。
