11．3．3三星手机接口电路故障检修过程
    故障现象描述
    三星SGH-E848手机能正常开机，但液晶显示屏显示“检查SIM卡”的提示，如图11-9所示。

    故障分析指导
    如图11-10所示为三星SGH-E848手机电路板图，图中标出了SIM卡接口的安装位置。

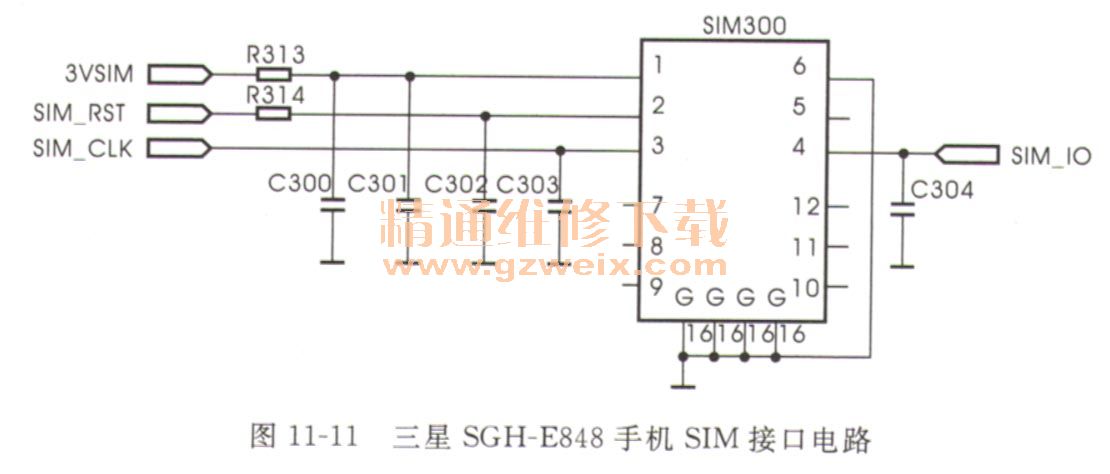

    如图11-11所示为三星SGH-E848手机SIM接口电路，①脚为SIM接口3V供电电压端，由UCP300输出的复位（SIM_RST）信号、时钟（SIM_CLK）信号、输入／输出（SIM_IO）信号分别送到SIM接口的②脚、③脚、④脚。

    故障检修指导
    三星SGH-E848手机出现不识别SIM卡的故障时，先重点检查SIM接口电路。
    （1）拆机后，先检查SIM卡接口引脚是否有脱焊、虚焊的故障现象，簧片是否被氧化。

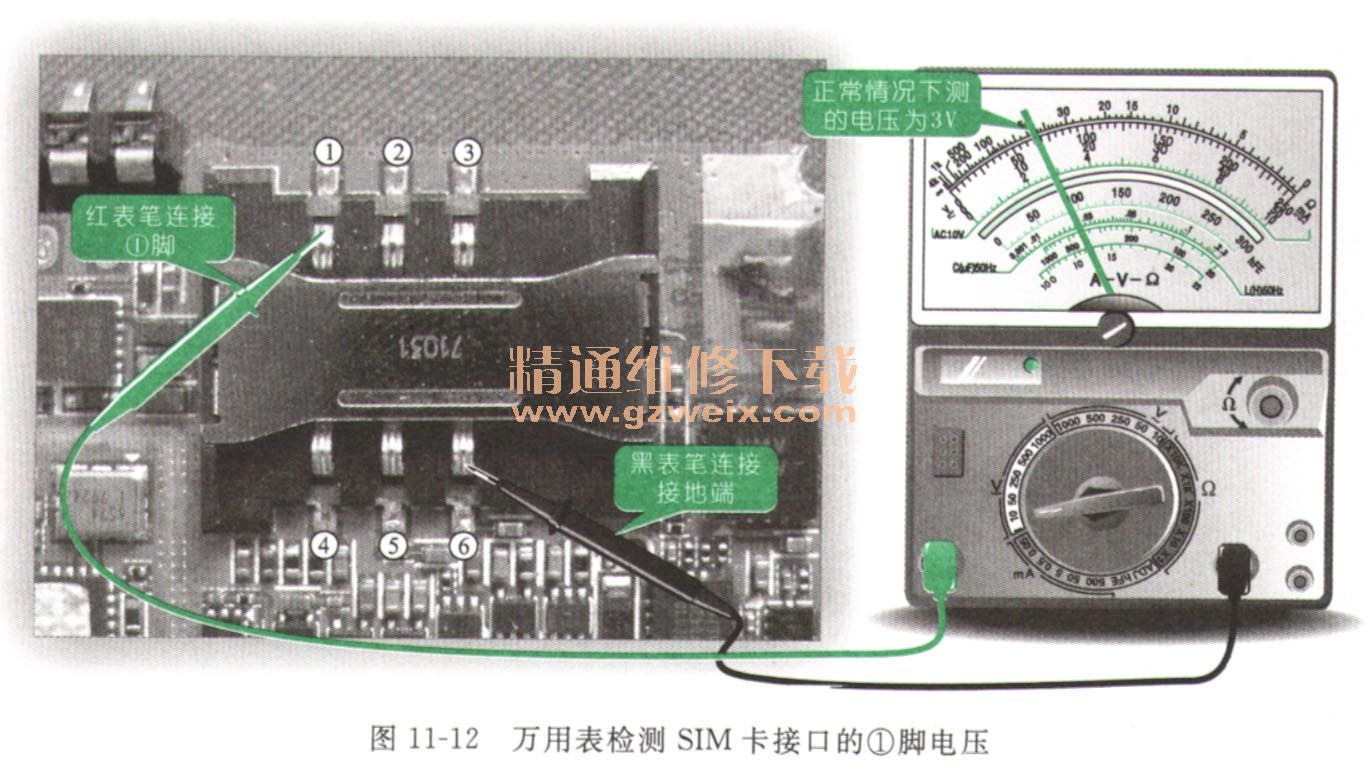

    （2）经检测SIM卡接口引脚正常。接下来再用万用表检测SIM卡接口①脚供电电压3V是否正常，将黑表笔连接接地端，红表笔连接①脚，检测方法如图11-12所示。

    （3）经检测SIM卡①脚无3V供电电压，再检测电阻R313一端电压时，有3V电压，检测方法如图11-13所示。

    （4）电阻R313一端的电压正常，而另一端无电压，可以判断引起手机不识别SIM卡的故障可能是电阻R313出现了故障。用电烙铁进行补焊后，重新开机，故障排除。
