12.3.2索尼爱立信FM收音电路故障检修过程
    故障现象描述
    索尼爱立信K7000手机能正常接听、拨打电话正常，但收听FM收音电路时，耳机无声音。
    故障分析指导
    索尼爱立信K7000手机接听、拨打电话正常，说明手机射频信号处理电路、电源供电电路、话筒／听筒电路基本正常，而收听FM收音机无声音，说明故障可能是FM收音电路中的元器件有损坏。

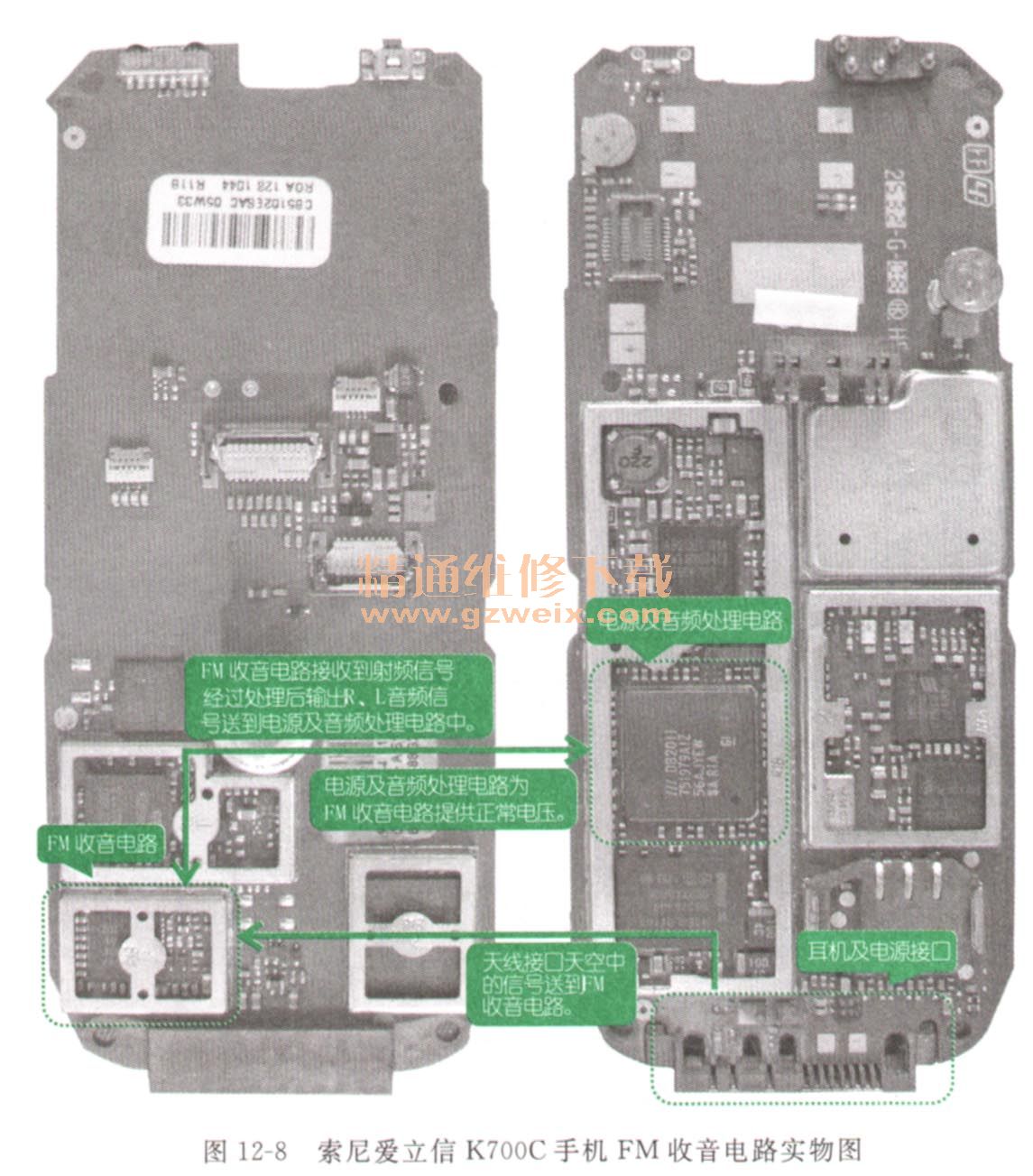

    如图12-7所示为索尼爱立信K7000手机FM收音电路，图12-8所示为索尼爱立信K7000手机FM收音电路在电路板上的位置。该电路主要由FM收音处理芯片和周围元器件等构成。耳机插入电源及耳机接口作为天线，接收天空中的信号。射频信号送到FM处理电路N4100的35脚、37脚，经过处理后由23脚、22脚输出左、右音频信号送到音频信号处理电路中。



    故障检修指导
    重点检查索尼爱立信K7000手机FM收音机电路。
    （1）拆机后，先查看FM收音机电路元器件引脚是否有脱焊、虚焊等现象，经过查看后没有发现这些现象。
    （2）根据手机故障现象，该款手机启动FM收音机时无声音，因此示波器检测FM收音处理芯片N4100的23脚、22脚输出左、右音频信号是否正常。查看该手机电路图纸，N4100手机的23脚输出的右声道音频信号经过处理后送到电源及耳机接口，因此用示波器检测N4100的23脚信号波形。
    在通电状态下，将示波器接地夹连接接地端，探头连接连接电容C4148，即检测N4100的23脚信号波形，正常情况测得波形如图12-9所示。

    （3） N4100的23脚输出音频信号正常，再用示波器检测电容C4148一端的信号，正常情况下测得波形与图12-9相同。
    （4）经过检测发现电容C4148一端无信号。接下来用电烙铁对电容C4148进行补焊，重新开机启动FM收音机后，故障排除。
