（二）电动自行车有刷控制器控制部件的电源不正常
    有刷控制器内部电源一般采用三端稳压集成电路，一般用7805、7806、7812、7815四种规格的稳压集成电路，它们的输出电压分别是5V、6V、12V、15V。
    出现有刷控制器控制部件电源不正常的故障，维修方法是：将万用表设置在直流电压＋20V （DC）挡位，将万用表黑测笔与红测笔分别靠在转把的黑线和红线上，检查万用表

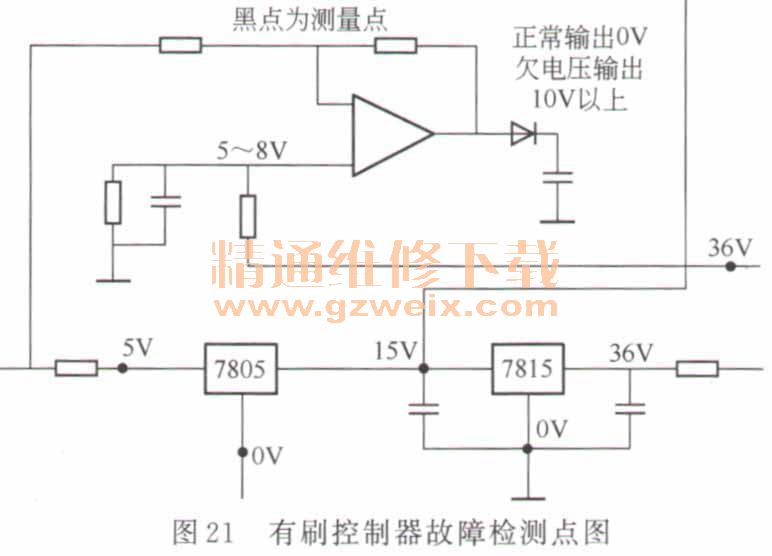

电压读数是否与标准电压相符，电压误差不应超过0. 2V，如图21所示；否则，说明控制器内部电源有故障。

    更换损坏的三端稳压集成电路，故障即可排除。

  （三）电动自行车ZK3610A有刷控制器没有电压输出

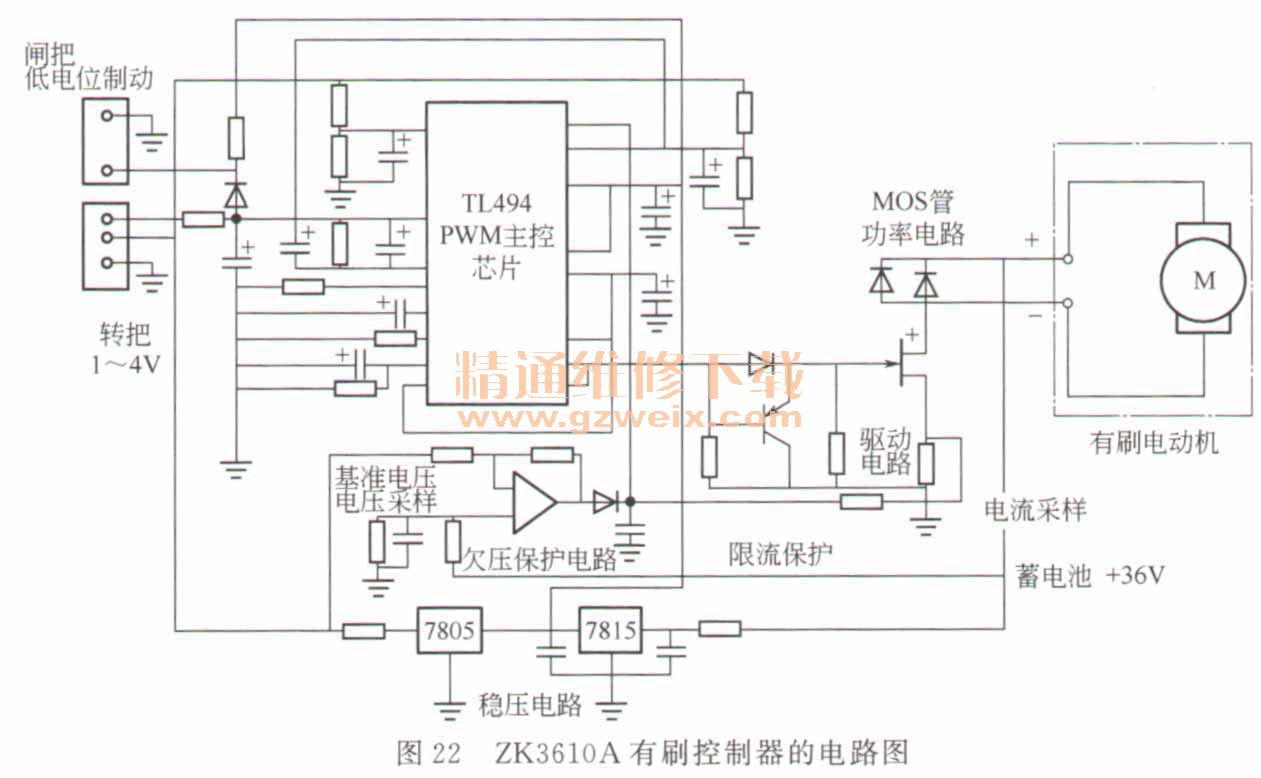

    ZK3610A有刷控制器的电路如图22所示。出现有刷控制器没有电压输出的故障，其维修方法如下。
    将万用表设置在＋20V （DC）挡位，先检查闸把输出信号的高、低电位。如果握紧闸把时，闸把信号有超过4V的电位变化，说明闸把正常。然后，按照有刷控制器常用芯片引脚功能表，与检测出的主控芯片与逻辑芯片的电压值进行比较，并检查各芯片外围器件（电阻、电容、二极管）的数值是否与元件表面标识的数值一致，检查是外围器件或是集成电路有故障。

    如果检查发现控制元件烧坏，主要原因是：①在使用过程中、电源的正负极接反；制器内进水、短路造成元件烧坏；③控制器线路板上的元件损坏；虚焊。
    根据上述的原因进行修复，若无法修复，应更换同型号的控制器，故障即可排除。

 （四）电动自行车有刷控制器无电压输出
    出现有刷控制器无电压输出时，可将万用表设置在＋20V （DC）挡位，分别对闸把输出信号的高、低电位进行检测。捏闸把时有4V以上的电位变化，说明闸把正常。应检查控制器。
    具体维修方法，常用有刷控制器芯片引脚功能见表5，检查各路MOS管栅电压与转把的转动角度是否存在对应关系，检测关键引脚的电阻、电压值是否正常，并检查各芯片外围阻容元件。

    将万用表设置在直流电压＋50V挡，对各路MOS管栅极电压与转把的转动角度是否对应进行检测，若不存在对应关系，说明控制器内PWM电路或MOS管驱动电路有故障。
    再检测芯片的输入、输出引脚的电压与转把转动角度是否存在对应关系，若不存在对应关系，说明故障在芯片和相关元器件。
    更换上述损坏的元件更换，故障排除。
