（五）电动自行车无刷控制器主相缺相
    无刷控制器缺相是指无刷控制器的三相电路中，有一相不能正常工作，缺相分主相位缺相和霍尔信号缺相。
    1．主相位缺相
    主相位缺相的维修可以参照有刷控制器飞车故障的排除方法，检测MOS管是否击穿。无刷控制器MOS管击穿一般是某一个相位的上下两个（一对）MOS管同时击穿，更换时应同时更换。MOS场效应晶体管检测方法如下。
    使用HR-500型万用表，检测场效应晶体管的源极与漏极、栅极与源极、栅极与漏极、栅极G1与栅极G2之间的电阻是否短路，从而判断晶体管的好坏。
    1. 检测源极S与漏极D之间的电阻值。检测时，将两测笔接在s极与D极之间，正常时，读数应在几十欧至几千欧之间固定不变。再将测笔对调，其读数应不效应晶体管损坏。
    2.将万用表两测笔分别接于S极与G1极（第一栅极）之间；S极与G2（第二栅极）之间；GI极与G2极之间分别进行检测，对调测笔时，上述各种情况所得的电阻值均应为∞。若测得上述各项阻值太小或为通路，说明该场效晶体管已损坏。
    注意，若G1、G2两个极同时在场效晶体管内断极，其阻值测不出来，可用替代法进行检测。
    发现MOS管损坏，应更换同型号的器件，故障即可排除。
    下面介绍结型场效应晶体管和VMOS场效应晶体管的检测方法，供参考。

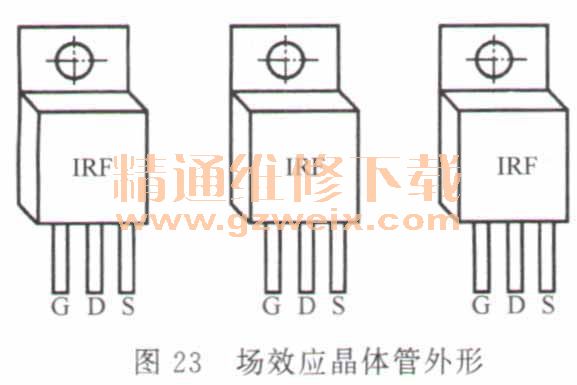

    场效应晶体管的外形如图23所示。

    （1）结型场效应晶体管的检测方法
    1）使用HR-500型万用表测量检测  时将万用表RX10或RX100挡红、黑两支测笔接在场效应晶体管的S极与D极之间，正常时，其阻值在100～10kΩ之间。对调测笔后再测试，其阻值应与前面测得的数值相同，否则，说明此晶体管已损坏。
    2）使用MF10型万用表检测  将万用表设置在R X 100k挡，将黑测笔接G极，红测笔接S极。给G、S极之间充电，此时万用表指针会有轻微偏转。再将万用表拨至RX1挡，将黑测笔接D极，红测笔接S极，正常时，万用表指针的指示应为几欧，若阻值过大，则说明该场效应晶体管已损坏。
    （2） VMOS场效应晶体管的检测  方法具体检测方法是：使用HR-500型万用表，检测漏极和源极的电阻值。将栅极与源极短路，将万用表拨至RX1挡，黑测笔接源极，红测笔接漏极，测得的阻值为几欧至十几欧表明该场效应晶体管是好的。否则，说明该场效应晶体管已损坏。
    2．无刷控制器霍尔缺相
    无刷控制器霍尔缺相的故障表现为控制器不能识别电动机霍尔信号。具体检测方法如下。
    拔下控制器与无刷电动机的霍尔引线，在控制器通电状态下，将万用表设置在＋20V直流（DC）挡，并将黑测笔靠在控制器霍尔引线，红测笔检测控制器的其他霍尔引线。应该有＋5V以上的电压，否则说明控制器内部霍尔输出电路有故障。
    通过检测霍尔引线的滤波电容的主控制芯片的相应引脚，进一步判断故障位置。更换滤波电容或更换主控芯片，故障即可排除。

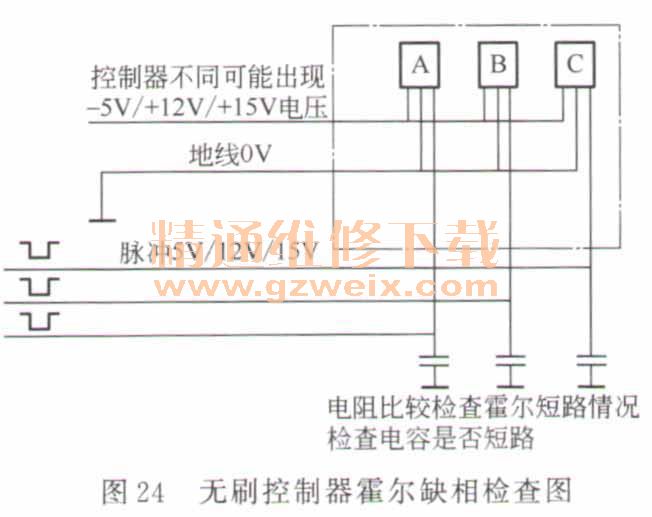

    用电压比较法检测，如图24所示，检测各标注点的电压可以判断故障的具体元件。部分无刷控制器常用芯片引脚功能见表6。
