1.色度信号处理电路分析
　　

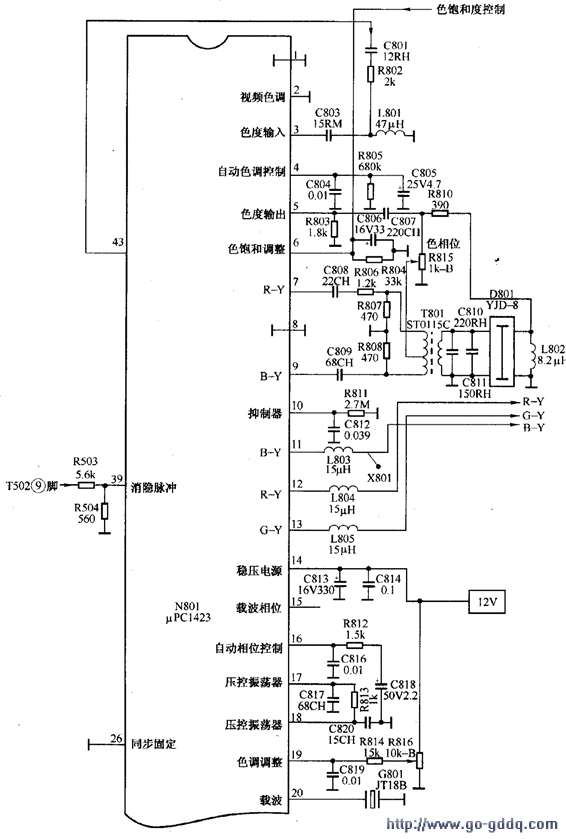

　　色度信号处理电路如下图所示。

　　μPC1423的（43）脚输出的视频信号除送亮度通道外，还经4.43MHz带通滤波器（C801、R802、L801）选出色度信号，经C803进入μPC1423的（3）脚，经ACC稳幅放大后再从（5）脚输出，分成两路：一路去1行延迟线D801，送至T801初级作为延迟信号；另一路由R815调节幅度后送至T801次级作为直通信号（R815调节不当会引起爬行现象），直通信号与延时信号在T801合成，产生含R-Y的V信号和含B-Y的U信号，分别送至μPC1423的（7）脚和（9）脚，进入R—Y和B-Y同步检波器，V、U信号在副载波控制下，解调出R-Y和B-Y色差信号，并在色差矩阵电路产生G-Y色差信号，这三个色差信号分别由（11）、（12）、（13）脚输出去显像矩阵电路。

　　μPC1423的（6）脚为色饱和度控制端，直流控制电压由CPU供给。（10）脚接消色检波滤波电容，该脚电压反映消色电平。（26）脚为PAL/NTSC开关，接地为PAL制解调，高电位为NTSC制解调状态。色度信号解调时所需的4.43MHz彩色副载波由μPC1423的（20）脚外接晶体G801和（17）、（18）脚外接元件及内部电路组成压控振荡器产生（停振将造成图像无彩色现象）。振荡频率和相位在（16）脚内外电路组成的自动相位控制（APC）电路的作用下实现与电视信号的同频同相，APC电路所需的色同步信号、选通信号均由μPC1423内部供给。（16）脚外接RC滤波器。（19）脚为副载波相位调整端，使PAL开关产生逐行倒相的副载波的行触发脉冲由（39）脚引入。

　　2.色度信号处理电路维修精要
　　
　　色度通道故障主要表现为黑白图像正常，无彩色。检修时一是查μPC1423的（43）脚以后的色度通道是否断路或消色关闭；二是查副载波电路是否有故障；三是检查μPC1423的（6）脚色饱和度控制电压是否正常。
