1.AV/TV切换电路分析

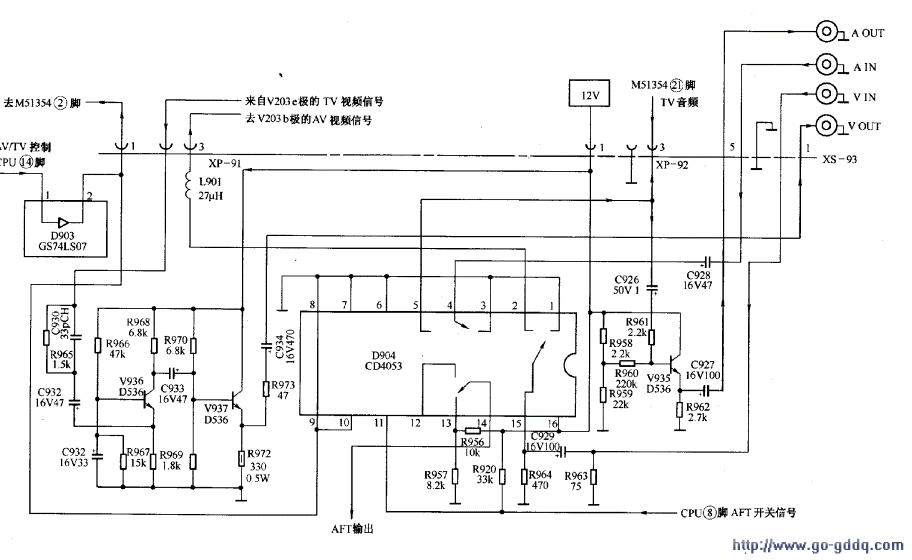

AV/TV切换电路如下图所示。
AV/TV切换电路以D904 （CD4053）为核心构成，CD4053的（9）、（10）、（11）脚为控制脚，（9）脚用于控制（4）脚和（5）、（3）脚的接通情况，（10）脚用于控制（15）脚和（1）、（2）脚的接通情况，（11）脚用于控制（14）脚和（13）、（12）脚的接通情况。而CD4053的（9）、（10）脚由CPU的（14）脚通过GS74LS07进行控制。 GS74LS07是一个有驱动能力的OC（集电极开路）型缓冲门，一个集成电路内包含6个相同的门电路，输出端集电极为开路形式，输出端与输入端电平一致。
AV/TV切换过程如下：
· 在TV状态，CD4053的（9）、（10）脚为高电-甲，控制CD4053的（4）、（3）脚接通，（15）脚和（1）脚接通，使外音频、外视频信号接地。 TV状态的音频信号除加到音频功放电路进行功率放大外，M51354还输出路音频信号经V935缓冲放大后加到外音频输出插孔。 V203发射极输出的TV视频信号除加到μPC1423进行处理外，还有一路经C930、 C932耦合，V936、 V937缓冲放大后从外视频输出插孔中输出口·在AV状态，CD4053的（9）、（10）脚为低电平，控制CD4053的（4）、（5）脚接通，（15）脚和（2）脚接通。外部音频信号经C928输入到CD4053的（4）脚后从（5）脚输出，一路加到M51354的（21）脚，经内部控制、放大后从M51354的（17）脚输出到音频功放电路进行功率放大；另一路经C926耦合、V935缓冲、C927耦合从外音频插孔中输出。 AV状态的外视频信号由C929耦合输入到CD4053的（15）脚后从（2）脚输出，经V203缓冲放大后分成两路：一路作为视频信号输入到μPC1423作进一步处理；另一路经C930、C932耦合，V936、V937缓冲放大后从外视频输出插孔中输出。
CD4053切换情况如下表所示。
| 控制信号 | 开关接通情况 | ||||
| (9)脚 | (10)脚 | (11)脚 | 和(4)脚（外音频输入）接通的引脚 | 和(15)脚（外视频输入）接通的引脚 | 和(14)脚（AFT输出）接通的引脚 |
| L | L | L | (5)（外音频输出） | (2)（外视频输出） | (12)（空） |
| L | L | H | (5)（外音频输出） | (2)（外视频输出） | (13)（外接分压电阻） |
| L | H | L | (5)（外音频输出） | (1)（地） | (12)（空） |
| L | H | H | (5)（外音频输出） | (1)（地） | (13)（外接分压电阻） |
| H | L | L | (3)（地） | (2)（外视频输出） | (12)（空） |
| H | L | H | (3)（地） | (2)（外视频输出） | (13)（外接分压电阻） |
| H | H | L | (3)（地） | (1)（地） | (12)（空） |
| H | H | H | (3)（地） | (1)（地） | (13)（外接分压电阻） |
2.AV/TV切换电路维修精要
AV/TV电路出现故障主要表现为接收电视信号正常，但音频，视频信号不能输出或输入。
检修时可根据原理图测量各输入、输出波形或电压是否正常来确定故障部位，此外，CD4053的（9）、（10）脚的控制电压也应作为检查的重点。
