牡丹49C1彩电行扫描电路分析
来源:本站整理  作者:佚名  2011-01-05 17:29:12



  1.行扫描电路分析

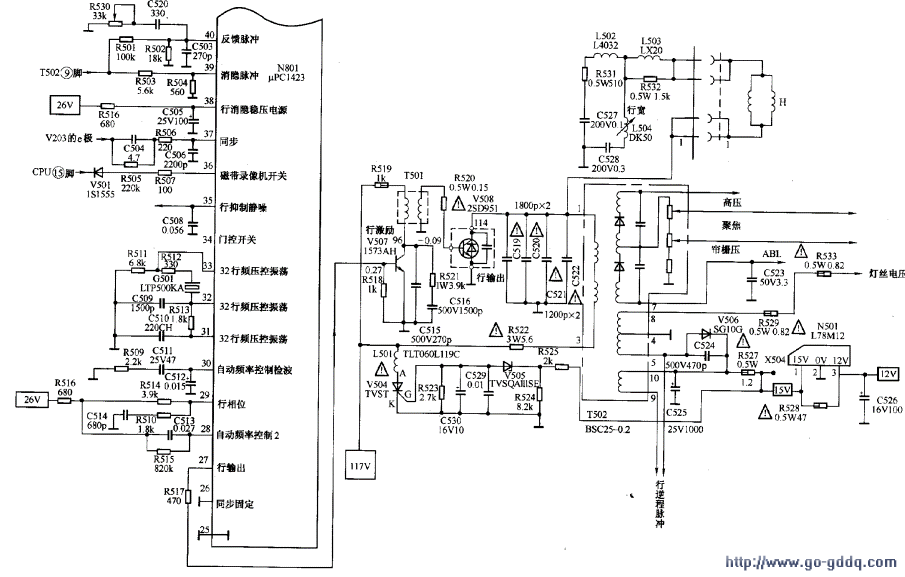

  行扫描电路包括同步分离、行振荡、行同步幅度鉴别与静噪、双AFC (AFC-1、AFC-2)、行推动、行输出等电路,电路如下图所示。

  (1)行同步分离电路

  全电视信号经C504、R505、R506、C506从μPC1423的(37)脚输入。为了分离出同步信号,在集成电路内部设有频率分离电路,分离出的行同步信号输出到行同步幅度鉴别和静噪电路。

  (2)行振荡和AFC电路

  行和场扫描信号,都是由500kHz振荡信号(32fh)分频获得的。行振荡电路由μPC1423的(31)~(33)脚外接的G501、C509、C510、R511、R512、R513组成。行振荡信号和行同步信号经AFC-I鉴相后,输出直流校正电压控制3狁压控振荡器,使振荡器锁定在32fh上。在μPC1423的(30)脚接有时间常数电路(R509、C511、C512)。当AFC的时间常数加大时,其优点是AFC不受图像信号的影响,工作稳定;缺点是鉴相灵敏度下降,而且线性变坏。

  当调整图像的亮度时,行输出的负载发生变化,行输出管集电极电流的上升时间也变化,AFC-2电路就是为了校正这个变化而设置的。电路中,由μPC1423(40)脚输入的行逆程脉冲和振荡信号进行逻辑组合,组合的信号经(28)脚外接的低通滤波器R515、C513滤波,变成直流控制电压,进而校正行激励信号的相位,R530为行相位调整电位器。(29)脚外接R514、R510、C514,内部电路把行脉冲变成行锯齿波。(27)脚输出行激励脉冲,用以驱动行推动管。

  (3)行推动电路

  μPC1423的(27)脚输出的行激励信号经R517加到行推动管V507的基极,放大的信号由推动变压器T501加到行输出管V508的基极。为保证行推动管V507输出的激励信号有足够的幅度和功率,其集电极供电由行输出主电源117V通过R519降压提供。为了改善激励电压的脉冲波形和减少谐波辐射,在V507集电极接有C515、C516、R521的阻尼网络,从而有效地消除了寄生振荡。

  (4)行输出电路

  117V电压经回扫变压器T502的3-1绕组加到V508集电极,C519、C520、C521、C522为逆程电容,C527、C528是S校正电容,它与偏转线圈组成串联谐振回路,用于补偿延伸性失真,同时该电容还起隔直流作用,以防止行中心偏移。L504是行幅调整电感。

   (5)过压保护电路

  当T501的(5)脚输出的脉冲电压过高时,将使经整流滤波后产牛的直流电压升高,稳压管V505击穿,可控硅V504导通,将电源电路输出的117V电压短路,开关电源停振,从而达到过压保护的目的。

  2.行扫描电路维修精要

  行扫描电路出现故障多表现为三无,主要原因是:

  (1)μPC1423的(14)脚电源供电电压不正常。

  (2)μPC1423损坏或(31)、(32)、(33)脚外接的振荡电路不正常导致(27)脚无行脉冲输出。

  (3)若(32)脚有行脉冲输出,说明故障在行推动电路或行输出电路,行输出管V508工作在大电流、高电压状态,容易出现故障。除行输出管外,行输出变压器也是易损元件。
