1.亮度信号处理电路分析

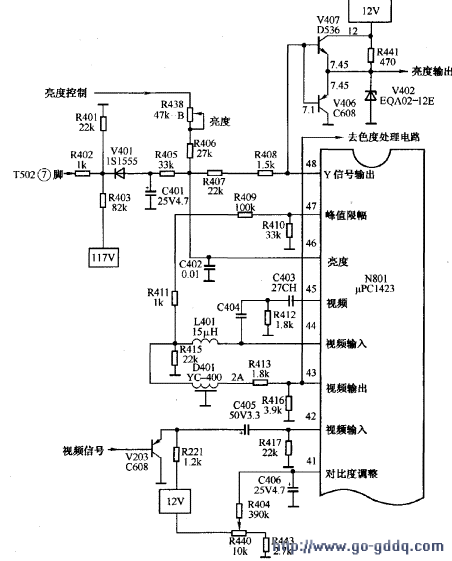

　　亮度信号处理电路如下图所示。

　　来自M51354输出的视频信号，经V203缓冲放大后，除去视频输出端口外，还经C405加到μPC1423的（42）脚进行钳位和放大处理，然后从（43）脚输出。从（43）脚输出的视频信号再分成两路，去亮度通道和色度通道。

　　μPC 1423的（42）脚内电路为直流钳位电路，受内部色同步选通脉冲控制。（41）脚为对比度控制端，R440为对比度调节电位器，通过调节（41）脚的直流电压可控制视频增益。（43）脚输出的视频信号一部分经R413、亮度延迟线D401、L401加到（44）脚上，同时，亮度信号的高频分量经C404、R412、C403二次微分电路进入（45）脚，完成“勾边”作用，提高图像清晰度。（46）脚为亮度控制端，其电压受两路控制：一是R438副亮度电位器和CPU输出的亮度控制电压；二是自动亮度控制（ABL）电路，亮度正常时，V401截止，对亮度控制电路不起作用，屏幕过亮时，同扫变压器束电流加大，R403压降降低，V401导通，将拉低（46）脚电压，使亮度恢复正常。（47）脚外接的R409、R410的分压值决定白色峰值的限幅电平。（48）脚为视频亮度信号（Y）输出端，输出信号经V406、V407推挽放大后去显像电路。

　　2.亮度信号处理电路维修精要
　　
　　亮度通道出现故障主要表现为有伴音，图像极暗。这种情况有可能是亮度信号丢失或亮度控制电路（含ABL电路）出现故障造成的。先查亮度信号输入脚（μPC1423的（43）脚）的电压或信号波形，若不正常，说明亮度信号未送入亮度通道。若信号波形（或输入脚电压）正常，再查亮度控制脚（μPC1423的（46）脚）电压是否正常，若不正常，说明亮度控制电路（如副亮度电位器R438、CPU的（4）脚的外围电路等）、ABL电路有问题。若亮度控制脚电压正常，则检查亮度输出端（μPC1423的（48）脚）电压是否正常，若不正常，一般为μPC1423不良。
