牡丹49C1彩电伴音电路工作原理分析
来源:本站整理  作者:佚名  2011-01-05 17:29:20

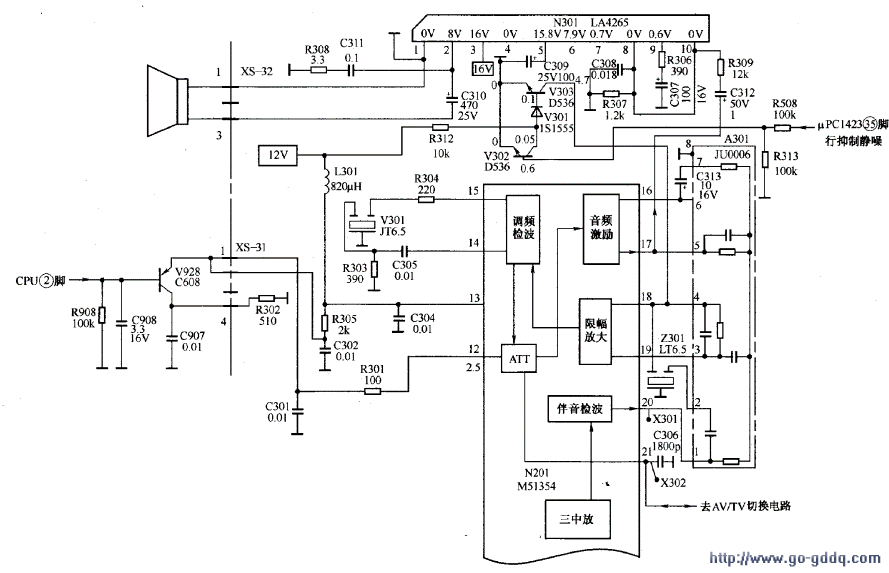

  伴音电路如下图所示

   1.伴音解调电路分析

  来自高频头的图像中频信号(含有38MHz的图像中频信号和31.5MHz的伴音中频信号),由M51354的(8)、(9)脚进入内部图像中频放大电路放大,然后按视频检波和伴音中频检波分为两路。检波后得到6.5MHz的第二伴音中频信号由M51354的(20)脚输出,经A301网络(1)、(2)脚,由6.5MHz的滤波器2301取出不含其他成分的6.5MHz伴音中频信号,由M51354的(18)、(19)脚送入伴音中放和限幅电路。(18)、(19)脚外接A301的(3)、(4)脚,为(19)脚内电路提供直流通路((19)脚外电路故障时,伴音极小)。经放大和限幅的6.5MHz的第二伴音中频信号,送入鉴频器解调出伴音音频信号。(14)、(15)脚接鉴频器的移相网络,鉴频后得到伴音音频信号送电子衰减器。(21)脚外接音频去加重电容,也可以作外部音频信号输入、输出端。

  (12)脚为音量控制电压输入端,控制电压由CPU提供。受控的音频信号再经音频激励放大器后由M51354的(17)脚输出,经C312、R309送至伴音功率放大电路。 M51354的(16)脚为激励电路负反馈输入端。

  2.音频功放电路分析

  伴音功放电路以N301(LA4265)为核心构成,LA4265引脚功能及实测数据如下表所示。

脚号 功能 工作电压(V) 脚号 功能 工作电压(V)
1 接地 0 6 7.9
2 音频功率输出 8 7 0.7
3 电源 16 8 保护电路输入 0
4 O 9 钳位电容输入 0.6
5 滤波电容去耦 15.8 10 音频输入 O

  M51354的(17)脚输出的音频信号经C312、R309送入LA4265的(10)脚,经功率放大后的音频信号由LA4265的(2)脚输出,经C310送扬声器。 C309为滤波电容;C311、R308组成相位校正电路,用以防止自激;R306、C307为电压负反馈元件,改变R306的阻值可调整放大器增益。

  3.伴音电路维修精要

  伴音电路出现故障主要表现为有图像、无伴音。检修时可采用信号输入法判断故障部位。

  首先碰触LA4265的(10)脚,如无“嘟嘟”声,在供电正常的情况下一般为LA4265损坏。如有“嘟嘟”声,再碰触M51354的(21)脚,如无声,应查M51354的(12)脚,此时,遥控音量升降,(12)脚应有2.4~5V电压变化。如(12)脚电压有变化,一般认为鉴频器或中放电路有故障;如(12)脚电压不能调高,则应考虑控制电压产生部件故障。找到故障区域后,一般用测各脚直流电压的方法米判断损坏的元件。
