1.图像中频通道电路分析
　　

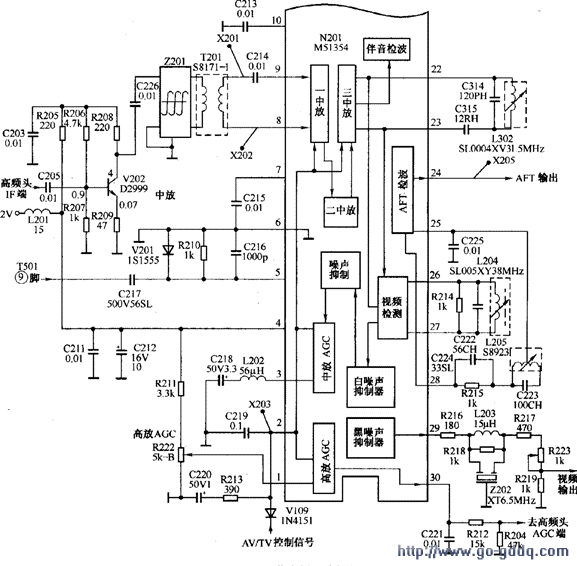

　　图像中频通道电路如下图所示。

　　（1）图像中频信号放大与视频输出
　　
　　高频调谐器输出的图像中频信号（含伴音中频信号）经V202预中放、声表面波滤波器2201和匹配变压器T201处理，送到M51354的（8）、（9）脚。将中频信号进行稳幅放大后，分为两路：

　　一路送到视频同步检波电路；另一路送到第二伴音中频检波电路n视频检波电路中的中频谐振电路L204和C222接在（26）、（27）脚，其谐振频率为38MHz。中频信号在这里经同步检波后，取出视频图像信号，经过消噪电路处理后由（29）脚输出。（29）脚输出的视频图像信号经6.5MHz伴音载频陷波器2202、视频幅度调整电位器R223后，分成两路：一路去AV/TV切换电路；另一路去射随器V203，由V203的发射极输出图像全电视信号去视频处理电路和扫描同步电路。

　　M51354的（22）、（23）脚外接伴音中频吸收调谐电路L302、C314，谐振点为31.5MHz，即伴音中频，它对31.5MHz的伴音中频予以最大程度地吸收，阻止它进入视频检波电路，从而避免了伴音干扰图像的现象。

　　（2） AGC电路
　　
　　M51354采用峰值检波键控式AGC电路。M51354内产生的图像视频信号经噪声抑制电路后，其视频信号的同步脉冲在中放AGC电路中形成AGC电压，这个电压反映在（3）、（2）脚上，成为M51354内中放AGC控制电压。（3）、（2）脚电压低，中放增益低，（2）脚外接C219短路，则增益最低图像暗淡且不稳定。（2）、（3）脚外接电容组成的双时间常数低通滤波器形成峰值检波，（5）脚外接C217送来行逆程脉冲起键控作用，并与V201、R210、C216组成AGC锁定保护电路，用来消除脉冲干扰，以免使AGC电路失控，（5）脚外接元件故障及行逆程脉冲失控可造成AGC“锁死”现象，即（2）脚保持高电位，图像中放饱和。

　　高放AGC延迟放大电路从中放AGC电路取得控制电压（即（2）脚电压）。高放AGC电压由 M51354的（30）脚输出，经R212、R204送高频调谐器AGC端子，（30）脚电压受（1）脚控制。调整R222，可改变（1）脚电压，即决定高放AGC起控点。（30）脚直流电位为10V左右时，AGC没有起控电压输出。（2）脚反映接收信号强度，信号越强，（2）脚电压越低，导致（30）脚输出降低，高放增益降低，（30）脚电压可由10V降到OV，为反向AGC控制，适用于场效应管制作的调谐器。

　　（3） AFT电路
　　
　　AFC电路所需的90 °移相中频信号是由（26）、（27）脚的中频电路经分布电容耦合至（25）脚输入的，L205、C222为移相调谐回路（失谐时AFC电路功能失效，典型故障现象是切换台后再切回来，即“跑台”）。产生的AFT电压最后由（24）脚输出。

  　　提示与引导M51354的（2）脚还外接了二极管V109，其作用是当机器工作于AV状态时，V109导通，M51354的（2）脚电压被钳位在0.7V左右，使整个中放电路停止工作。

    2.图像中频电路维修精要
　　
　　图像中频电路故障主要表现为图像暗淡、效果差，图像跑偏、不同步，图像上下跳动，强信号阻塞，图像出现彩色粗糙，彩色严重镶边，彩色负像或类似彩色噪点增大等彩色不良现象。故障发生的原因多见于38MHz图像检波中周L204与AFT中周L205不良，直接调节或更换即可。
