三星788DF/793MB彩显电路工作原理分析
来源:本站整理  作者:佚名  2011-01-07 07:38:10



  (2)节能控制

  该机节能控制由微处理器IC201通过控制14V和12V受控电压形成电路实现的。

  l)显示状态

  正常工作时,由CPU送来的节能控制信号OFF1、OFF2为高电平。OFF1经R623使Q622导通,通过R622为T602的初级绕组提供通路,此时来自CFU的钳位脉冲CLAMP(内含行同步脉冲)通过T602的耦合后,再经C613、C6ll加到IC60l的(5)脚,使IC601进入行频脉冲触发的大功率输出状态。OFF2经R626使Q624、Q625相继导通,由Q625的c极输出14.5V电压14V-1.该电压不仅为场输出电路供电,而且通过IC622稳压输出12V电压。12V电压除了为扫描、视频等电路供电,还通过R624加到Q623的b极;使它的e极输出6.3v电压,为显像管灯丝供电,另外6.3v龟压还经D623、D624降压得到5V电压,为视频前置放大器等电路供电。因此,整机电路获得供电后开始工作,使该机进入显示状态o

  2)节能状态

  节能时,控制信号OFF1、OFF2变为低电平。当OFF2为低电平时,使Q624、Q625相继截止,不能输出l4.5电压,相继使12V和6.3V失效,不但使行场扫描小信号处理电路停止工作。

  而且使显像管灯丝因无供电而停止工作,该机进入节能状态。OFF1为低电平后,使Q622截止,切断T601的初级绕组回路,IC601的(5)脚无行频触发脉冲输入,IC60l自动进入窄脉冲的低频(20kHz)振荡、小功率输出状态,大大降低主电源的功耗。

  (3)消磁电路

  该机采用了由继电器RL601、消磁电阻TH601和消磁线圈组成的受控型消磁电路。

  开机瞬间或进行手动消磁时,来自CPU的高电平消磁控制信号DEGAUSS使Q62l导通,为RL601的驱动线圈提供导通电流,RL601内的交流触点吸合。市电电压经RL601、TH601和消磁线圈构成回路,为显像管及其附件消磁。当DEGAU$S信号变为低电平后,消磁电路停止工作,不但能降低消磁电路的功耗,还能提高消磁电路的效率。

  D621是为了防止Q621过压损坏而设置的保护电路。R62l是消磁电路的供电电阻。

  2.系统控制电路

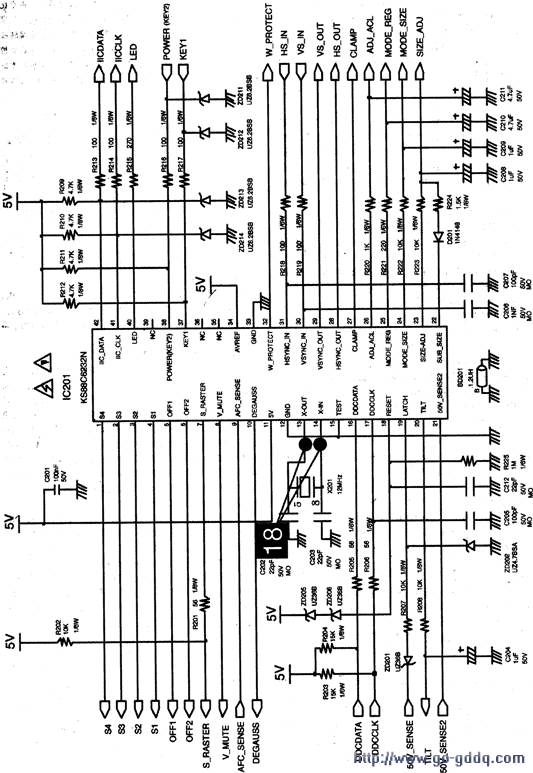

  系统控制电路是由微处理器IC201(DMO24或KS88C6232N、S3P863)和可电擦写存储器IC202(A81DC或KS24 C081-C))为核心构成,其中IC201的系统控制部分如下图所示。

  (1)微处理器IC20l引脚功能

  微处理器IC201引脚功能如下表所示。

  (2)工作基本条件

  主电源产生的5V电压加到微处理器IC201供电端(11)脚和存储器IC202供电端(8)脚,为它们供电。

  IC201(13)脚、(14)脚内部电路与晶体X20l和移相电容C202C203通过振荡获得12MHz时钟脉冲信号。

  稳压管ZD205、ZD206和C212、R225组成复位电路。它们在开机瞬间为IC201复位端(18)脚提供一个由低变高的复位信号。

  使IC201内的存储器、寄存器等电路清零复位后开始工作。

  IC202用于存储显示模式、模拟量等数据。同时部分模拟量调节需通过操作面板功能键配合完成,部分模拟量调整根据同步信号的频率自动完成。

  (3)同步信号处理

  主机送来的行同步信号HS和场同步信号VS输入到微处理器电路,其中行同步信号经R218送到IC201的(31)脚,场同步信号经R219送到IC201的(30)脚。IC201对输入的同步信号进行检测后,可实现以下功能。

  1)节能控制

  根据同步信号有无,实现节能控制。若(30)、(31)脚没有输入同步信号时,IC201的节能控制端(5)、(6)脚为低电平,使该机进入节能状态;若(30)、(31)脚输入正常的同步信号时,(5)、(6)脚输出高电平,该机进入显示状态。

  2)静噪控制

  当该机进入节能状态或变换显示模式(调整分辨率或刷新率)时,被IC201识别后,其静噪控制端(8)脚输出高电平视频静噪信号V-MUTE,对显像管栅极供电电路进行控制,控制加到显像管栅极G1的负压达到最大,荧光屏上的光栅消失,避免屏幕上出现行不同步等异常现象。当主机输出正常的行场同步信号后,视频静噪信号变为低电乎,显像管开始发光。

  3)模拟量自动控制

  用户在改变显示模式时,IC20l识别后,对被控电路进行控制,确保在不同的显示模式时,画面的失真度最小。如不同行频时,IC201输出的S校正电容控制信号和行幅辅助调整信号不同。

  4)视频钳位脉冲

  同步信号处理器对同步信号进行处理后,从(27)脚输出视频钳位脉冲CLAMP,只有该脉冲送到RCB信号处理电路,钳位电路才能对RGB信号进行直流分量恢复,视频放大器才能输出信号,使荧光屏发光,否则荧光屏不能正常发光。另外,只有该脉冲送到主电源,主电源才能工作在高频、大功率输出状态。

  (4)无信号输入检测

  当该机与主机没有联机时。5V电压通过电阻R202使IC201的(7)脚变为高电平,经IC20l识别后,第一方面它的节能控制端输出正常工作信号;第二方面它内部的同步信号发生器为扫描芯片提供固定频率的行、场同步信号;第三方面控制字符显示电路(OSD电路)工作,让屏幕上显示一个“有信号插头和问号”的滚动窗口,提醒用户重新联机。

  (5)50V供电检测

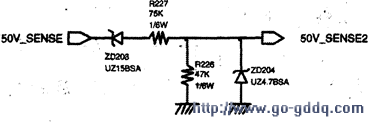

  查阅下图,CPU通过(19)和(21)脚对50V进行检测,来判断主电源或其负载是否正常。当主电源或其负载异常,通过取样电路取样后为CPU(19)、(21)脚提供的检测电压异常,被CPU内的逻辑电路检测处理后,使其节能控制端输出节能控制信号,致使负载停止工作,避免了故障范围的扩大。在下图中未画出50V_SENSE2信号是如何得到的,右图所示的是793MB彩显的50V-SENSE2信号形成电路。

  值得一提的是,该机主电源采用的DP904C具有完善的过压、欠压保护功能,所以在该保护电路动作前,主电源就可以进入保护状态。
