三星788DF/793MB彩显电路工作原理分析
来源:本站整理  作者:佚名  2011-01-07 07:38:10



  5.场扫描电路

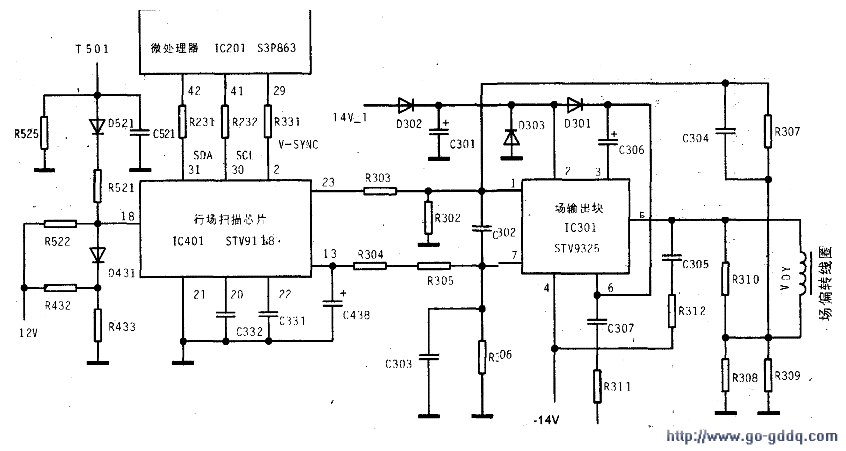

  该机的场扫描电路由STV9118和STV9325(IC301)为核心构成。如下图所示。

  (1)场锯齿波脉冲形成

  IC401工作后,IC401内的场振荡器通过控制(22)脚外接锯齿波电容C33l充、放电,在C33l两端形成场频锯齿波脉冲。该锯齿波脉冲经放大和预失真等处理后,不仅送到场频抛物波形成电路产生场频抛物波脉冲。为动态聚焦电路和水平几何失真校正电路提供场频抛物波,而且经放大后从(23)脚输出。

  IC201输出的场同步信号经R331送到IC40l的(2)脚,确保场振荡器输出的锯齿波脉冲与主机输出的同步信号准确同步。

  IC401(20)脚接的电容C332是场自动增益控制电容,它和(20)脚内部电路构成场增益自动控制(VAGC)电路。不同场频时由VAGC电路自动控制C331充电时间,保证场频变化时场幅的稳定。

  (2)场输出电路

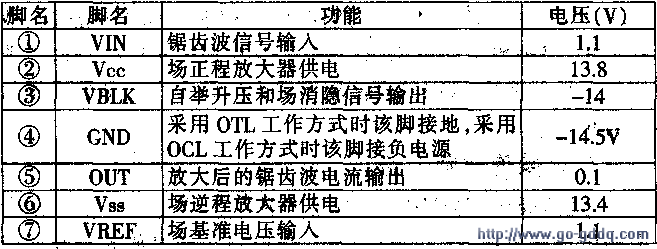

  该机采用IC301(STV9325)为核心构成的OCL型场输出电路。STV9325的引脚功能和维修参考数据如下表。

  1)供电

  IC301正程期间采用正、负供电方式。主电源输出的受控14.5V电压14V-1经D302降压,C301滤波后加到IC301的(2)脚,同时主电源输出的-l4.5V,(图标为-14V)电加到IC30l的(4)脚。

  该电路为了缩短场逆程时间和提高工作效率,在逆程期间采用了泵电源供电方式,泵电源由IC301(2)、(3)、(6)脚内部电路和外接的D301、C306构成。

  2)工作过程

  IC401(23)脚输出的场频锯齿波经R303加到IC30l的(1)脚,该信号与IC301的(7)脚输入的参考电压经放大器比较放大后,再经功率放大器放大后由(5)脚输出。(5)脚输出的场锯齿波电压控制场偏转线圈V.DY产生磁场,控制电子束完成垂直扫描。

  场扫描电流在R308、R309两端产生的压降经。R307和C304馈至IC301的(1)脚,为IC301内的功率放大器提供交、直流负反馈信号,实现线性校正和稳定放大器的直流工作点。

  (7)脚输入的参考电压是由IC401的(13)脚输出的行基准电压经R304、R305利R306分压获得。  .

  (3)场幅控制

  该机的场幅控制有手动调整和束电流自动控制两种。

  1)手动控制

  用户需要改变垂直幅度时,IC201通过II2C总线对IC401进行控制。由IC401内的D/A变换器将数字控制信号变为模拟控制电v_BLK去场消隐电路      压,对场幅控制电路实施控制,改变IC401(23)脚输出的锯齿波激励电压幅度的大小,经IC301放大后,改变流过场偏转线圈V.DY的场扫描电流大小,实现光栅垂直幅度的调整。

  2)束电流自动控制

  束电流自动控制由来自行输出电路的V_REG信号对IC401内的场幅补偿电路进行控制来实现。

  当画面亮度升高引起阳极电流增大时,T501的(8)脚电位下降,经D52l、R521为IC401(18)脚电位提供的V_REG电压下降,被IC401内的场幅度控制电路处理后,使(23)脚输出的场锯齿波激励电压的幅度变小,场幅变小。因此,避免了画面亮度升高引起画面垂直幅度变大的现象。反之,当画面亮度下降引起T501(8)脚电位升高时,该电路可自动使画面垂直幅度变大,避免了亮度下降引起画面垂直幅度变小的现象。因此,通过该电路的控制可抑制画面亮暗变化可能引起的画面抖动或扭曲。

    (4)场中心控制

  当用户需要改变面面的场中心位置(画面垂直位置)时,IC201通过IIC总线对IC401内的场中心控制电路实施控制,改变IC40l(23)脚输出的直流控制电压大小,经IC301放大后,可改变场偏转线圈V.DY中的直流磁场的方向和大小,调整光栅的垂直位置。
