（6）光栅倾斜校正
　　

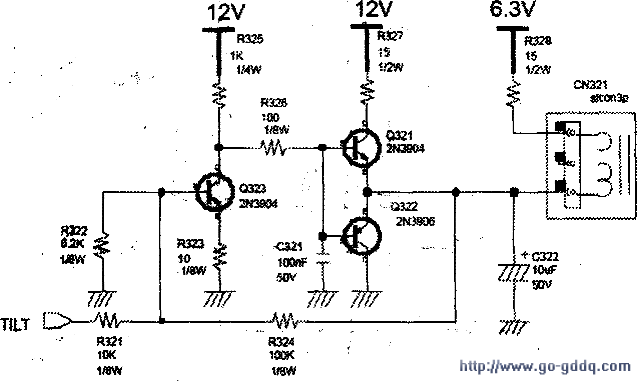

　　下图是793MB彩显的光栅倾斜校正电路。校正光栅位置时，光栅倾斜校正控制信号TITL（来自IC201的（20）脚）的占空比发生变化，经R321限流，Q323倒相放大，再通过Q321、Q322推挽放大，由C322滤波后，为偏转线圈提供校正电流，使偏转线圈产生磁场对显像管内的电子束进行控制，因此通过调整校正电流的大小，就可使光栅处在正确位置。为了使偏转线圈能够流过从上到下或从下到上的校正电流，该电路采用了12V和6.3V两路供电电压。

　　
　　 3.行场扫描电路
　　
　　该电路由新型多功能芯片STV9118和相关元件构成。

　　788DF和793MB从彩显的行输出电路基本相同，不同的是行S失真自动校正电路，下面以793MB彩显为例进行行扫描电路分析，电路见下图。

　　（1）STV9118的实用资料
　　

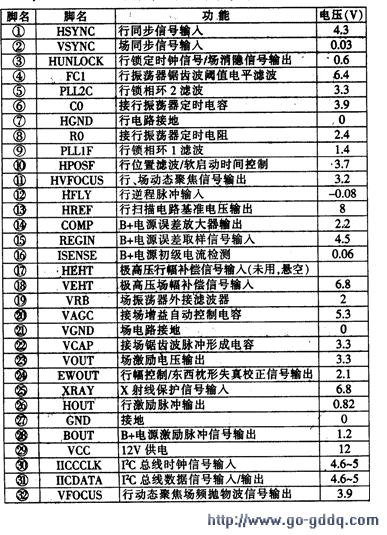

　　STV9118属于IIC总线控制型行场扫描、B+电源（行输出电源）控制芯片。它具有自动实现行场同步信号的自动同步功能；场频抛物波动态聚焦电压输出；水平几何失真校正信号输出；场扫描S、C失真校正和鱼尾纹消除功能；双锁相环行频跟踪功能；行、场同步未锁定检测功能；X射线保护功能；行、场幅度自动补偿功能；行频强制锁定功能；行幅、场幅、行／场中心位置和几何失真校正等功能均由IIC总线控制，因此由STV9118构成的行场扫描电路具有元件少、可靠性高、调试简单等优点。STV9118的引脚功能和维修参考数据见下表。

　　（2）行振荡和AFC电路
　　
　　主电源输出的受控12V电压经C431滤波后，加到IC401（STV9118）供电端（29）脚，使IC40l开始工作。IC401工作后，其内部的行振荡器与（6）脚、（8）脚外接的定时元件C434、R43l通过振荡，在IC40l的（6）脚上获得基本行频锯齿波脉冲。

　　行振荡器产生的锯齿波送到AFCl（PLLl环路）电路，同时微处理器IC201输出的行同步信号由IC401的（1）脚输入，经同步信号检测和极性校正后，也送到AFCl电路，两者进行相位比较后产生的误差电流，通过（9）脚外接的双时间滤波器C435、R432、C436获得误差控制电压。该电压对行振荡器进行控制，使行振荡器产生的振荡频率与主机输出的同步信号准确同步。

　　改变显示模式使行频变化时，（9）脚的电压也相应发生变化。

　　.同步后的行频信号进到AFC2（PLL2环路），同时行输出变压器T501（5）脚产生的行逆程脉冲经R533、R534、R535分压限流后送到TC401的（12）脚。该脉冲经处理后作为PLL2环路的反馈比较信号，比较信号与同步后的行频信号比较后，经（5）脚外接的PLL2环路的滤波电路C433平滑后，获得的直流误差电压对行频信号的相位进行校正。因此，通过PLL2环路可保证（26）脚输出的行激励电压的相位准确，确保画面处于正常的水平位置。不同行频时，（5）脚电压不同。  .

　　（3）行激励电路
　　
　　IC401（26）脚输出韵行激励电压经C401耦合，R402限流使行激励管Q401工作在开关状态。R401是IC401（26）脚的上拉电阻。

　　Q40l集电极上获得的激励电压经行激励变压器T401倒相耦合。再经D403和R407使行输出管Q490工作在开关状态。

　　主电源输出的50V电压经R406限流，C403滤波获得的电压。为行激励电路供电。R404、C402、D402组成尖峰脉冲吸收电路，用来防止Q40l截止期间被过高的尖峰脉冲电压击穿。

　　（4）行输出电路
　　
　　该机采用DDD型行输出电路。由行偏转线圈H.DY、行逆程电容C405、C406和S校正电容CS构成的谐振回路是偏转回路，用来产生行扫描电流，CS两端的电压是该回路的电源，D407是该回路的阻尼管；由调制电感L411、行逆程电容C404和调制电容C415构成的谐振回路是调制回路，用来完成水平枕形、梯形等失真校正，C404两端的电压是该回路的电源，D405是该回路的阻尼管；T501的初级绕组、行逆程电容（包括分布电容）构成生谐振回路，用于产生行逆程脉冲，经变换后为显像管等电路供电，D406为该回路的阻尼管b由于三个谐振回路的谐振频率相同，所以在同一个开关（行输出管Q490）的激励下，所产生的行逆程脉冲具有相同的波形和相位。

　　（5）行逆程脉冲检测电路
　　
　　该机通过IC201的AFC_SENSE检测端子（9）脚对行逆程脉冲进行检测，以确认行扫描电路工作是否正常。当行扫描电路工作异常使T501（5）脚输出的行逆程脉冲异常时，经R533限流，D531整流、C531滤波后，再通过R531、R532分压取样，为IC201（9）脚提供的取样信号异常后，IC201输出保护信号，使行场扫描等电路停止工作，以免故障扩大。

　　（6）水平枕形失真校正电路
　　
　　该机为了避免光栅在水平方向枕形失真，设置水平枕形失真校正电路。

　　1）工作过程
　　
　　IC401内部场频抛物波发生器形成的场频抛物波从（24）脚输出，经C411送到Q411的b极，放大后从它c极输出，再经Q413、Q414组成的达林顿管倒相放大后，通过调制电容C415滤波后。利用调制电感L411对C404两端电压进行调制，使它两端电压按照场频抛物波的规律变化，从而校正水平方向的枕形失真。

　　2）模拟量控制
　　
　　在进行枕形模拟量调节时，IC201利用IIC总线对IC401实施控制，经IC401内部电路处理后，改变（24）脚输出波形的幅度的大小，而校正东西枕形失真。

　　另外。IC201还可通过IIC总线控制IC401（24）脚输出的场频抛物波的结构时，校正梯形失真（或称斜率失真）、光栅的四角失真（或称拐角失真）。

　　（7）手动行幅调整
　　
　　用户减小行幅时，IC201（23）脚输出的调整信号占空比增大，经R223、C208低通滤波后得到的直流控制电压升高。该电压通过R412加到Q411的b极，使它c极输出的电压减小，经Q413射随放大，使末级放大器Q414导通程度减小，致使C404两端的直流电压增大。由于C404两端电压与S校正电容CS两端电压相加后为B+电压，所以C404两端电压增大后，必然导致CS两端的直流电压减小。CS两端电压减小后，使流过行偏转线圈的行扫描电流减小，行幅变小。反之，手动增大行幅时，IC201（24）脚输出的控制信号的占空比增大，使C404两端的直流电压减小。使行幅增大。
