三星788DF/793MB彩显电路工作原理分析
来源:本站整理  作者:佚名  2011-01-07 07:38:10



  6.显像管激励电路

  三星788DF/793MB系列彩显的显像管(显示管、CDT)激励电路由视频RGB/字符RGB信号处理电路、输出放大器和阴极供电电路(阴极截止控制电路)等构成。788DF/793MB系列彩显采用了两套不同的显像管激励电路,下面以788DF彩显进行介绍。

  (1)LM1236、LM2470、LM2480构成的显像管激励电路

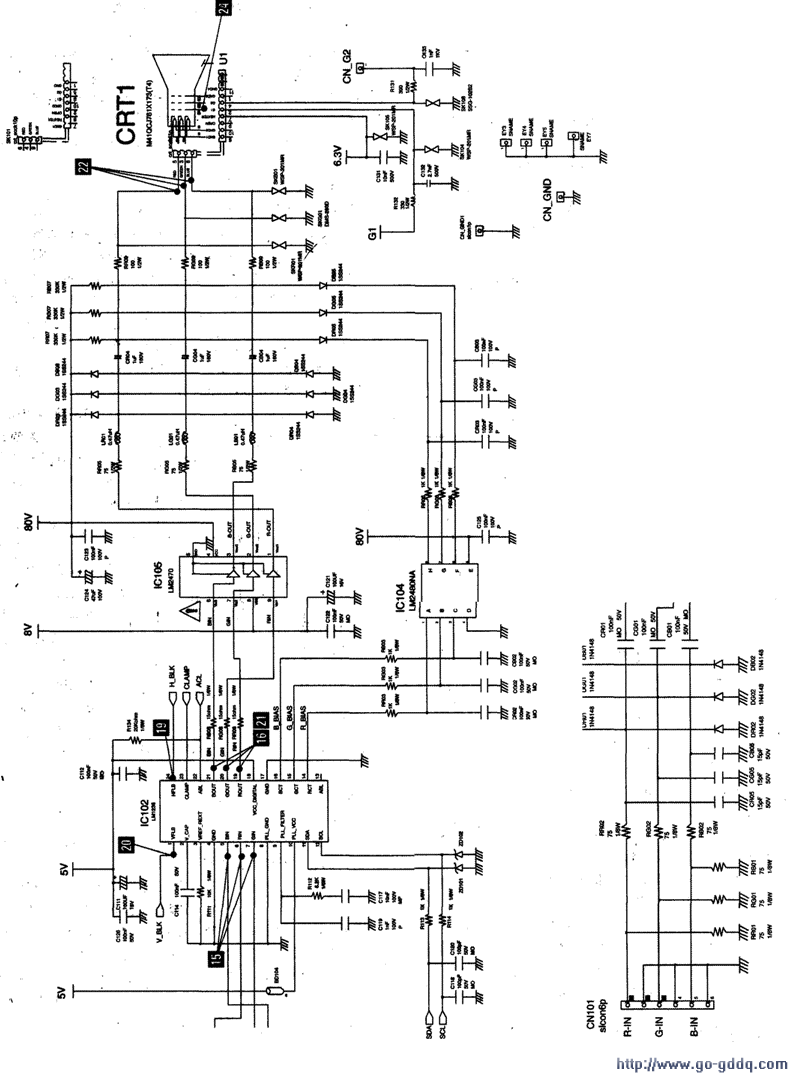

  LMl236、LM2470、LM2480为核心构成的显像管激励电路如上图所示。

  1)前置放大器

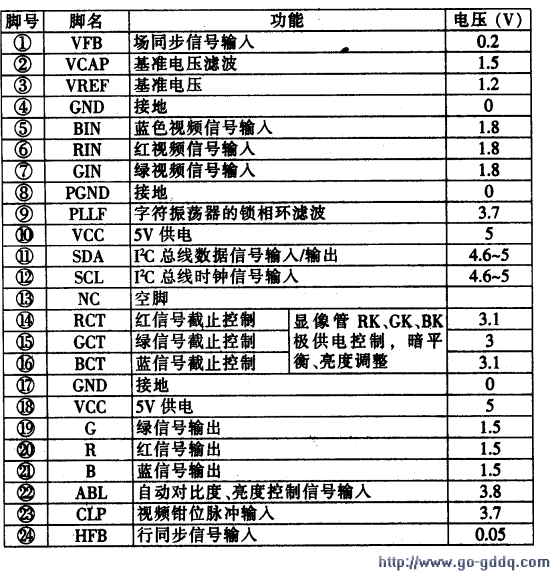

  参阅上图,前置放大器是采用LMl236(ICl01)为核心构成的。LMl236主要由基准电压发生器、RGB视频信号放大器、IIC总线接口电路、OSD处理电路、对比度控制电路、亮度控制电路、RGB激励(副对比度)与截止点控制电路、ABL控制电路及亮度均匀性控制电路等构成,它的引脚功能和维修参考数据如下表所示。

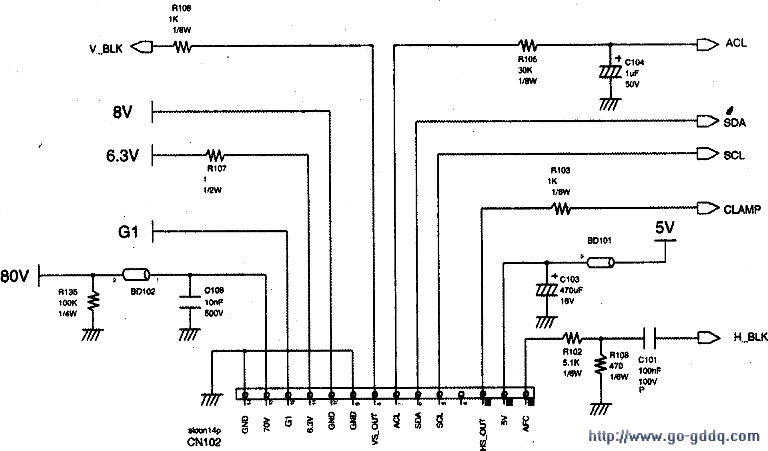

  工作过程:参阅中图、上图。连接器CNl02(2)脚输入的5V电压经C103滤波后,加到ICl0l(10)、(18)脚为ICl02供电。使其工作。

  来自主机的RGB信号通过连接器CNl01的(1)、(3)、(5)脚输入到显像管尾板,经RR01、RG01、RB01匹配后。再分别经RR02、CR01、RG02、CG01、:RB02、CBOI加到ICl02(6)、(7)、(5)脚。ICl02对输入的R、G、B信号进行黑电平恢复、放大后,再经对比度控制电路进行增益控制后,从(20)、(19)、(21)脚输出。

  ICl02的(23)脚是钳位脉冲输入端,只有(23)脚有钳位脉冲输入,钳位电路才能工作,视频放大器输出正常的R、G、B信号。否则ICl02不能正常工作,产生黑屏等故障。

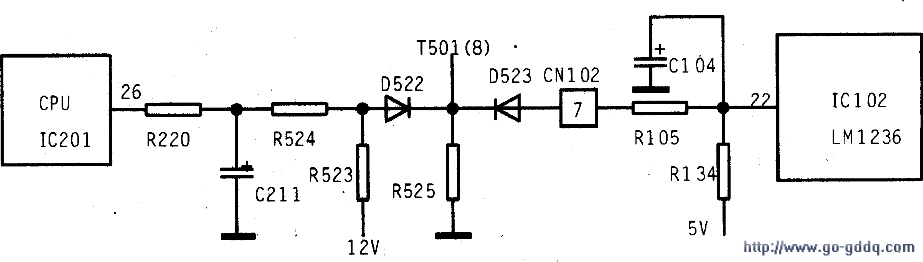

  对比度控制:IClOl内的放大器的增益不仅由IC201通过FC总线来调整,而且受ABL(ACL)信号的控制。ACL控制信号由行输出电路产生的。ACL和IC201输出的ACI启控点设置信号。ADJ_ACL两路信号合成。电路见下图。

      当显像管亮度增大时T501的(8)脚电位下降,通过D523使连接器CNl02的(7)脚输入的ACL电压下降,该电压遣过R105使ICl02的(22)脚电位下降,被ICl02的(22)脚内电路处理后,使ICl02输出的R、G、B信号的幅度下降,画面的亮度下降,从而实现束电流的自动控制。

  需要设置ACL电路启控点时。IC201从(26)脚输出PWM调整信号,再经R220和C221低通滤波产生直流控制电压ADJ_A-CL。该控制电压经R524、D522加到T501的(8)脚,从而实现A-CL电路启控点的设置。

  行消隐:T501的(5)脚输出的行逆程脉冲AFC从CNl02的(1)脚输入到显像管尾板,再经R102、R108分压限流,利用C10l耦合到ICl02的(24)脚,被IC201内部电路处理后,就可抑制行逆程期间出现的行回扫线,见中图。

  2)屏显电路

  该机的屏显电路未采用单独设置的OSD芯片和相关电路构成。而是由前置放大器ICl02内的OSD电路和相关元件构成。

  CNl02(1)脚输入的行逆程脉冲加到ICl02的(24)脚,用于屏显字符的水平定位和同步控制。同时,CNl02(8)脚输输入场消隐脉冲经R106送到ICl02的(1)脚,该脉冲用于字符的垂直定位和同步控制。ICl03内的字符振荡器通过振荡获得字符时钟信号。用于控制字符处理电路的同步工作,如字符点阵的形成和字符存储器信息的读取。ICl02的(9)脚外接的R112、C117、C119组成双时间滤波器。由它产生的误差电压控制字符振荡器,确保字符振荡器输出的振荡脉冲稳定。

  用户进行操作时,IC201.通过IIC总线控制ICl02内的显示控制器、控制寄存器等电路开始工作,输出用户所需要的R、G、B字符信号,通过视频/字符开关接通,使字符信号送到视频电路,以驱动显像管显示字符和菜单图案,而且消隐掉显示字符区域的视频信号,以免字符脱尾或过亮。
