三星788DF/793MB彩显电路工作原理分析
来源:本站整理  作者:佚名  2011-01-07 07:38:10



  (2)NT68113、STV9588构成的显像管激励电路

  NT6813、STV9588为核心构成的显像管激励电路如下图所示。

  1)前置放大器

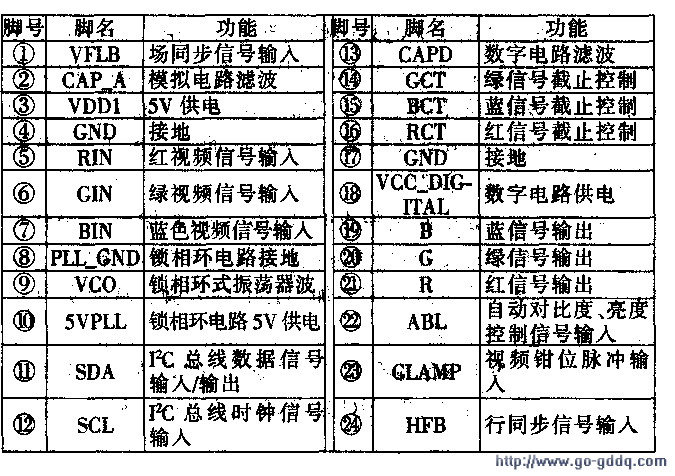

  参阅下图,前置放大器是采用NT6813(IC102)为核心构成的,工作原理和信号流程和LMl236构成的前置放大器一样,不再介绍,下面仅介绍NT6813它的引脚功能,如下表所示。

  2)视频输出放大电路

  采用STV9558为核心构成。STV9558和上面介绍的LM2470最大的不同是,它还具有LM2480的功能,它的引脚功能见下表所示。
