3）视频输出放大电路

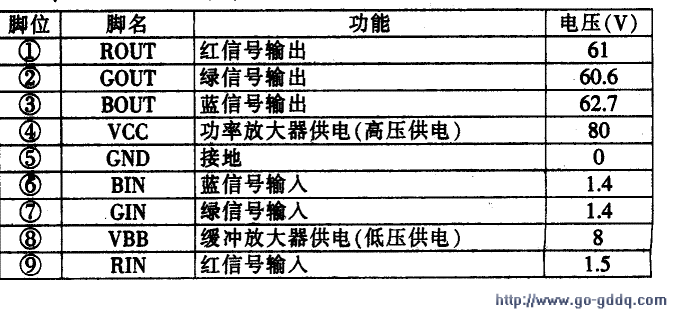

该机视频输出放大电路采用ICl05（LM2470）为核心构成。LM2470引脚功能和维修参考数据如表8所示。
从CN102（10）脚输入的8V电压经C121、C122滤波后，加到ICl05的低压供电端（8）脚，为ICl05内的缓冲放大器供电。同时由CNl02（13）脚输入的80V电压经C123、C124滤波后，加到ICl05高压供电端（4）脚，为ICl05内的功率放大器供电。
由ICl02输出的R、G、B信号分别从ICl05的（9）、（7）、⑥脚输入到各自的放大器。经放大后从（1）、（2）、（3）脚输出。其中，（1）脚输出的R信号经RR05、LR01、CR04、RR09限流、耦合后。送到显像管红色阴极RK。同样，G、B信号也相应经各自的限流电路送到显像管相应的阴极。LR01、LCOl、LB01用于提升画面的高频分量、与它们相接的六只二极管是为了防止显像管瞬间打火引起ICl05过压损坏。SKR01、SKG01、SKB01是放电器。其作用也是防止显像管打火引起ICl05过压损坏。
4）白平衡调整电路
亮平衡调整：该机亮平衡是由微处理器利用IIC总线调整ICl02内放大器的工作状态，即改变ICl02输出信号幅度实现的。
当需要增红信号激励的强度时，微处理器通过IIC总线对ICl02实施控制，使它（20）脚输出的信号增强，最终使显像管红阴极发射电流增大。画面的红色部分增强。同理，若调整G、B信号强度时，微处理器对ICl02进行控制后使它（19）、（21）脚输出的信号强度发生变化。经调整后就可确保画面在高亮度显示期间不偏色。实现亮平衡的调整。

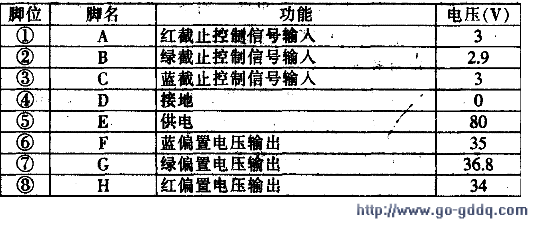

暗平衡调整：该机的暗平衡调整曲IC201、ICl02、直流放大器ICl04（LM2480NA）为核心构成。LM2480的引脚功能和维修参考数据如下表所示。
当需要改变显像管RK极的偏置电压（黑电平截止电压）时，CPU通过IIC总线送来的数据调整信号经ICl02内的D／A变换器变换为调宽控制信号后，由ICl02的（14）脚输出。该信号经RR03、CR02低通滤波后，改变ICl04（1）脚输入电压大小，使得ICl04（8）脚输出的电压发生变化，通过DR05改变显像管RK极电位的高低。同理，若改变显像管阴极GK、BK极电位时，ICl02（15）、（16）脚输出的控制电压占空比发生变化，通过ICl04直流放大后，改变了显像管GK、BK极的直流电位。这样，经过调整后就可确保画面在低亮度期问不偏色，实现暗平衡的调整。
另外，该机的亮度调整也是由该电路完成的。当需要增大亮度时，在IIC总线的控制下ICl0l（14）～（16）脚输出的电压同时增大，经ICl04内的直流放大器放大后，使显像管的三个阴极电位降低，增大了屏幕亮度。降低屏幕亮度时，调整过程相反。
5）显像管Gl极供电电路

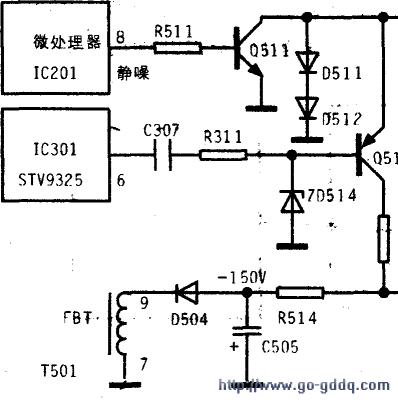

参阅下图，行输出电路工作后，T501的（9）-（7）绕组输出的脉冲电压经D504整流。C2505滤波获得-150V电压。该电压经R514限流，再与Q512 c极输出的电压叠加后，为显像管栅极Gl提供一个符合要求的负压。
6）场消隐电路
为了防止场逆程期间荧光屏上出现场回扫线，该机设置了场消隐电路。电路见下图。
场输出电路工作后，IC301（6）脚输出的场逆程脉冲经C307耦合，R3ll限流后加到Q5l2的b极，由它c极输出倒相放大后的脉冲电压。该脉冲作为场消隐脉冲通过R515加到显像管G1极，抑制了场逆程期间的回扫线，实现场消隐。
50V电压经R512限流，再经D511、D512钳位得到1.2V左右电压，为Q512供电。
7）静噪电路
为了防止开机瞬间或变换显示模式瞬间，行振荡电路未及时工作，可能出现不同步等现象i该机设置了静噪电路。电路见下图。
在开机瞬间或变换显示模式瞬间，IC201盼静噪控制端（8）脚输出高电平静噪控制电压，通过R511使Q5ll导通，致使Q512的e极供电为低电平。使加到G1极的电压达到负的最大值，显像管不能发光，实现静噪控制。
