（8）自动行幅控制
　　
　　自动行幅控制包括显像管束电流控制和显示模式控制两种。

　　1）显像管束电流控制
　　
　　当画面亮度增大引起显像管束电流增大时，T501的（8）脚电位下降，经R415、R416使Q412的b极电位降低，使它导通程度加强，致使Q411的e极电位下降，在它b极电位不变时，它的c极输出的电压减小。如上所述，行幅减小，避免亮度增大后引起行幅变大。实现显像管束电流控制。反之，画面亮度减小时行幅增大。因此，通过该电路可避免画面亮暗场变化时引起光栅行扭等异常现象。

　　束电流对行幅控制的启控点由CPU进行设置。IC201（25）脚输出的脉冲电压通过R221、C210滤波后，再通过D414、R416加到Q412的b极，从而实现束电流对行幅控制启控点的设置。

　　2）显示模式控制
　　
　　由于不同行频时行扫描电流不同，导致行幅会随显示模式变化而变化，该机为了避免显示模式变化时引起行幅出现较大的变化，设置了由IC201为核心构成的显示模式行幅控制电路。

　　不同显示模式时，不同频率的行同步信号被IC201内的同步信号处理电路处理后，使它（24）脚输出的模式行幅控制信号的占空比不同，经R222、C209低通滤波，得到的直流控制电压经R411加到Q411的b极，这样自动调整了Q411盼c极输出电流，确保显示模式变化时行幅变化量最小。

　　（9）行延伸性失真l行S失真）自动校正电路
　　

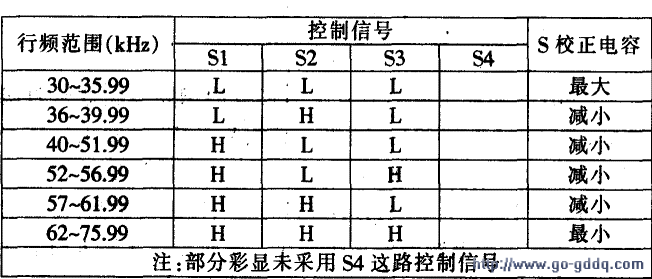

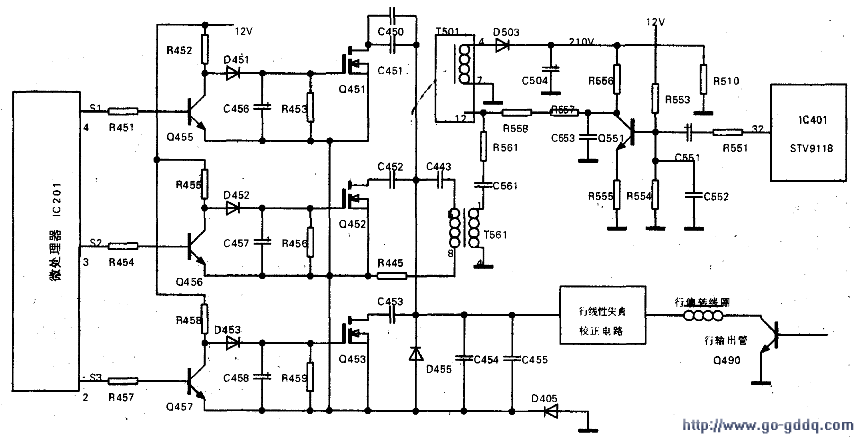

　　下图是793MB彩显的行S失真自动校正电路。‘该机为了实现不同行频时的自动行延伸性失真校正，采用动态S失真校正电路。S校正电容的容量大小由IC201输出的控制信号Sl～S3来控制。行频与S校正电容的关系如下表所示。

　　行频在30～35.99kHz时，IC201输出的S校正电容控制信号Sl～S3均为低电平。S1为低电平时Q455截止，使Q45l导通，接通S校正电容C450、C451，同理，S2、S3为低电平时，C452、C453被接入电路。此时，受控S校正电容与不受控S校正电容C454、C455共同完成行延伸性失真校正，使行频最低期间的S校正电容的容量达到最大。

　　行频在36～39.99kHz时，S校正电容控制信号S1、S3为低电平，S2为高电平。如上所述，Sl、S3为低电平时，受控S校正电容G450、CA5l和C453被接入电路。而S2为高电平时。激励管Q456导通，使Q452截止，受控S校正电容C452被断开。此时。S校正电容的容量下降，以满足该频段产生的S失真的校正。

　　行频在62～75.99kHz时，仅由不受控S校正电容C454、C455完成该频段的S失真校正，使S校正电容的容量最小。

　　（10）动态聚焦电路
　　
　　该机为了使显像管荧光屏有效显示面积内各点的聚焦达到最佳，设置了动态聚焦电路。

　　IC401（32）脚输出的场频抛物：波信号经R55l、C55l送到Q55l的b极，经Q55l倒相放大后，再通过R557、R558加到T501的（12）脚，同时S校正电容两端的行频脉冲通过R445、C443和动态聚焦变压器T561升压、积分，得到行频抛物波脉冲，再经C561、R561送到T501的（12）脚。T501（12）脚输入的行频、场频抛物波脉冲电压经电容耦合到行聚焦极电位器上，与T501内的行聚焦极电位器产生的直流聚焦电压叠加后。送到显像管聚焦极，从而实现动态聚焦。TS01（4）脚产生的脉冲电压经D503整流，C504滤波获得210lV电压，为放大管Q551供电。R555是Q55l的负反馈电阻，R553、R554是它的偏置电阻。

　　4.行输出电源（B+电源）
　　

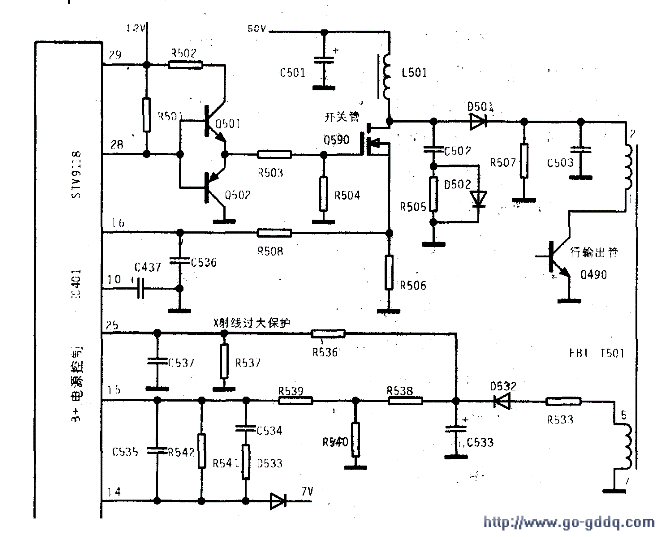

　　行输出电源电路采用IC401内的B+电源控制电路、开关管Q590和储能电感L501为核心构成的升压型开关电源。如下图所示。

　　（1）工作过程
　　
　　IC40l内的扫描电路工作后，B+电源的PWM电路在行频脉冲触发下产生B+电源激励脉冲，该脉冲经放大后从（28）脚输出。当B+电源激励脉冲为高电平时，推挽放大器的Q501导通、Q502截止，从Q50l的e极输出电压经R503限流使Q590导通。R50l是（28）脚的上拉电阻。

　　Q590导通后，主电源提供的50v电压经L50l}、Q590的D／S极、R506到地构成回路，回路中的电流在L501上产生上端正、下端负的电动势，同时导通电流在R506两端产生逐渐升高的压降，该压降通过R508、C536滤波后加到IC401的（16）脚。（16）脚输入的电压达到一定值后，PWM电路输出的激励脉冲变为低电平，使Q590截止。Q590截止后，流过L501的导通电流消失，由于电感中的电流不能突变，所以L501通过自感产生下端正、上端负的脉冲电压。该脉冲电压与50V直流电压叠加后经D501整流。

　　C503滤波获得B+电压。B+电压通过T501的初级绕组（（1）-（2）绕组）为Q490供电。

　　C502、R505、D502组成尖峰脉冲吸收回路。以免Q590截止瞬间过压损坏。

　　（2}B+电压控制
　　
　　为了实现多频扫描，需要B+电源产生的B+电压随行频升高而升高。该电源通过误差取样电路对不同行频时产生的行逆程脉冲电压进行取样，再经误差放大器和（16）脚输入的逐个脉冲锯齿波信号进行比较，对（28）脚输出的激励脉冲的占空比进行控制来实现。

　　改变显示模式引起行频升高，导致T501各个绕组产生的行逆程脉冲电压降低时，T501（5）脚产生的行逆程脉冲电压经R533限流，再经D532整流，在滤波电容C533两端建立的取样电压下降。该电压经R538、R540取样，再经R539为IC401误差信号输入端（15）脚提供的比较电压低于正常值，通过IC401内的误差放大后，再与（16）脚输入的锯齿波电压比较，使得（28）脚输出的激励脉冲的占空比增大，Q590导通时间延长，最终使B+电压升高到正常值。改变显示模式，引起行频下降时控制过程相反。

　　（3）软启动控制
　　
　　以往彩显B+电源的软启动电路是通过在IC401的（14）脚外接软启动电容来实现的，而该机是利用IC401内部的软启动来实现的。开机瞬间IC401（10）脚外接的电容C437需要充电，使IC401的（10）脚电位逐渐升高。当（10）脚电位升高到一定值后，先允许（26）脚输出占空比逐渐增大的行激励脉冲，随后再允许（28）脚输出占空比逐渐增大的B+激励脉冲，从而避免Q590、Q490等元件在开机瞬间被过激励损坏，实现软启动控制。

　　（4）X射线保护
　　
　　该机的x射线保护电路是通过IC401（25）脚内的X射线保护功能来实现。

　　当行逆程电容失容或B+电压过高，引起T501（5）脚输出的行逆程脉冲升高，使C533两端产生的取样电压过高时，该电压经R536、R537分压后达到8V，IC401（25）脚内的X射线保护电路动作，使扫描电路、B+电源电路停止工作，避免行逆程脉冲过高给Q590、Q490等元件带来的危害。

　　由于该保护电路采用锁定方式，所以保护电路动作后只有切断供电保护状态才能解赊。
