一辆车型为E84的2012年产宝马X1轿车。用户反映：该车辆的中央信息显示屏黑屏，整个音频系统无法使用。
    车后：接直接连接ISID进行诊断检测，诊断过程中发现诊断树状图如图1所示。MOST总线上的控制单元都无法识别，也就是说MOST总线上的控制单元没有通信。

    读取故障内容如下：

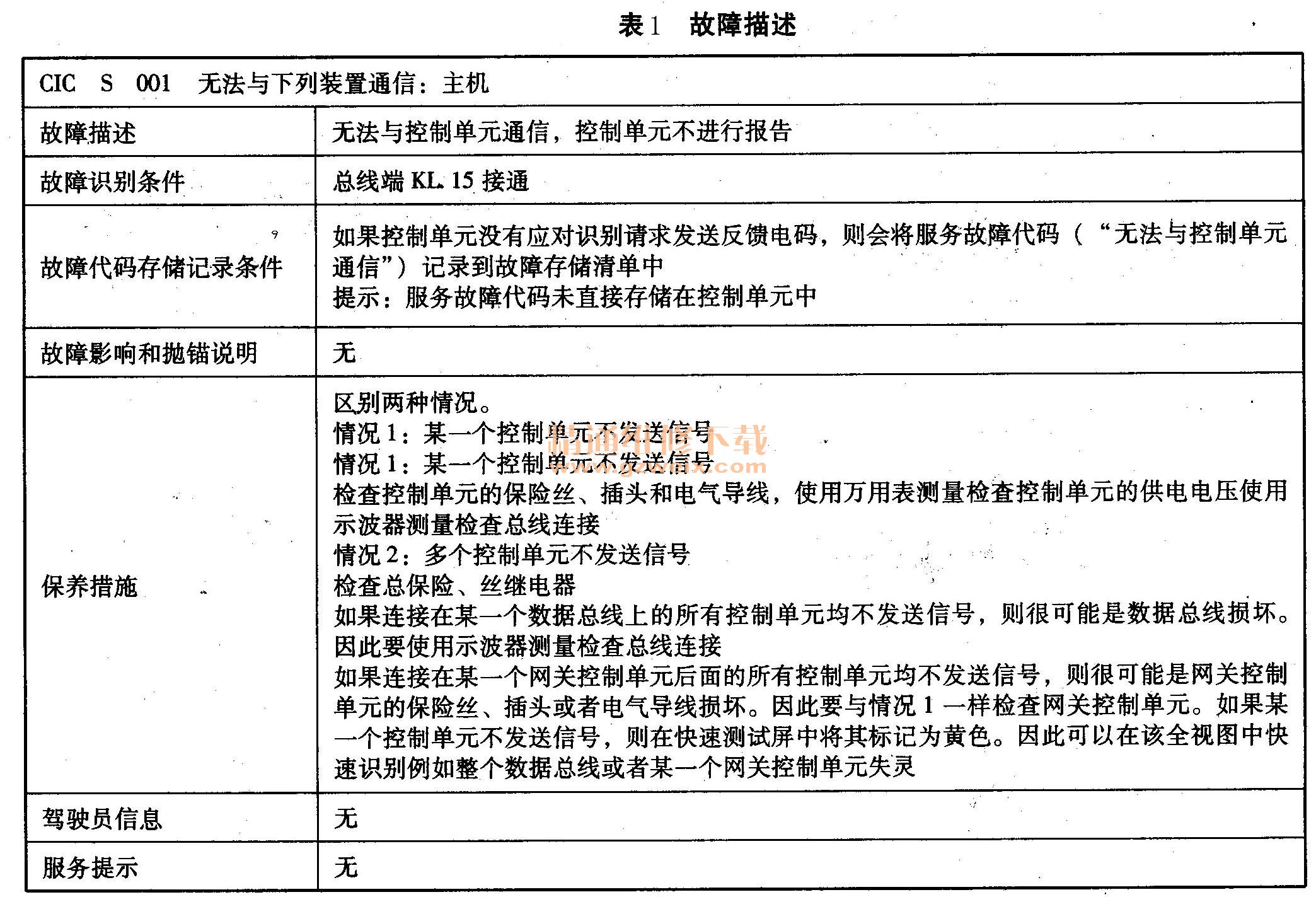

    S0001无法与下列装置通信：电话控制单元；S0001无法与下列装置通信：多媒体传输系统网关；S0001无法与下列装置通信：主机。查看“0001无法与下列装置通信：主机”故障描述如表1所示。

    MOST（媒体导向系统传输）网络能够通过环形结构在控制单元之间进行数据交换，数据传输借助光缆技术实现。环形结构中的传送这时只沿一个方向进行。当环形结构已接通且功能良好时，才可在MOST环形结构中传递信息。例如当某控制单元的电源装置或发光二极管损坏，它就不能再同MOST总线上的其他控制单元进行通信。主机的网关控制单元（Rad2， CHAMP、MASK、 CCC或后继产品）例外。此控制单元除连接到MOST数据总线外，还连接在K-CAN上。主机构成MOST数据总线和K-CAN数据总线之间的接口。所以即使MOST总线系统无法通信，车辆的还可以通过K-CANJ进行详细的故障查询。
    根据“0001无法与下列装置通信：主机”故障描述中的保养措施首先检查车辆信息电脑CIC，也就是MOST系统主控单元（网关）的供电、接地及各个端子连接情况，没有发现异常。控制单元电路图如图2所示。

    在故障描述中还有说明如果某一个控制单元不发送信号，则在快速测试屏中将其标记为黄色，因此可以在该全视图中快速识别例如整个数据总线或者某一个网关控制单元失灵。而在实际的快速测试中CIC的确显示为黄色，故障存储为无法与主机通信。故障点很有可能是主机的故障，造成整个MOST总线系统瘫痪。当然故障细节描述不能作为判断故障的唯一依据，选择故障内容执行检测计划，检测计划建议检查主机的供电、接地，如果两者正常，则是主机故障。CIC的供电和接地检查为正常，因此分析为CIC故障。
    更换CIC，显示屏立即显示正常的界面，对车辆进行编程设码，车辆的音频系统的各种功能恢复正常恢复正常。
