宝马X1无法测量机油液位检修
来源:汽车维修与保养  作者:佚名  2021-12-22 09:32:45

     一辆行驶里程约10.6万km、搭载N46型发动机的2013款宝马X1 (E84)。该车发动机启动后,在中央显示屏上选择机油测量,发现界面上显示“机油测量退出工作”(图1)。

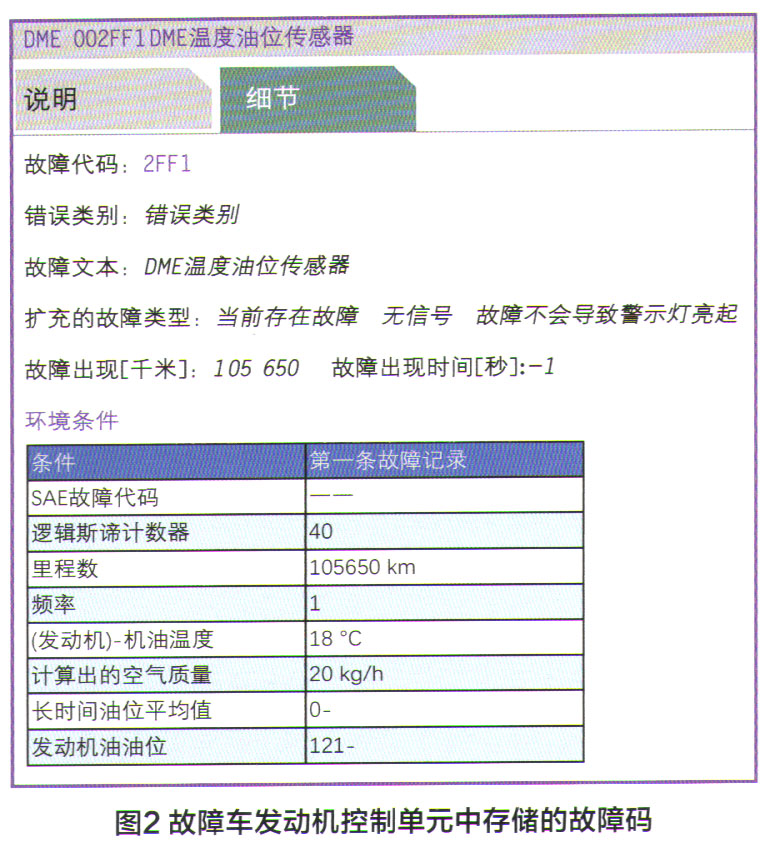

    故障诊断:连接诊断电脑读取相关故障信息,在发动机控制单元中存有当前故障码002FF1-DME温度油位传感器无信号(图2)。导致该故障的可能原因有:机油液位传感器故障;线路故障;发动机电脑故障。

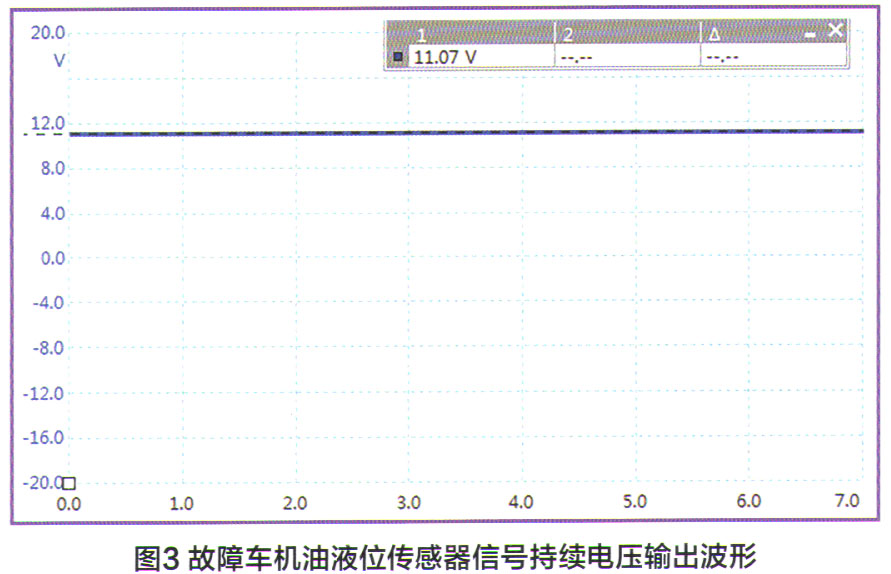

    机油液位传感器有3个端子,其中1号端子为供电端,2号端子为搭铁端,3号端子为信号端。打开发动机点火开关,使用试灯和万用表共同测量机油液位传感器1号端子和2号端子之间的电压,为12.5V,同时试灯正常点亮,说明1号和2号端子的线路正常。使用万用表测量3号端子的电压为11.5V,但无法判断该电压是平均电压还是持续电压。使用示波器A通道测量3号端子的信号,发现该信号为11.07V的持续电压输出,不正常。拔掉机油液位传感器插头后测量该信号线,依然持续输出11.07V电压(图3)。
    机油液位传感器常见的信号传输类型有三种:LIN、BSD和PWM。如果是通过BSD总线进行通讯传输,输出的是串行数据接口信号,信号线上应该有脉冲波形输出。通过查看并比对宝马N52发动机机油液位传感器相关电路发现,故障车型(N46发动机)的机油液位传感器信号线中没有标注“BSD”的字样,而N52发动机上则标注有BSD标识(图4)。也就是说故障车上的机油液位传感器不是通过BSD总线与发动机电脑进行通讯的。

[1] [2]  下一页
