宝马525Li发动机抖动故障检修
来源:汽车维修技师  作者:佚名  2018-05-12 09:49:18

    一辆行驶里程约6万km的2014年宝马525Li轿车。用户反映:该车辆行驶中发动机故障灯点亮,车辆加速无力,怠速状态下发动机抖动。
    故障诊断:接车后首先验证用户反映的故障现象。车辆的故障报警当前存在,怠速状态下观察,发动机抖动明显。连接ISID进行诊断检测,读取发动机控制系统故障存储如下:
    ·140001一熄火,多个汽缸:喷射装置被关闭
    ·140010一熄火,多个汽缸:已识别
    ·140101一熄火,汽缸1:喷射装置被关闭
    ·140110一熄火,汽缸1:已识别
    ·140201一熄火,汽缸2:喷射装置被关闭
    ·140210-熄火,汽缸2:已识别
    ·150102一点火开关,汽缸1:火花持续时间过短
    ·150202-点火开关,汽缸2:火花持续时间过短

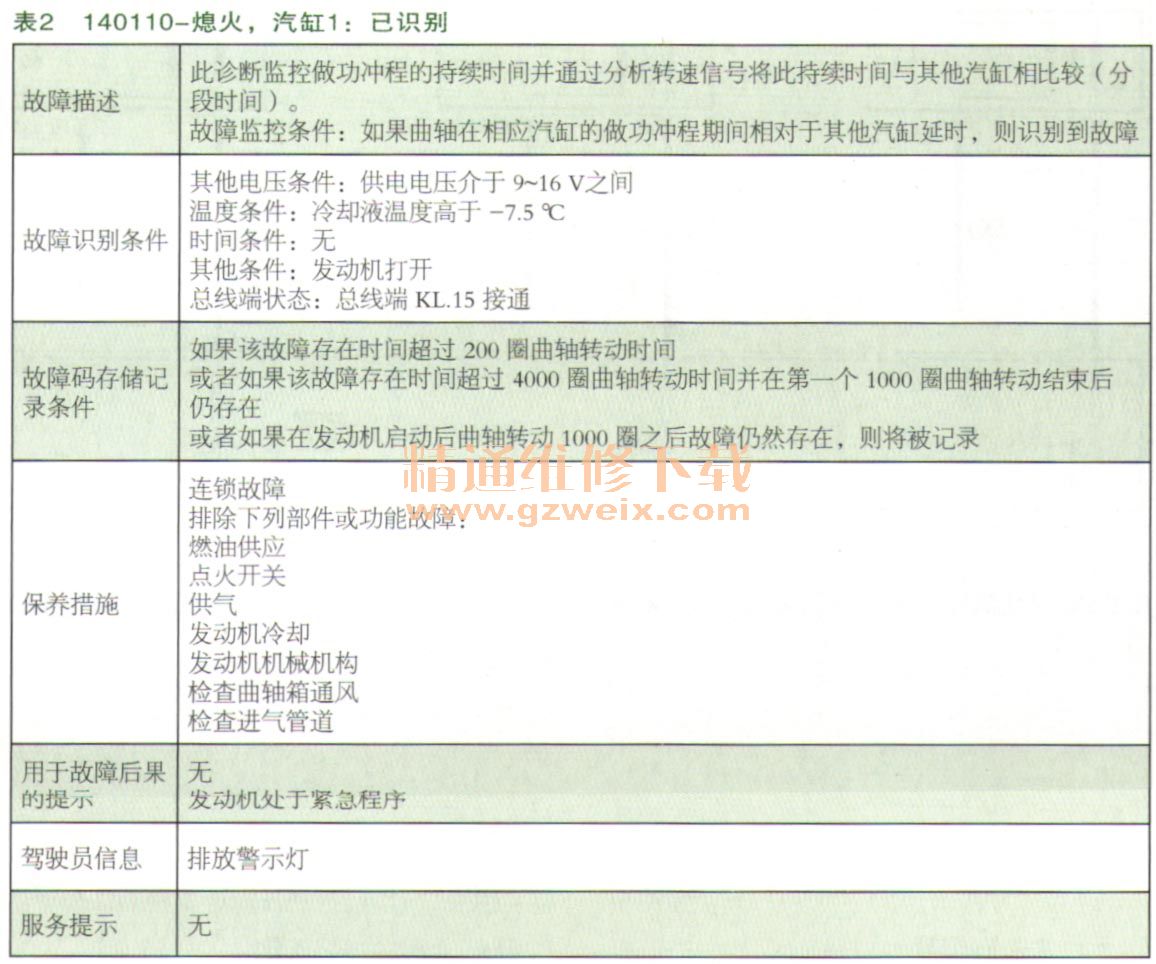

    查看车辆的故障码说明,如表1、表2所示。

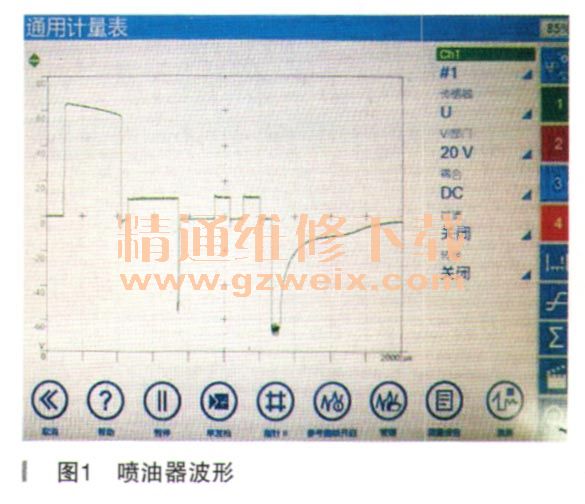

    由表1和表2的故障说明可知,车辆虽然存在多个关于喷射装置的故障存储,但不一定是喷油器的问题。车辆处于安全设计考虑,发动机如果监测到失火会自动断开燃护由喷射,需要删除故障码后再测量喷油器的波形,测量结果如图1所示。删除故障码后,喷油波形无异常。

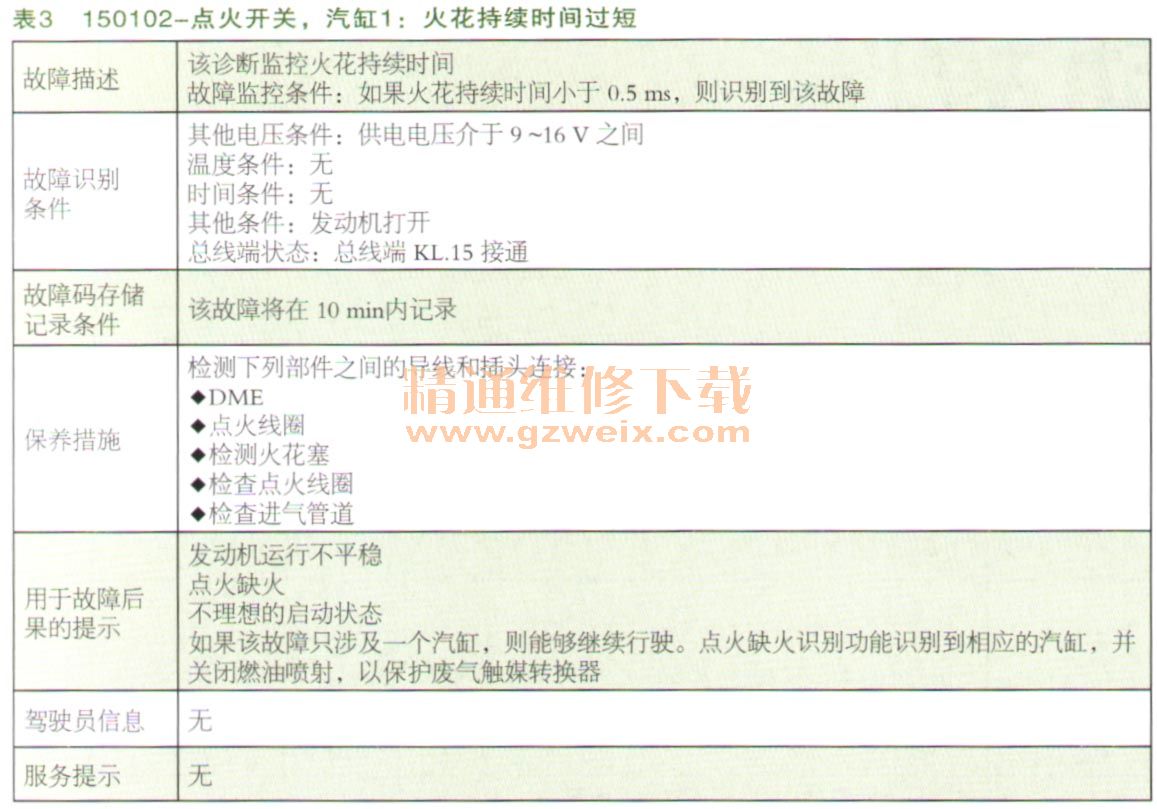

    再次调出其他的故障码说明,如表3所示。

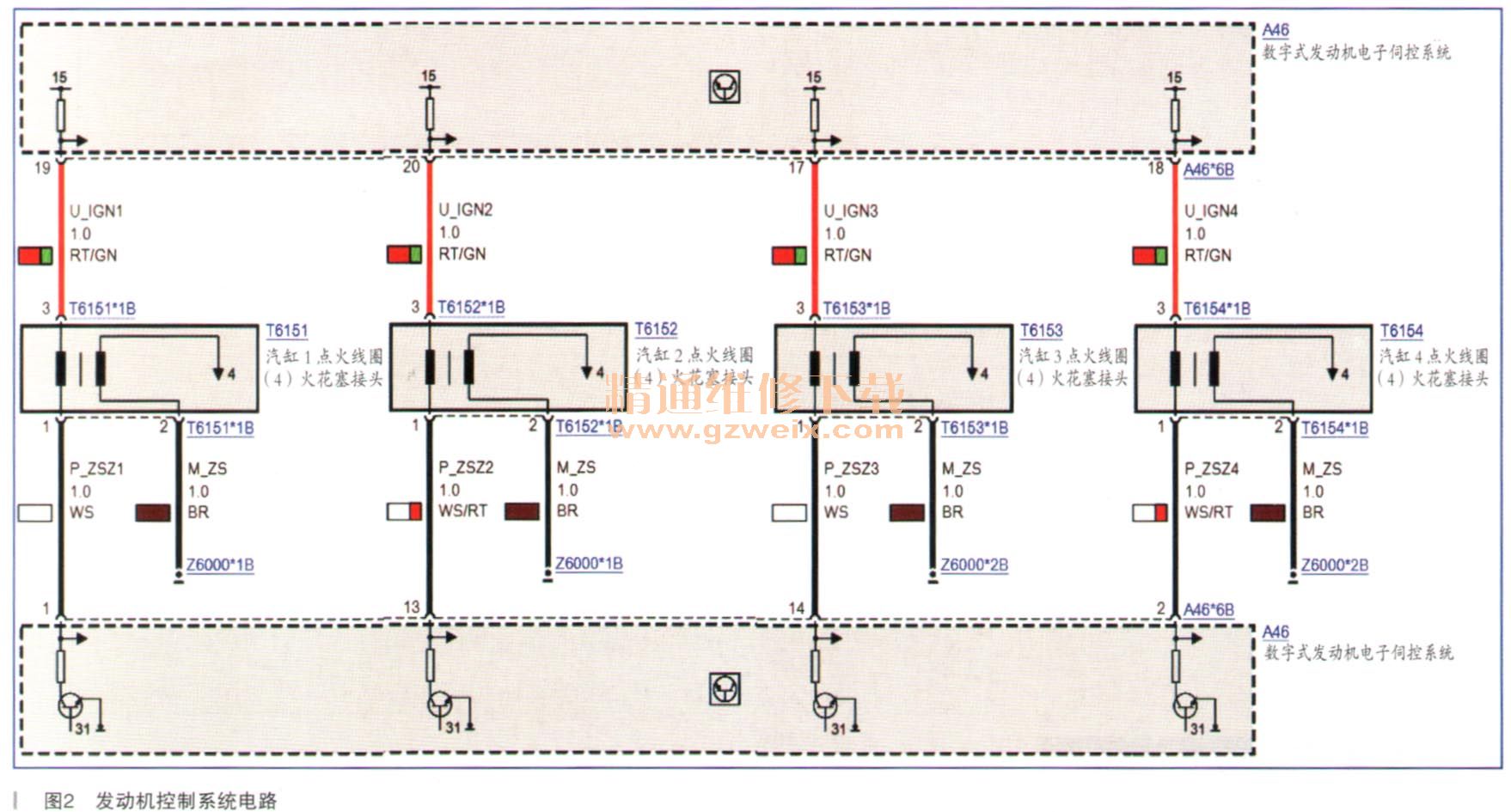

    接下来调出车辆的点火线圈的电路图,如图2所示。

[1] [2] [3]  下一页
