奔驰CLA200仪表SOS和智能大灯报警
来源:汽车维修技师  作者:佚名  2018-05-12 09:58:01

    一辆行驶里程约4.5万km的奔驰CLA200。客户反映:该车仪表没有规律的出现很多报警,SOS不能使用,自动大灯照明失效,大窗打不开,车内照明灯不亮。
    故障诊断:根据客户的描述,技师并没有发现客户所说的情况,一切正常。与客户进行更深入的交谈后发现,客户所说的情况大概三四天没有规律的出现一次,然后不知道什么时候自已义会变正常。检查车辆没有发现加装和改装现象。
    连接奔驰专用诊断仪STAR-D读取相关的故障码,故障码(如图1所示):U023187与雨量及光线传感器的通信存在故障,信息缺失;U016987与车顶控制板的通信存在故障,信息缺失;U11BF87与湿度/温度传感器的通信存在功能故障,信息缺失。

    根据客户的故障描述,再结合故障码分析,问题集中在N70( OCP)上。分析得出可能原因:①00P (N70)供电回路故障;2 OCP(N70)LIN线故障;③ OCP (N70)模块内部故障。④信号采集及促动控制模组(N10)控制故障。
    根据可能原因和电路图(如图2所示)进行逐步测量:①测量OCP ( N70)插头的4号脚和5号脚,实际值12.5V,正常;②测量OCP ( N70)插头的4号脚和6号脚,实际值12.4V,正常;③测量OCP( N70)插头的4号脚和3号脚,实际值8.7V,正常。④升级N10软件,故障依旧;⑤升级N70软件,无新软件;⑥检查A ( 3)到B2(43)线束,实际值0.2Ω,正常;⑦用标准插针检查插针B2(43),实际值插针松旷,不正常。

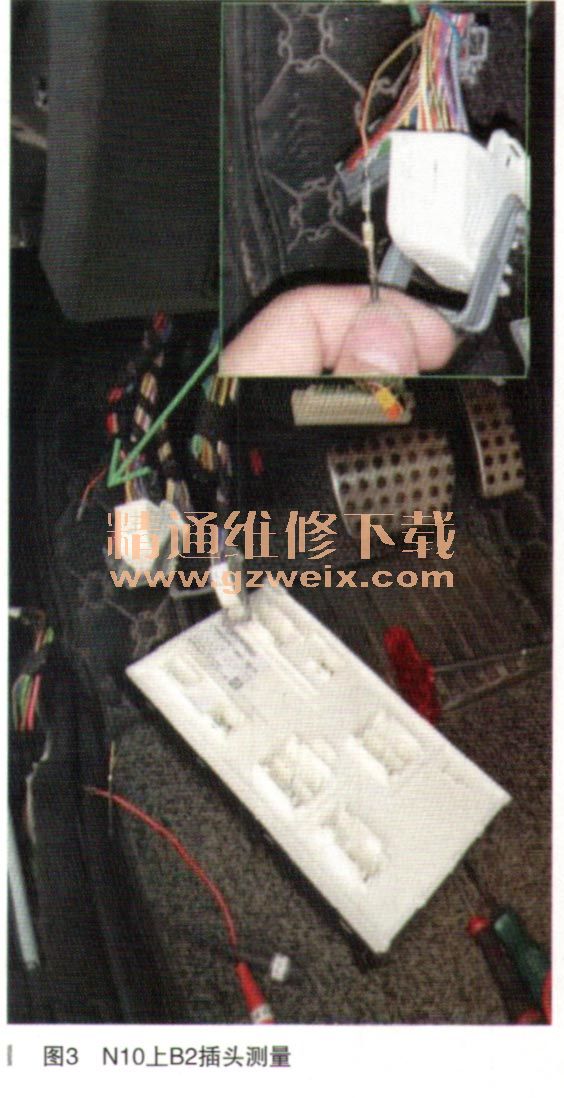

    故障排除:N10上B2插头的43针脚松旷(如图3所示),造成N7。的LIN信号时有时无,最终导致N70工作不良。处理N10上B2插头的43针脚,重新装配好拆下的部件,删除故障码。进行车辆功能检查,仪表无任何报警,天窗开启关闭正常,车内照明操作正常。客户提车两周后回访,没有再出现故障。至此客户反映的故障完美解决。


相关资料:2017年4月奔驰维修系统WIS

关键词:奔驰CLA200
