一辆行驶里程约10万km的宝马X3运动型多功能车。用户反映:该车发动机故障灯点亮,有时车辆启动时还会抖动一下。
检查分析:维修人员接车后首先确认故障现象,经过多次试车,并未发现车辆抖动的情况,只看见了发动机故障灯点亮,而且车辆可以正常行驶。使用诊断仪对车辆进行检测,发现有“4809AB—混合气调节,混合气过浓”的故障码存在。因为用户着急用车,所以先对该车的积炭进行了清洗,然后让用户先开车走,如果故障还出现的话,再回店进行检查。
用户几天后再次来店,说故障又出现了。使用诊断仪检测,依然显示混合气过浓的故障码,但同时还多了个2缸失火的故障码。询问用户后得知,该车在这几天添加了1次乙醇汽油,加完油没多久故障就出现了。维修人员多次试车后,确实发现了车辆启动时,偶尔会出现抖动的情况。

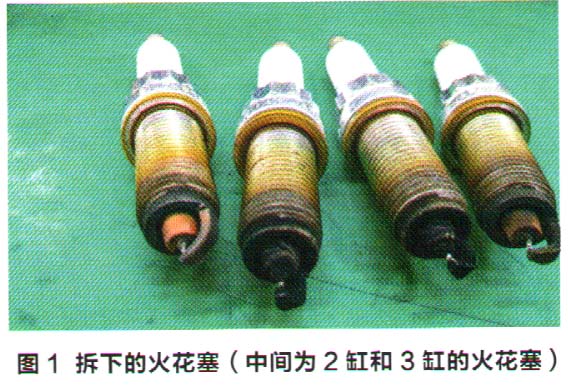

维修人员拆下2缸喷油器后发现,喷油器已经损坏。拆下1~4缸的火花塞,发现2缸和3缸火花塞上的积炭特别多(图1)。由于用户使用过乙醇汽油,所以维修人员建议用户更换4个喷油器并对油箱和油路进行清洗。清洗完成后故障消失,交付车辆,但是2个星期后,用户再次来店说故障又出现了。
维修人员使用诊断仪检测,依然显示为混合气过浓,难道这是误报警?为了验证故障码的真实性,维修人员检查
氧传感器电压,发现后
氧传感器的电压变化异常,一直在调节喷油量。使用内窥镜检查缸壁积炭情况,正常。找同款车型对换前、后
氧传感器,测试故障及
数据流无变化。用尾气检测仪检测尾气的HC含量,数值在252~1 640 ppm间变化,λ值小于1,说明尾气排放确实过浓。由此判断,车辆混合气过浓的故障码是真实存在的。

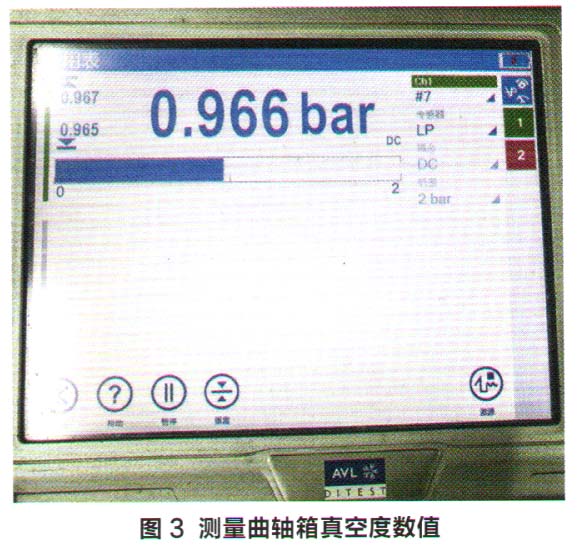

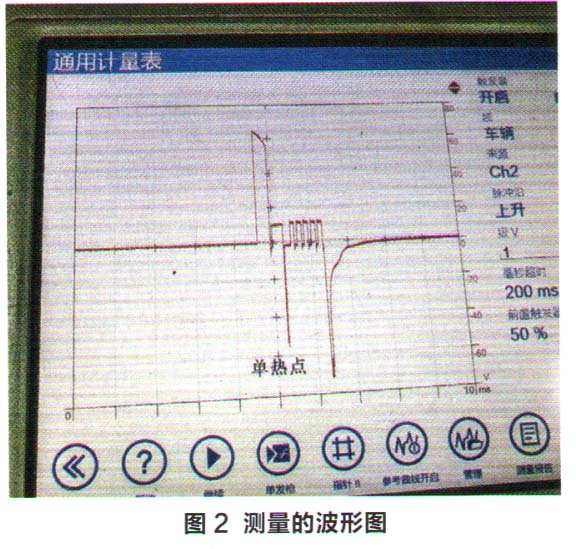

接下来就要分析混合气过浓是因为喷油过浓导致的,还是由于进气时油气过浓所导致的。测量点火波形图和喷油波形图(图2),并与正常车的点火波形图和喷油波形图进行对比,均正常。测量曲轴箱真空度如图3所示,正常。
