实例五：组合仪表中的SRS指示灯亮起
    适用车型：463.＃＃＃＃＃，从156 043至161 665；从2004年5月19日到2005年4月30日。
    故障现象：组合仪表中的SRS指示灯亮起，在安全气囊控制模块中存储了故障码B1859和B1860。
    故障码B1859：带部件R12/13（驾驶员侧安全气囊引爆装置1）的点火回路电阻过大。
    故障码B1860：带部件R12/14（驾驶员侧安全气囊引爆装置2）的点火回路电阻过大。
    故障诊断：至转向柱模块N80的插头连接接触不良。

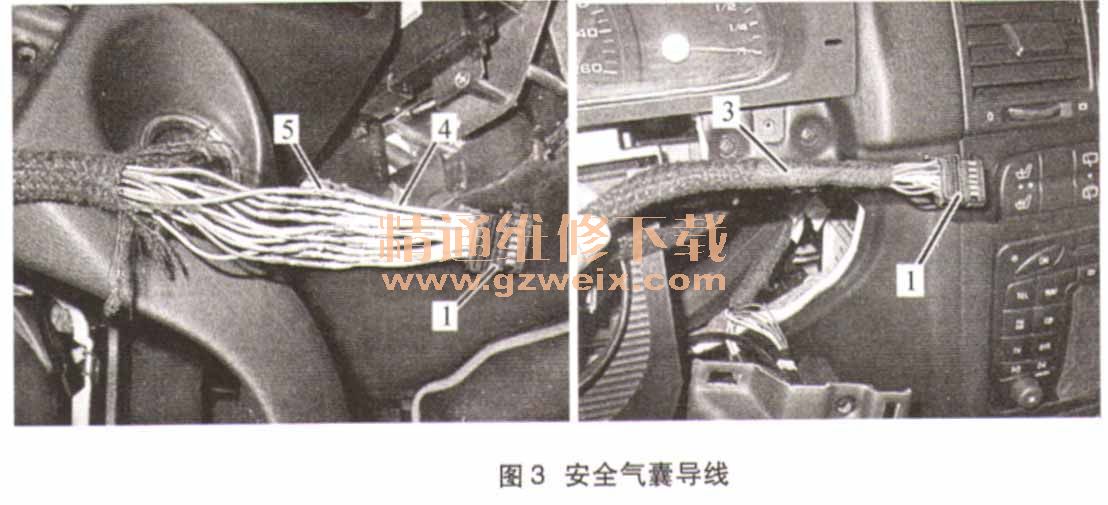

    故障排除：更换连接至转向柱模块的安全气囊导线（图3）。

    ①断开蓄电池接地线。
    ②拆卸转向盘上的安全气囊装置。
    ③拆卸转向盘。
    ④拆卸转向柱模块。
    ⑤拆卸仪表板上的饰板。
    ⑥用焊接头维修线束。
    ⑦读取、删除故障记忆。
    ⑧以倒序安装。

    实例六：SRS指示灯亮起，安全气囊控制模块中存储了故障码906B
    适用车型：169、245
    故障现象：乘员保护安全系统（SRS）指示灯亮起，安全气囊控制模块中存储了故障码906B。
    故障码：906B与EIS控制模块N73的CAN线通信故障
    故障诊断：更换电子点火开关控制模块。
    案例7 ; SRS替告灯报警，安全气囊控制模块中存储了故障码9200或9210
    适用车型：164、251。
    故障现象：仪表SRS灯报警，SRS控制模块内有故障码9200或9210存储。故障码含义：
    ·9200：部件R12/13（驾驶员侧安全气囊引爆装置1）的点火回路电阻过大
    ·9210：部件R12/14（驾驶员侧安全气囊引爆装置2）的点火回路电阻过大
    故障诊断：至转向柱模块N80的连接线路接触故障。
    故障排除：更换连接至转向柱模块的安全气囊导线线束。
