一辆行驶里程约16.5万km，配置M273发动机、722.9变速器、WSS重量感应系统的奔驰GL450轿车。该车辆启动后，仪表多功能显示屏SRS警告灯报警。

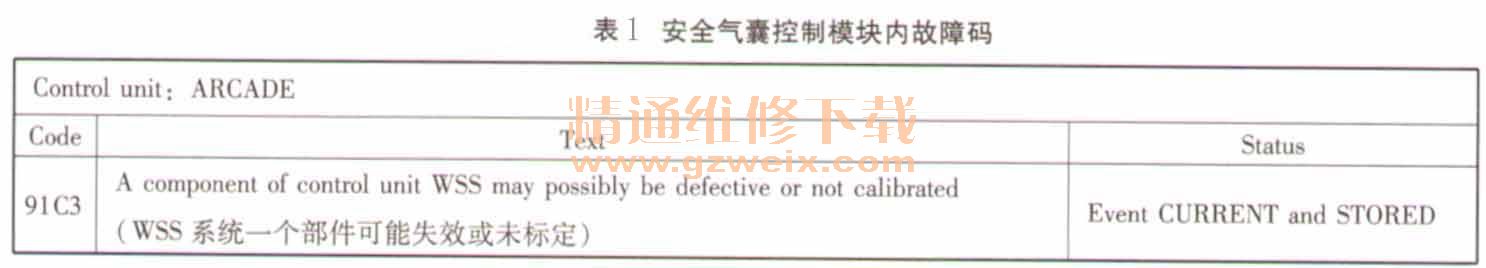

    故障诊断：连接DAS诊断仪对车辆进行快速测试，检测结果显示相关控制模块内有故障信息存储，如表1、表2所示。



    从上述两个控制模块的故障码记录信息可以得知SRS警告灯报警的原因为WSS重量感应系统故障导致。点击WSS系统故障码执行其引导测试功能，诊断系统引导进行重量感应系统的初始化标定操作。
    在更换WSS系统控制模块、WSS感应传感器部件或WSS控制模块丢失标定参数数据后需要对WSS重量感应系统进行初始化重量标定操作。
    WSS重量感应系统的标定注意事项：
    在对WSS重量感应系统进行标定过程中需要用到专用工具W211 589 00 32 00，如果没有此工具可以采用相同重量的部件（如蓄电池或方形器械）代替来完成标定。根据系统引导测试步骤，标定物件需要分两个步骤放入右前座椅，首次放入部件重量约为17 kg，第2次放入部件重量约为28kg。
    ①对系统进行标定前应确保安全气囊控制模块内部没有当前故障码存在。
    ②标定过程开始前应确保右前座椅的上方和下方没有障碍物，并将座椅置于大约中间位置（垂直方向和水平方向）。
    ③DAS诊断仪会引导做标定的操作步骤，按照系统指示首先进行零位调整。进行零位调整的时候座椅上面不要放置任何东西，进行完零位调整后按提示先放17kg的物件，再放28kg的物件，按系统提示完成操作，标定成功后系统会提示“标定成功”。
    按照提示成功完成WSS系统标定后，SRS警告灯报警消除。

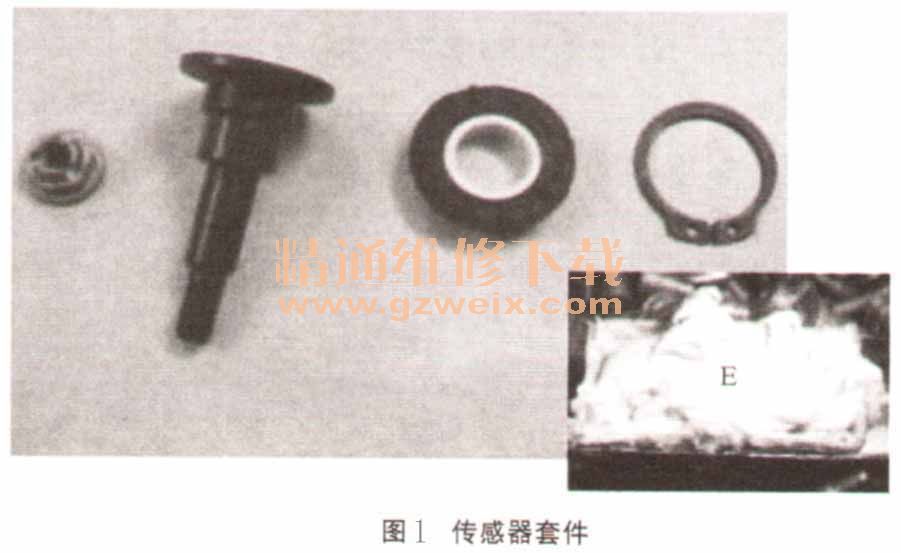

    故障总结：WSS控制模块位于右前座椅的左侧中间位置，在座椅支架的四周分布着4个WSS传感器，分别为左前、右前、左后、右后WSS重量感应传感器。当某1个传感器部件出现功能故障时，WSS即停止工作并通过点亮SRS灯报警。如果是传感器线路短路或断路故障，系统会指明故障传感器位置，如传感器为内部功能故障或其安装有问题，控制模块则未必指明具体位置。对于这种情况需要查询控制模块历史记录和拆检各传感器支座进一步检查。WSS传感器安装套件与传感器部件一起提供，如图1所示：

    维修信息：对于此类车辆，如在行使中途停车，当人从右前座椅上下去后，仪表多功能显示屏会有警告信息“front passenger seat airbag OFF、see alsouser's manual”出现，同时位于UCP操作面板上的“passenger air bag OFF”指示灯点亮。此信息显示为WSS系统正常提示信息（提示当前右前乘客侧座椅安全气囊功能关闭），在点火开关执行“关闭”再“打开”驾驶循环后，指示灯会自动消失。
