通报九：电动折叠式外部后视镜在折回状态下贴紧车门框架
    适用车型：164、251。
故障现象：外部后视镜在折回状态下贴紧车门框架。
    故障诊断：外部后视镜内的限位挡块断裂。
    故障排除：处理客户投诉时，安装下列零件号，如表6;

    带代码500的车辆：左侧A1648100593、右侧A164 810 066 3。
    带代码500+249的车辆：左侧A164 810 159 3、右侧A164 810 069 3。
    带代码500+275的车辆和带代码500 +249 +275的车辆：左侧A164 810 159 3、右侧A164 810 129 3。
    注意：在带代码500+249、带代码500+275或带代码500 +249 +275的车辆上，外部后视镜的电缆组可能会比拆下的零件复杂。在这种情况下，无须将多余的插头插入，固定多余的插头以防产生噪声。

    通报十、在车外后视镜折回或外翻动作结束后有“瞄瞄”声
    适用车型：车型系列204、207、212、221、211、219。
    故障现象：电动可折叠车外后视镜在到达极限位置后发出噪声（口哨声／“瞄瞄”声）。
    故障诊断：电动电机在达到极限位置后继续通电，同时可能出现翻折电机有明显能听到的震动（口哨声／“瞄瞄”声）。
    故障排除：在投诉的车外后视镜上加装一个闭塞电流模块，具体操作步骤如下：
    ·拆卸车门衬里上的保养翻板。
    ·将车外后视镜插头连接从车门控制模块上松开。
    ·用螺丝刀解锁插头（A）  （1），然后将白色饰板（B）拔下（2），如图40、图41所示



    脱开插头（A）的插针4并连接到随附的连接器（C）的位置2上。
    脱开插头（A）的插针5并连接到随附的连接器（C）的位置1上。
    将闭塞电流模块（D）的蓝色电缆连接到插头（A）插接位置4上。

    将闭塞电流模块（D）的白色／蓝色电缆连接到插头（A）插接位置5上。
    将连接器（C）与闭塞电流模块（D）的插头（E）连接，然后将白色饰板（B）安装到插头（A）上。

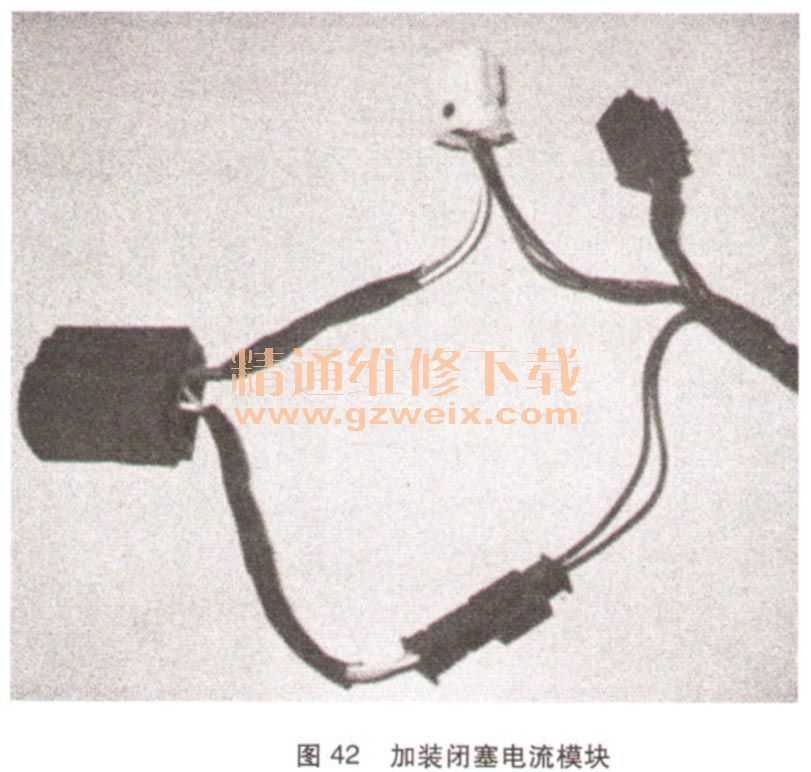

操作完成后的线束如图42所示，零件如表7所示。


    将插头连接重新连接到车门控制模块上，用胶带或电缆扎带固定住闭塞电流模块（D）以防形成噪声。进行功能检查。

    通报十一：车外后视镜的自动防眩装置功能失效
    车型：221。
    故障现象：驾驶员侧车外后视镜自动防眩功能不能使用。不涉及车内后视镜的防眩功能。
    故障诊断：
    车顶控制板中的编码“车内后视镜（自动防眩）”未激活。
    故障排除：
    使用DAS诊断仪进入车顶控制板控制模块。控制模块匹配菜单。更改编码，将自动防眩车内后视镜编码更改为存在。
