拆开测量其供电12V正常，搭铁0.2Ω正常；测量其LIN线3V，不正常。正常的LIN线电压一般在8～9V之间跳动，看来问题就出在LIN线上。

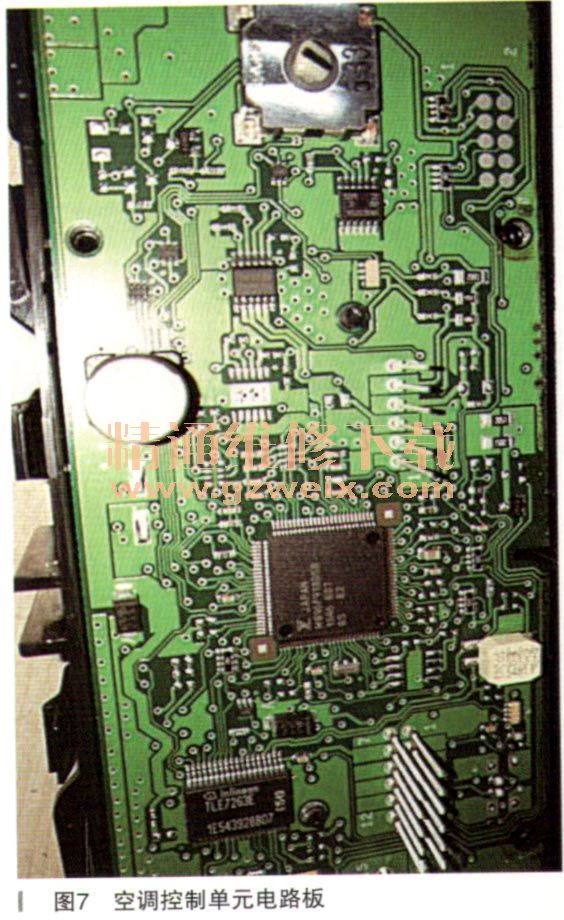

既然鼓风机的LIN线电压不正常，那么这个电压来自何处呢？补调系统的LIN线部件一般是串联的，既然是串联那么它们之间就有顺序关系了，所以鼓风机不正常的LIN线电压就是来自于它的上游，那它的上游又是哪个呢？所以问题的关键就是找到那个上游的它。仔细分析了电路图，LIN线上的部件除了鼓风机，就只剩下风机电机了，但是风机电机不好拆啊！从电路图上看，报的故障码中风机电机都全部报了，会不会是控制单元有问题呢？顺着这个思路，拆开空调控制单元，此车的空调控制单元和空调操作面板是一体的，就在主机下面，拆开测量电压，也只有3V左右。看来问题找到了，就是空调控制单元有问题，把控制单元拆开，发现控制单元已经进了不明液体，如图7所示。
原来是空调控制单元进水导致内部控制错误，从而导致LIN线控制故障，果断报价空调控制单元，更换后故障消除。
故障总结：奔驰空调LIN线部件都是串联的，这是一个原理性的东西，找到故障的共性很重要，还有就是LIN的电压用万用表测量一般在8～9V之间波动，是变化的。分析原理，积累准确的数据很重要。诊断故障时往往根据具体的测量数据来改变诊断的方向，但是大的方向一定要把握住。
相关资料：2018年5月奔驰维修系统WIS上一页 [1] [2]
