故障诊断：此车装备第三排座椅，它由两个可电动折叠的独立座椅组成，这两个座椅可以翻倒放入行李箱内。如果座椅未正确锁止入位，则仪表中央的多功能显示屏会提示“第三排左侧座椅未锁止”。

      第三排座椅折合或展开的功能顺序如下：

      此车在第二排座椅左侧和右侧 C柱旁以及载物舱右侧3个位置有第三排座椅左侧可翻折座椅靠背开关S158/5-10。

      当第三排座椅左侧可翻折座椅靠背开关5158/5-10被触动时，开关信号由后排控制单元N10/8读取和识别，之后后排控制单元检查靠背是否锁止或解锁，如果靠背锁止，首先由促动靠背释放装置A93/1（左）或A93/2（右），以便释放靠背。然后后排控制单元N10/8促动相应的折叠式靠背电机M53/10（左）或M53/11（右），以展开靠背。

    如果同时促动左侧和右侧座椅的折叠式靠背开关，则开始促动右侧第三排座椅折叠式靠背。右侧座椅靠背释放装置中的解锁电机最大促动时间（约0.4s）后，促动左侧第三排座椅折叠靠背。

    释放装置和解锁电机的终点位置开关集成在相应的靠背释放装置A93/1

  （左）或A93/2（右）中，已折叠座椅的终点位置分别由相应靠背释放装置中的一个终点位置开关记录，此限位开关可用于记录两个可能的位置：座椅折起和座椅折合。

    后排控制单元N10/8监测评估靠背释放装置中终点位置开关的状态，如果检测到靠背处于解锁状态，则后排控制单元将终点位置开关的状态发送至仪表，以下信息将显示在仪表盘中的多功能显示屏上：左侧第三排座椅靠背未锁止；右侧第三排座椅靠背未锁止。

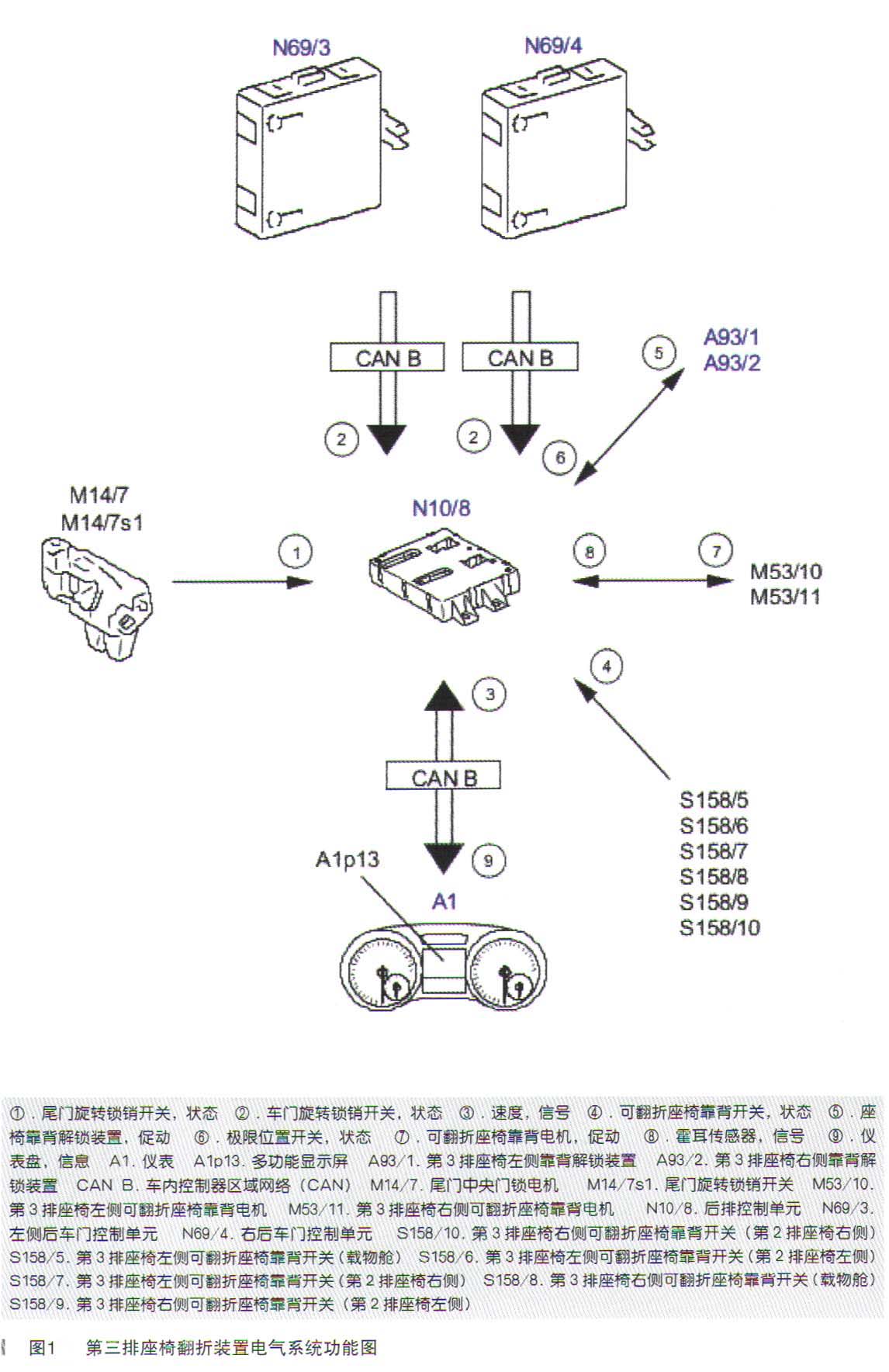

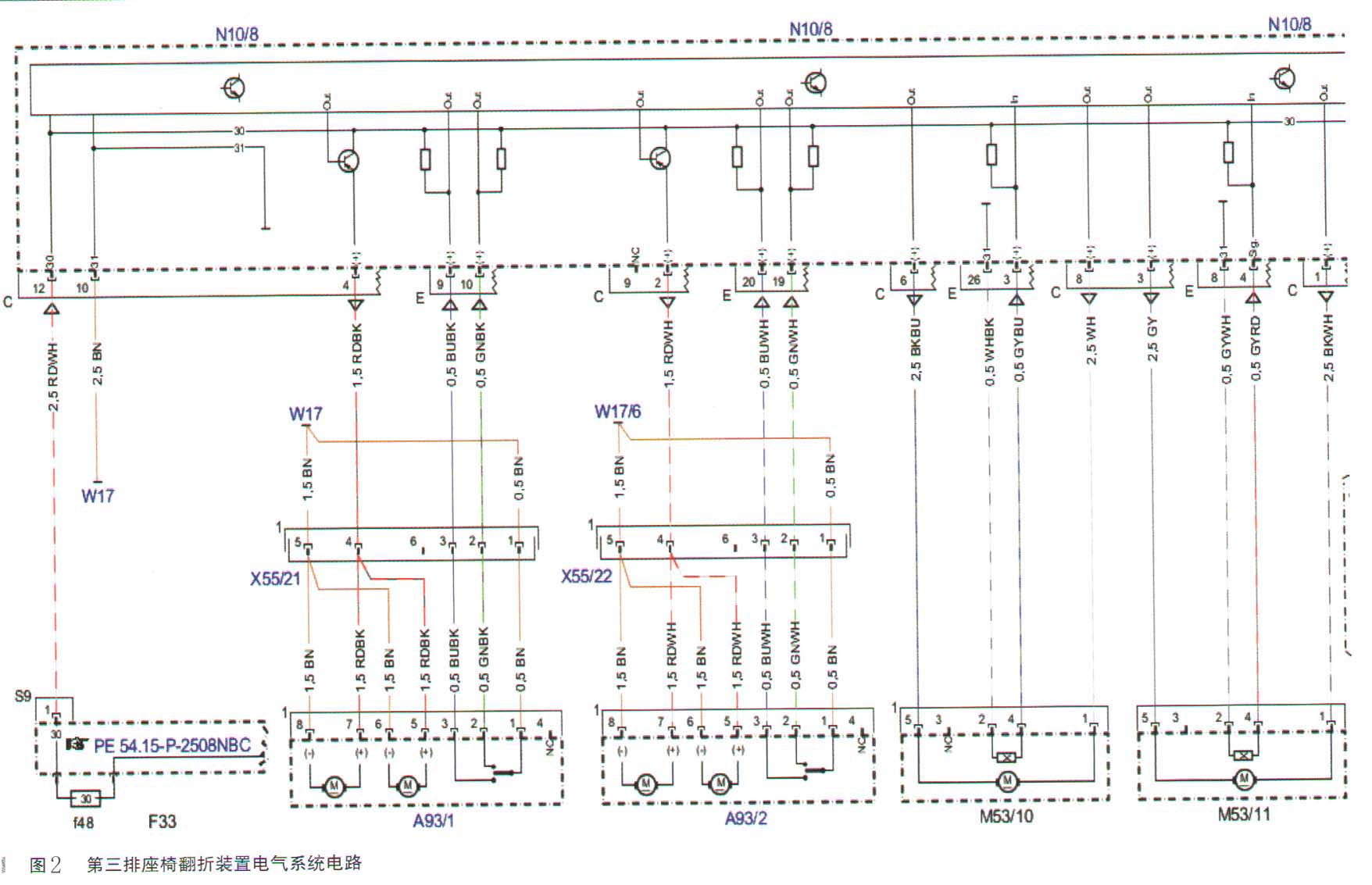

    第三排座椅翻折装置电气系统功能图和电路图如图1、图2所示。



    试车发现，第三排座椅左侧座椅当前处于折合的位置；当操作第三排座椅左侧可翻折座椅靠背开关S158/5-6-7时，发现左侧座椅无法解锁，不能听到释放电书LA93/1的声音，但可以听到可翻折座椅靠背电机M53/10正常运转的声音。

    快速测试无故障码。

    根据系统的工作原理分析，第三排左侧座椅无法解锁的可能原因有：

      （1）靠背释放装置A93/1（左）机械故障；

      （2）靠背释放装置A93/1（左）电气故障；

    （3）N10/8后排控制单元电气故障或软件及设码问题。

    用万用表测量在操作开关时，靠背释放装置A93/1的供电电压实际值为12.3V，标准值12-14V，正常。

    拉座椅转轴后部的黑色拉绳，利用机械方式，释放（或者叫解锁）靠背后，靠背可以正常下翻，但在转动到最下部位后，靠背无法锁止到位。

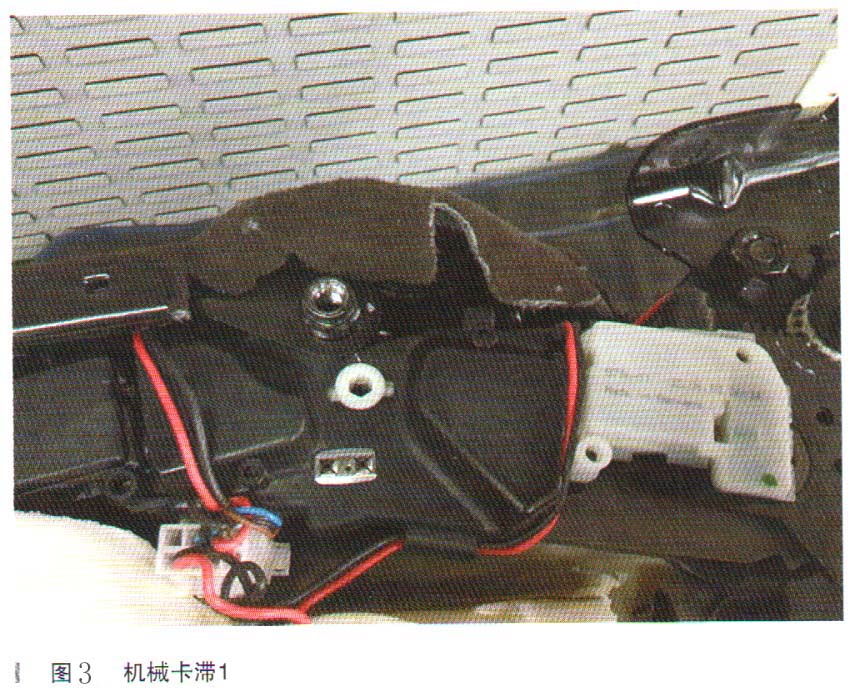

    分解座椅，检查发现释放装置机械卡滞，如图3、图4所示。



    故障排除：润滑处理并重新安装座椅后，故障排除。

    综合分析故障原因是因为新车座椅解锁释放装置机械卡滞，导致座椅靠背无法释放，从而第三排左侧座椅电动折合和展开功能不可用。
