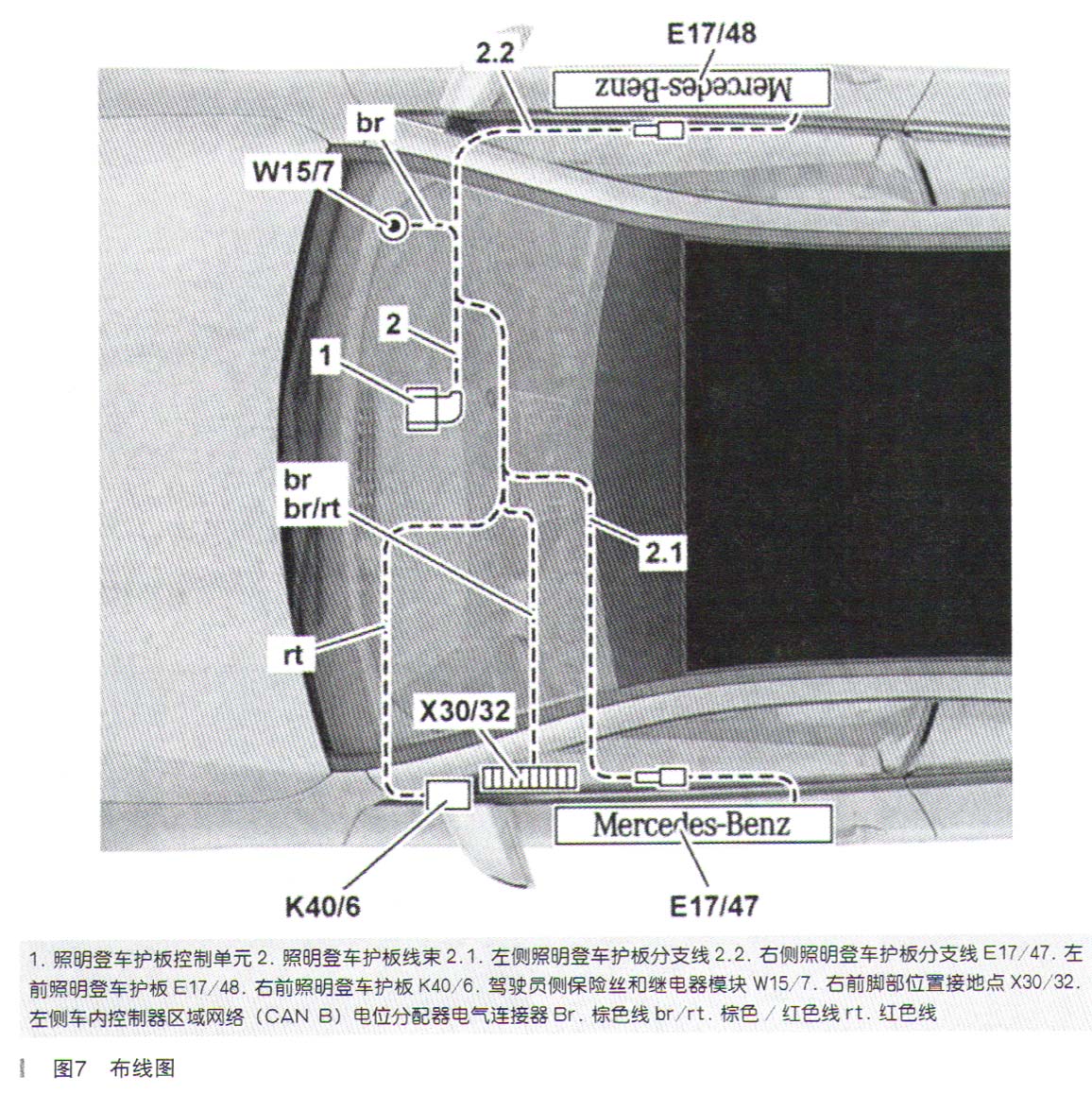

8．安装照明登车护板线束。整体布线图如图7所示。

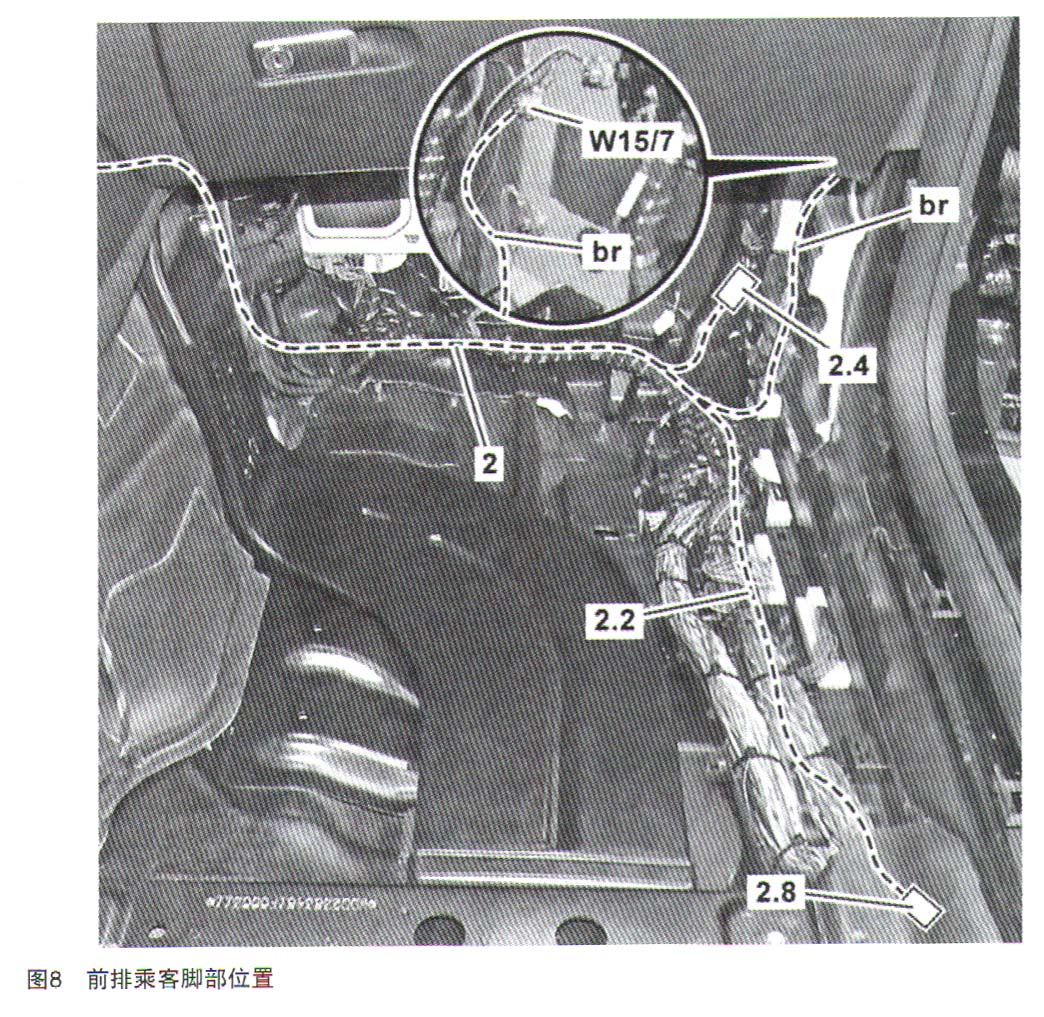

    如图8所示，打开右前电缆管道。

    将照明登车护板2的线束放置在前排乘客脚部位置．

    将棕色线（BN）铺设到右前脚部位置接地点（W15/7）并用电缆扎带固定就位。

    将棕色线（BN）与右前脚部位置接地点（W15/7）相连。接地点最多可连接5个插座。如果出现分配过多情况，就应选择其他接地点。

    沿现有线路使右侧照明登车护板分支线（2.2）穿过电缆管道并使用电缆扎带固定就位。铺设右侧照明登车护板分支线（2.2），铺设时应确保稍后可将黑色2针插头（2.8）卡入指定的切口中。

      将照明登车护板线束（2）铺设到驾驶员脚部位置。使用拉拔设备。

      将黑色18针连接器插座（2.4）铺设到照明登车护板控制单元并固定就位。

      将黑色18针连接器插座（2.4）固定到照明登车护板控制单元1上。

      如图9所示，断开左前电缆管道。

      将照明登车护板线束2铺设到左侧A柱，然后用电缆扎带固定就位。

      沿现有线路使左侧照明登车护板分支线（2.1）穿过电缆管道并用电缆扎带固定就位。铺设左侧照明登车护板分支线（2.1），铺设时应确保稍后可将黑色2针插头卡入指定的切口中。

    将棕色绞线（BN）和棕色／红色线（BN/RD ）铺设至电位分配器车内控制器区域网络（CAN B ）（X30/32）的电气连接器并使用电缆扎带固定到位。

    将双绞棕色线（BN）和棕色／红色线（BN/RD）的黑色2针连接器插座固定到左侧车内控制器区域网络（CAN B）电位分配器电气连接器（X30/32）的任意空闲插槽中。

    如果没有空闲插槽。拆下左侧车内控制器区域网络（CAN B）电位分配器电气连接器（X30/32）上的任一黑色2针连接器并使用适配器线路4连接电位分配器延长线3。将双绞棕色线（BN）和棕色／红色线（BN/RD）上分开的黑色2针连接器插座和黑色2针连接器插座与电位分配器延长线3相连。

    将红色线（RD）铺设到驾驶员侧保险丝和继电器模块（K40/6 ），然后用电缆扎带固定就位。

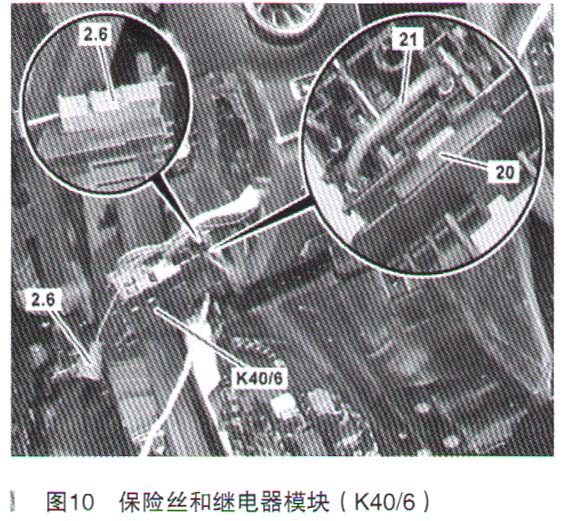

    如图10所示，检查确认是否已在驾驶员侧保险丝和继电器模块（K40/6）中分配保险丝架的触点。如果触点未分配：拆下驾驶员侧保险丝和继电器模块（K40/6）上的锁止装置（20），将跨接线（21）安装在驾驶员侧保险丝和继电器模块

  （K40/6）的插槽“S7”和室“9”中，然后安装锁止装置（20）。驾驶员侧保险丝和继电器模块（K40/6 ）的插槽“S7”和室“9”都标有标签。

    将红色保险丝架（2.6）固定到驾驶员侧保险丝和继电器模块（K40/6）的插槽“S7”上。驾驶员侧保险丝和继电器模块（K40/6）的插槽“S7”标有标签。

    将额定电流为5A的保险丝插入红色保险丝架（2.6）中。

    9．安装左前车门照明登车护板

  （E17/47）和右前车门照明登车护板（E17/48 ）。以车辆左侧的安装操作为例，车辆右侧的安装与此相似。

    如图11所示，清洁车门槛接触面的阴影区域。

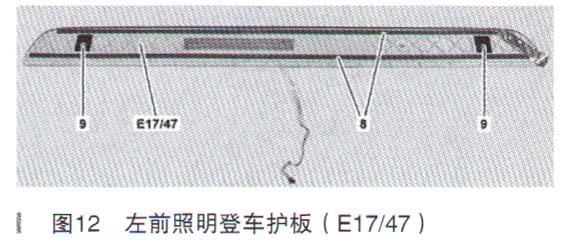

    如图12所示，将载体薄片（8）从左前照明登车护板（E17/47）上拆下。安装过程中要注意导向装置（9）。
