奔驰GLE400发动机故障灯亮检修
来源:汽车维修技师  作者:佚名  2020-07-28 11:01:11

       一辆行驶里程约1.8万km、配备M276发动机的2016年奔驰GLE400越野车。客户反映:该车发动机故障灯亮

    故障诊断:查看此车的维修历史,只做过首保,无其他维修,车上没有任何加装或改装。询问客户得知故障是在冷启动时出现的,没有发现其他异常。将车辆停放至冷车状态,然后启动车辆,发动机故障灯亮,但发动机运转正常;试车,也未见其他异常。
    用奔驰专用诊断仪(XENTRY)对车辆进行快速测试,结果在发动机控制单元(ME)中有以下故障码(如图1所示):
    ·P054A00排气凸轮辍气缸列1)的位置在冷启动时沿“提前”方向偏离规定值
    ·P054000排气凸轮辍气缸列2)的位置在冷启动时沿“提前”方向偏离规定值
    根据快速测试结果,对两个故障码进行引导测试,结果要求请勿更换任何部件,通过TIPS平台联系技术支持部门。
    从XENTRY结果来看,故障指向凸轮轴调节,结合实际经验,M276发动机出现此类故障大都为凸轮轴调节器或链条张紧器故障引起的。这在TIPS技术公告和2012年底的技术会议的指导文件也有相应的说明。
    分析这两个指导文件,对于链条张紧器故障,通常都是冷启动时有异响,并不会产生故障码,也不会亮故障灯,而且此车发动机号不在技术公告的有效范围内,即技术公告不适用于该故障。而2012年底的技术会议距离该车生产日期接近4年,期间调节器品质已有改进,判断技术会议文件也不适用于此故障。
    思考该故障是否依旧是调节器引起的呢?在怠速下读取凸轮轴位置的实际值,结果实际值变化均正常,即凸轮轴调节正常,如图2所示。
    再次读取故障码,在印象中凸轮轴调节机构产生的故障尚未出现过这两个故障码。为了更仔细的分析故障码,总结以往工作中遇到的由凸轮轴调节机构引起的故障码如下:
    ·P001464排气凸轮轴(气缸列1)的位置偏离标准值。存在一个不可信的信号
    ·P001477排气凸轮轴(气缸列1)的位置偏离标准值。不能达到指定位置
    ·P001764排气凸轮轴(气缸列1)的位置与曲轴位置相比不可信。存在一个不可信的信号
    ·P001785排气凸轮轴(气缸列1)的位置与曲轴位置相比不可信。有一个信号高于允许的极限值
    ·P001964排气凸轮轴(气缸列2)的位置与曲轴位置相比不可信。存在一个不可信的信号
    ·P001985排气凸轮轴(气缸列2)的位置与曲轴位置相比不可信。有一个信号高于允许的极限值
    ·P002464排气凸轮轴(气缸列2)的位置偏离标准值。存在一个不可信的信号
    ·P002477排气凸轮轴(气缸列2)的位置偏离标准值。不能达到指定位置

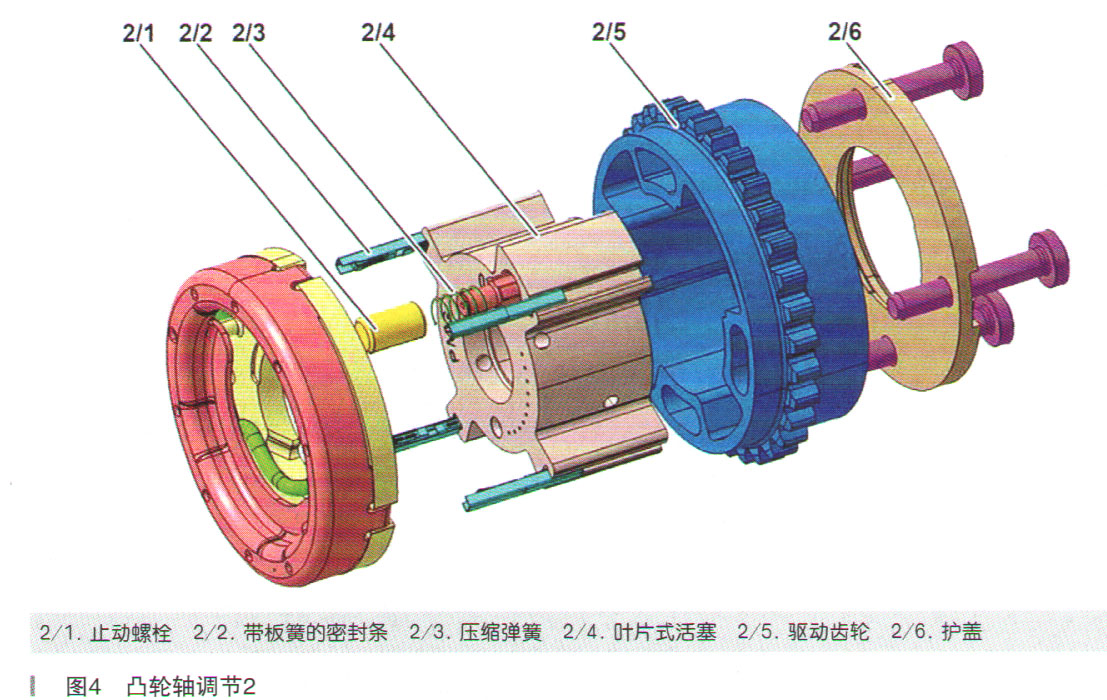

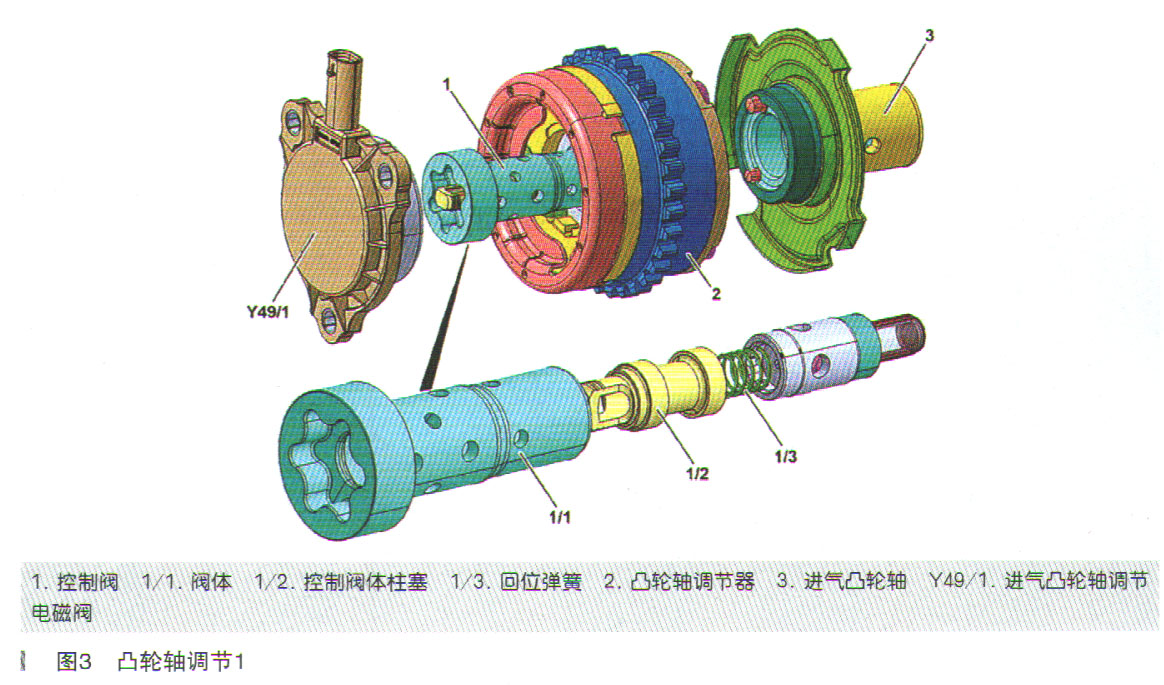

    通过总结对比判断此故障并非凸轮轴调节机构引起的,而是另有原因。在WIS中查找凸轮轴调节的原理图(如图3~图5所示),尝试获取相关线索。
