奔驰GLC300 ESP警告灯、ABS故障警告灯、发动机警告灯亮
来源:汽车维修技师  作者:佚名  2020-12-23 08:55:01

       一辆行驶里程约2.5万km的2020年奔驰GLC300 4MATIC车。用户反映:该车仪表上的ESP警告灯、ABS故障警告灯、发动机警告灯、轮胎气压监测器(TPM)系统警告灯、制动警告灯亮起;多功能显示屏上出现文字提示“主动制动辅助系统功能范围受限,参见用户手册”“EBDABS、ESP停止运作,参见用户手册”“主动式车道保持辅助系统停止运作”。

    故障诊断:故障持续存在,连接诊断仪进行快速测试,多个控制单元都报了右前轮速传感器的相关故障,并且都是当前状态。
    如电控车辆稳定行驶系统ESP控制单元N30/4设置了当前状态的故障码:
    ·C050613右前车轮速度传感器存在电气故障或断路。存在断路。状态A+S
    ·C055600安装的右前车轮速度传感器型号错误。状态A
    ·0003408右前车轮速度传感器存在功能故障。存在一个信号故障或信息有错误。状态A+S
    ·0003429右前车轮速度传感器存在功能故障。存在一个无效的信号。状态A

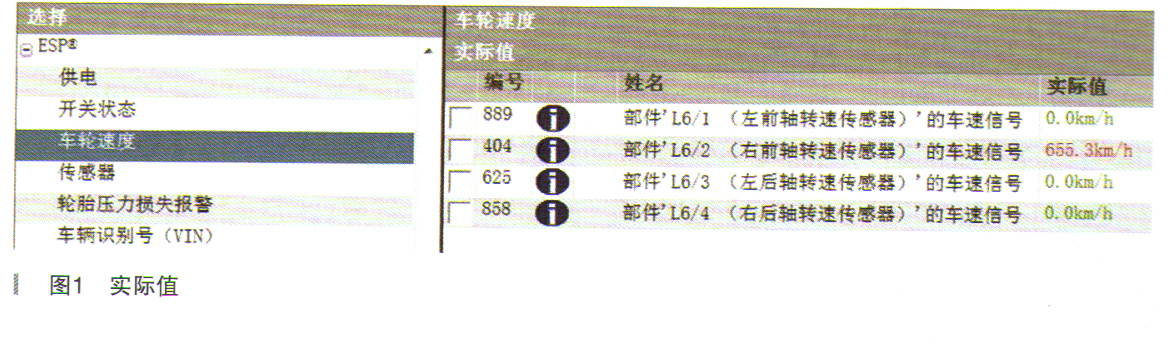

      查看电控车辆稳定行驶系统ESP控制单元N30/4驻车状态各个车轮速度的实际值,如图1所示。
      右前车轮速度传感器车速信号为655.3km/h,正常,其他传感器实际值为0km/h,不正常。
    此车的车轮速度传感器WSS是磁阻传感器元件(主动式转速传感器),品牌是博世(BOSCH),产地罗马尼亚;磁阻效应传感器是根据磁性材料的磁阻效应制成的,材料的电阻取决于电流的方向与磁化方向的夹角。磁化方向转向垂直于电流的方向,则材料的电阻将减小;如果磁化方向转向平行于电流的方向,则材料的电阻将增大。
    磁阻轮速传感器就是利用磁阻效应改变流过传感器的电流,控制单元通过电流的变化计算出车轮转速即车速。磁阻轮速传感器是有源传感器,它的脉冲轮是一个多极磁环,呈环形放在磁极交替塑料或橡胶元件上,随轴承的转动而转动,如图2所示。北极N和南极S充当脉冲轮的齿尖和齿缺。轮速传感器的芯片随磁环上不断交替的磁场变化而变化,在车轮转动时(多极磁环转动),传感器芯片的磁通密度不断变化,传感器的电流波形也不断变化。控制单元根据电流变化的频率,便可计算出车轮转速。
    电控车辆稳定行驶系统(ESP)控制单元N30/4测量流经传感器的电流,根据多极磁环的位置(负极或正极),可以测得1=7mA或1=14mA的电流强度,从而产生一个方波信号;电控车辆稳定行驶系统(ESP)控制单元N30/4利用方波信号计算车轮转速和转动方向。
    根据系统的工作原理和故障码分析,仪表出现ESP等报警信息的可能原因有:
    ·右前车轮速度传感器L6/2线路故障
    ·右前车轮速度传感器L6/2信号轮损坏
    ·右前车轮速度传感器L6/2安装不到位
    ·右前车轮速度传感器L6/2电气故障
      ·ESP控制单元N30/4软件故障
      ·ESP控制单元N30/4电气故障
      打开发动机盖后检查发现机舱内有明显的老鼠脚印(如图3所示),怀疑可能是老鼠磨牙,咬断右前车轮速度传感器L6/2与电控车辆稳定行驶系统ESP控制单元N30/4之间的线束。

[1] [2]  下一页
