奔驰GLE400左边大灯不亮、仪表灯光报警
来源:本站整理  作者:佚名  2021-01-30 07:49:54

     一辆行驶里程约6000km、配置276.8双涡轮增压缸内直喷发动机、722.5变速器的2018年奔驰GLE400。用户反映:该车行驶中智能大灯报警,转弯灯报警。

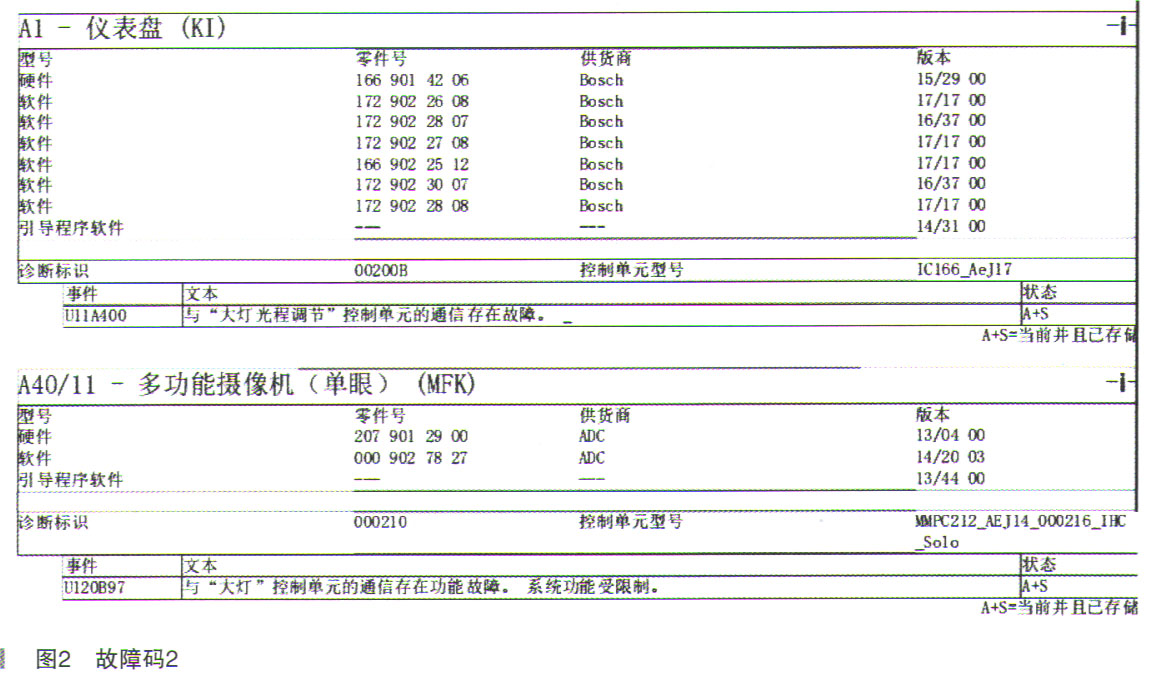

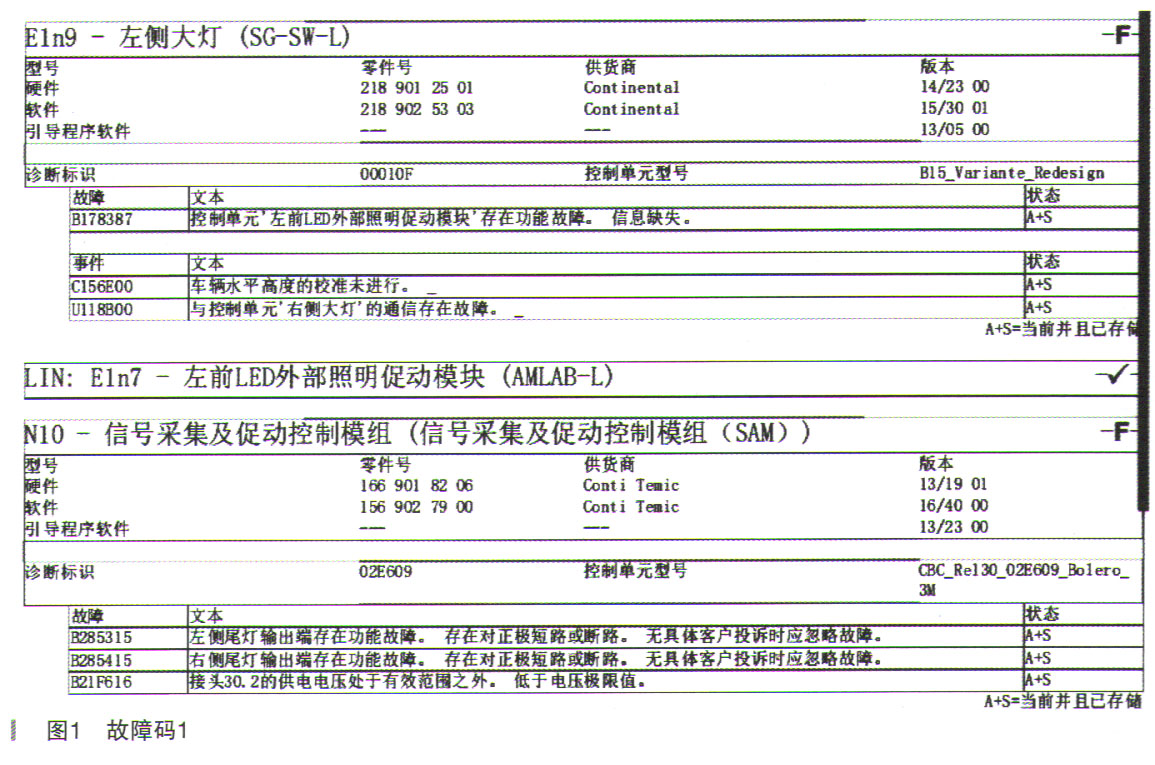

    故障诊断:接车后验证故障现象,果不其然如客户所述,仪表智能大灯报警,左边大灯不亮,并且后部转弯灯也不亮。连接诊断仪有相关故障码,如图1、图2所示。

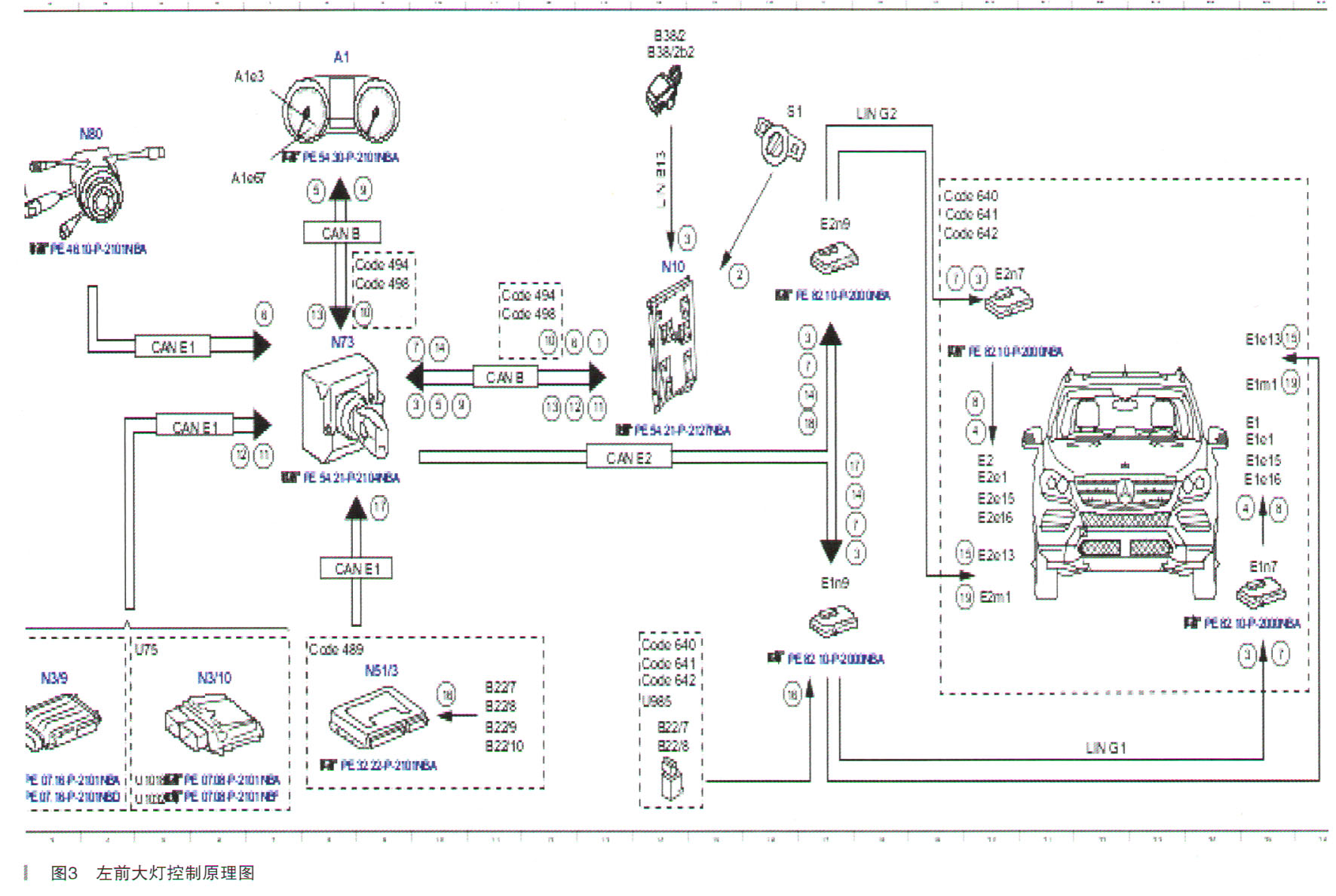

    分析电控测试,可以得出这是个典型的灯光故障,左前灯光的远近光灯都不亮。先看一下左前大灯的控制原理图,如图3所示。
    图中的两种灯光控制单元,一类是E2n9、E1n9,另一类是E1n7、E2n7;前一种是控制驻车灯、日间行车灯、停车灯,后面一种是控制远近光的,它们都是全LED的。原理弄清楚了就可以开始诊断了,先从故障码入手,故障码导向结果就是不能找到控制单元。控制单元不能找到的诊断思路,就是检查供电、通信线。检查结果:供电12V,CAN线CAN H为2.6V,CAN L为2.4V,正常。那么接下来就只有怀疑控制单元了,因为左右的两个模块都是可以对调的,对调后大失所望,发现还是不亮。这就奇怪了,难道是大灯出了问题吗?找个车对调大灯总成,故障依旧。这就奇怪了,该检查的都检查了,该对调的都对调了,还是不行,说明诊断思路出了偏差。

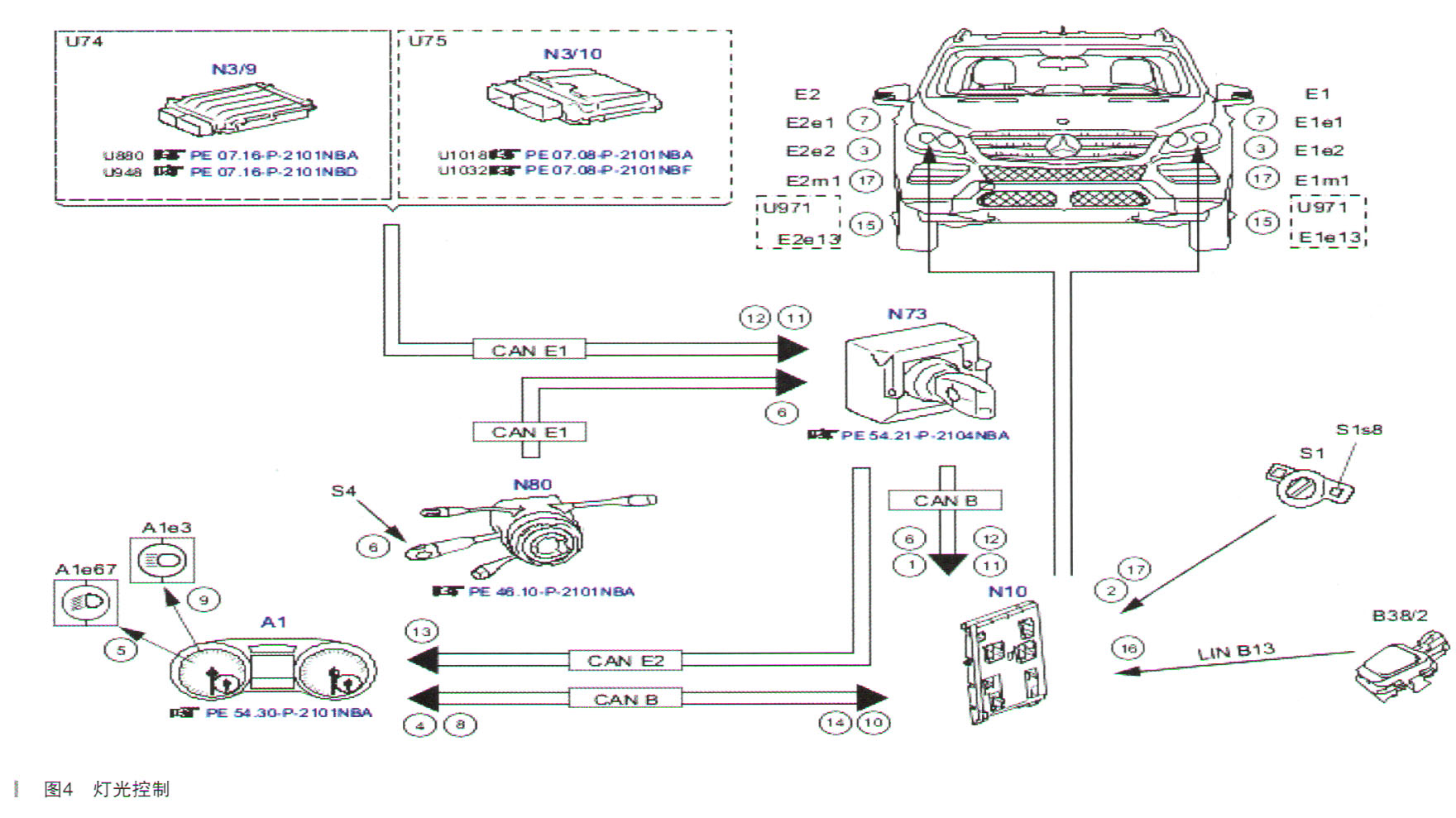

    转念一想前面大灯就这些东西,问题点肯定出在了外围的部件,肯定还是参与前大灯控制的。参与灯光控制的相关控制单元如图4所示。
    由图中可以看出,前SAM N10控制单元是一个关键的控制单元,它接收大灯开关的开关信号和雨量光线传感器的信号,会不会是N10控制单元有问题呢?

[1] [2]  下一页
