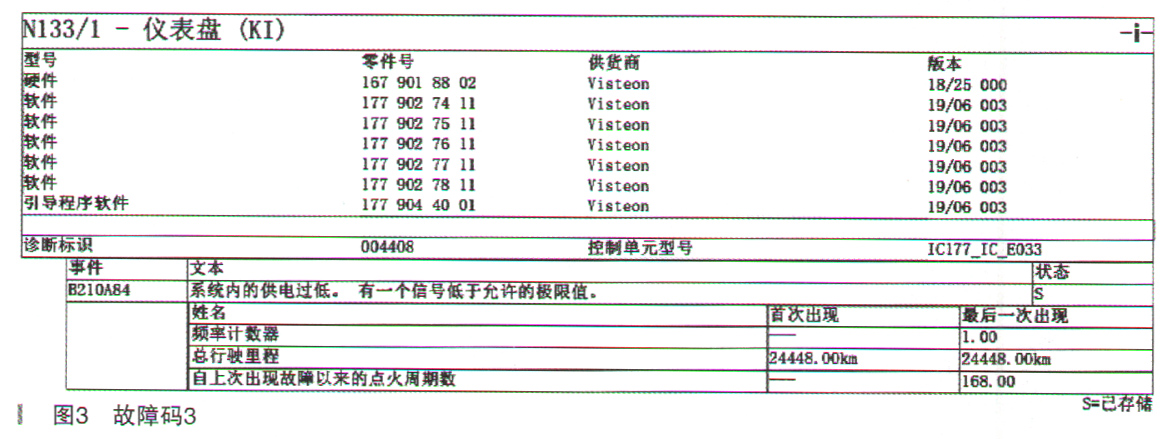

故障诊断：接车后验证故障现象，果不其然，娱乐显示屏黑屏，没有任何的显示，也没有任何的声音。连接诊断仪，有故障码如图1～图3所示。





    故障码中3个控制单元就是此故障相关联的控制单元，此车配置的是奔驰最新款的娱乐系统 NTG6，此款娱乐系统一大特点就是仪表显示屏和娱乐显示屏共用一块屏幕，其电路图如图4所示。

    从电路图可以读出一些信息，A26/17主机和N133/1的信息都是通过专用的线路HSVL高速视频线传输到A40/16的，HSVL高速视频线路既可以传递视频信号，也可以传递控制信号。主机和仪表的信息它们是互相不干涉的，所以这个故障只是娱乐系统黑屏，所以大致可以锁定故障在娱乐系统，它和仪表控制单元N133/1几乎没有关系，这里的A40/6只是主机A26/17和N133/1的一个信息和图像的显示作用，关键的控制端分别在于主机A26/7和N133/1。

    上面分析了此故障相关的结构原理，接下来我们分析故障码。

    从故障码分析感觉是个软件问题。进行故障码的导向，导向让升级主机软件，但是升级不成功，如图5所示。
