奔驰GLS无法启动、仪表多个故障提示
来源:汽车维修技师  作者:佚名  2021-12-07 08:30:04

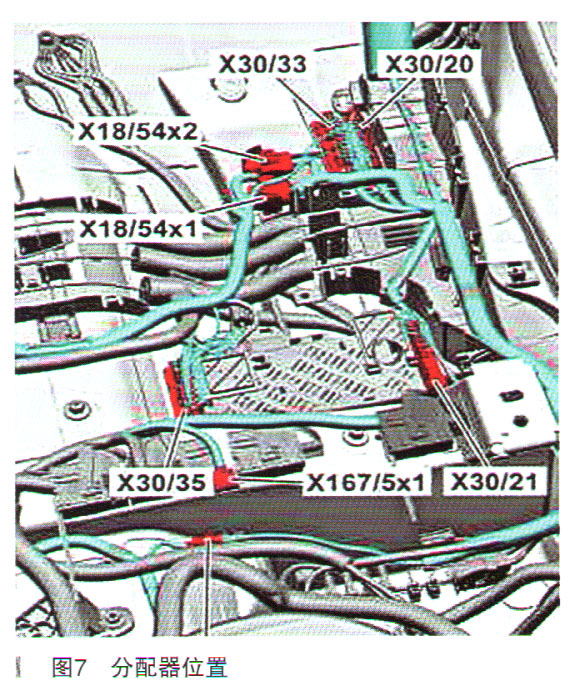

      我们只需把CAN B分配器X30/33(位置如图7所示)上面的插头逐个拔掉,拔掉哪一个后故障好了就是那个控制单元导致CAN B瘫痪的。拔掉CAN B的4号插头后故障消失。刷新故障码,只剩下四门模块无法通信。启动车辆,可以正常启动。
    问题出在CAN B的4号插头至四门模块上,把四门模块插头拔掉,CAN B的4号插头插上N83/1无法通信,雨刮器和大灯又开始工作,确定不是四门模块导致。
    锁定在X30/33的4号插头至X35/1x1的线路上,拆掉左前门边饰板发现,加装的电动踏板的信号线接在了X30/33分配器4号插头至X35/1x1的线路上,如图8所示。
    去掉加装的电动踏板CAN线,全部恢复正常。
    故障总结:此车大灯和雨刮器一直工作,是因为SAM无通信导致不能传输正常信号;油泵模块、发动机、安全气囊,缺少15电也是,SAM无通信导致。遥控器不能解锁/上锁是四门模块无通信导致。这些都是因为CAN B网络瘫痪引起。
