综合上述检测和相关系统电路图分析,导致该车故障的可能原因有:N110模块的软件故障;N110与N2/10的通信线路故障;N110模块的供电或搭铁故障;N110模块自身故障。
对N110模块进行软件升级,未发现可更新的软件。根据图3所示电路图进行进一步分析并测量:N110插头的1号针脚是由N 10/6(前SAM模块)直供的一个15R的电源,2号针脚与N2/10的LIN总线相连,3号针脚是回到N2/10的接地线(GND)。目检N110插头,连接正常到位。由于故障码显示N2/10与N110的通信存在故障,打开钥匙门二档(15R供电为一档),在外围测量1号针脚的供电电压,为12.4V,正常范围为12-15V,正常。测量2号针脚LIN线电压,为7.25V,标准值应为12V,不正常。测量2号针脚搭铁线与接地点之间的电阻,为0.6Ω,正常范围为0-1Ω,正常。

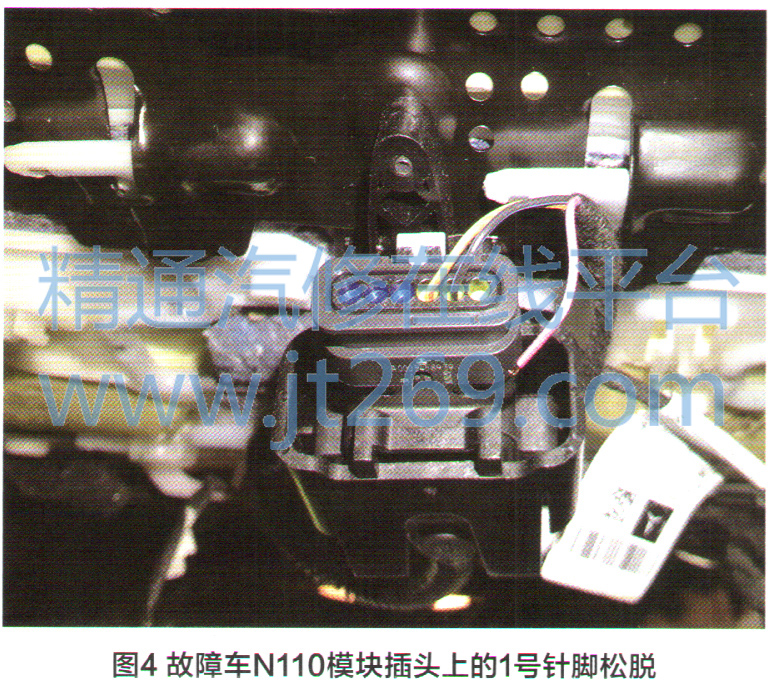

拔出N110模块插头进一步检查,未发现针脚触点有腐蚀、进水等异常现象。测量插头1号针脚的供电电压,为7.56V,用手晃动插头时,电压在7-12V之间跳动,不正常。轻轻拽一下,1号针脚从插头中脱落(图4)。
仔细检查发现1号针脚安装不到位,未被插头壳体锁止,在车辆行驶过程中,振动颠簸时使得该线路出现了虚接甚至断路的情况。更换N110模块插头的1号针脚并安装到位,删除故障码后进行路试,仪表台上的气囊报警信息未再出现,该车故障被彻底排除。
维修小结:
本案例中的故障比较简单,整个诊断过程也比较顺利,没走什么弯路,但在外围测量控制模块的供电时,供电电压正常,差点给诊断工作设置了“陷阱”,好在笔者进行了比较仔细的测量,及时进行了纠偏。由此可以看出,测量点的选择比较关键,尽量从测量点的源头进行测量。
