高压蓄电池低温回路（低温回路2）的功能原理图如图4所示。

查看系统的电路图（如图5所示），传动系统控制单元N127通过LIN1经Z结点Z142/2z1与M4/7、M75/14以及N142/1和N142/2进行通信。

    因为LIN1的所有4个部件都报了 “信息缺失”的当前状态的故障码，根据系统的工作原理分析可能的故障原因有：

    ①N127电气故障；

    ② LIN线故障；

    ③ LIN线部件（M4 /7、M75/14、N142/1或N142/2）电气故障。

    拔下风扇电机M4/7的插头，测量PIN3 （LIN 1）电压约为6.7V，标准值9-11V，不正常；逐一拔下LIN1的其余部件，当拔下水泵M75/14的插头后，LIN1的电压恢复正常，约11.1V；检查N127控制单元到水泵M75/14之间的线路，正常，插头无异常松动腐蚀现象。

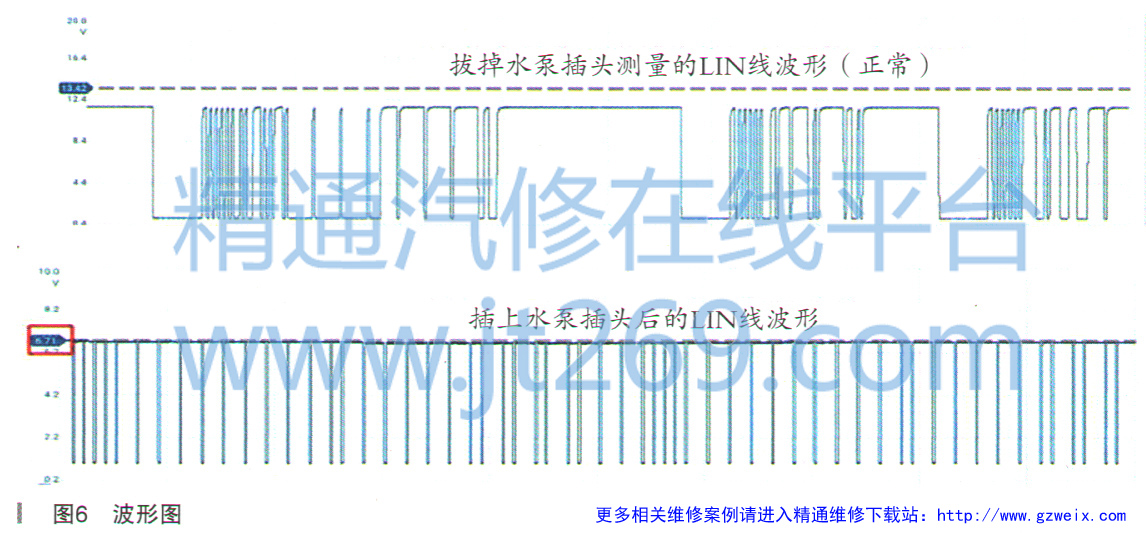

    为了进一步确定故障原因，使用示波器测量LIN1波形，结果发现当插上水泵M75/14后，LIN1的波形被拉低了5V左右，如图6所示。

    综合分析，故障原因是水泵M75/14内部电气故障，导致了LIN 1总线瘫痪，从而使风扇电机M4/7进入应急状态，高速运转。

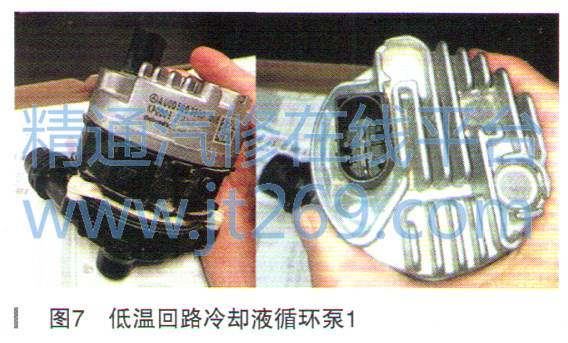

    故障排除：更换低温回路冷却液循环泵1（M75/14），故障排除。

    故障总结：LIN线的故障特点是对正极短路、对地短路或部件电气故障；如果是支路断路，则影响到本支路的部件通信。
