一辆行驶里程仅有8000km，搭配了R18Z2型发动机、AT变速器的东风本田思域轿车。

车主反映该车在停放一个晚上后，第二天便因蓄电池电量不足而无法启动发动机。

故障诊断与排除

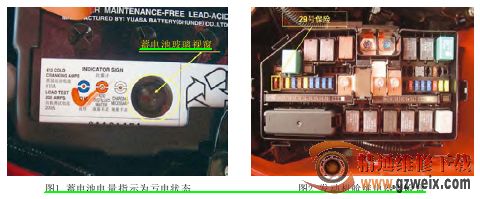

维修人员接到故障车辆后，对车辆充电系统进行了全面的检查。在不启动车辆的情况下，测量蓄电池电压为11.94V。通过蓄电池上的视窗观察蓄电池状态指示标记，提示蓄电池为亏电状态(图1)。启动发动机使其怠速运转，在打开和关闭前照灯、空调压缩机、音响等用电器的状态下分别测量发电机发电电压，均为14.41V，这说明该车充电系统正常。

接下来对车辆进行漏电检查，测试车辆的静态放电电流。东风本田全系车型装配有发动机盖安全开关，此开关的作用是检测发动机盖是否处于开启状态。当发动机盖处于开启状态时，虽然四个车门及后备厢处于关闭状态，但是使用遥控器锁止车辆，仅车门锁止，转向信号灯并不闪烁，车辆也不进入防盗警戒状态；当发动机盖处于关闭状态时，使用遥控器锁止车辆，所有车门锁止，转向信号灯闪烁三次，20s后车辆进入防盗警戒状态，车辆其它电器设备进入“睡眠”模式。拆卸蓄电池负极线，将万用表红表笔连接蓄电池负极线束，黑色表笔连接蓄电池负极，万用表拨到测量电流的20A量程。关闭点火开关并拔下钥匙，关闭车门，使用遥控器锁止车辆，车门上锁，转向信号灯闪烁三次。等待20s后，测得此车辆的静态放电电流为1.12A，远远高于其他同车型放电电流，标准值应该为0.035A以下。

是什么原因导致此车放电电流这么大呢？根据以往维修经验，很多情况下都是因为车主在私自加装用电器后而导致车辆放电电流过大。因此首先检查车辆是否加装全球卫星定位导航仪、电子狗、防盗器及车载手机充电器等设备。经检查，车辆没有加装或改装任何电器设备。既然不是由于车辆改装引起的漏电，那么应该是车上某一个电器元件异常工作，导致车辆的静态放电电流过大。保持万用表在测量车辆静态放电电流的状态，逐个拔下发动机舱保险盒内不受点火开关控制的保险片并观察万用表读数变化，当拔下第29号保险片时(图2)，静态放电电流急剧变小为0.010A以下。插上此保险片后，静态放电电流又变成1.11A左右。看样子问题应该就在这个保险片连接的相关电路上。查阅电路图，和此线路相连的用电器有音响系统、发动机转速表、车速表、综合信息显示屏单元、防盗系统控制单元、DLC诊断座等部件。断开音响系统主机插头后，静态放电电流下降为0.670A，在此基础上逐个断开发动机转速表、车速表、综合信息显示屏单元，静态放电电流分别下降为0.540A、0.420A及0.210A。但是始终达不到标准值即0.035A以下。经过以上的测试，分析车辆多个用电器同时损坏的可能性不大，那么又是哪里出现问题了？既然断开音响系统主机插头后电压可以下降到0.670A左右，那么测算其在此时的用电量应该为1.110A-0.670A=0.440A，而0.440A的用电量远大于车辆静态放电电流值0.035A。前面推断音响系统、发动机转速表、车速表、综合信息显示屏单元、防盗系统控制单元不可能同时损坏，那么应该有一种装置在合适的时候控制以上用电设备减少用电量。
