检修丰田凯美瑞CAN网络系统故障
来源:本站整理  作者:佚名  2012-04-04 08:29:14

传感器信号都需要单独输送到3个ECU,如果采用图3b使用总线通讯,每个传感器信号只要输入到1个较近的ECU,另外2个传感器信号只需要通过总线传送。比较两图可知,有总线时线束和连接器减少了。实际中,车辆上大量的传感器信号都是多个ECU需要,那么总线通讯的使用将大幅减少线束和连接器。



(2)抗电磁干扰

CAN总线为双绞线,具备抗强的电磁干扰能力。

(3)失效保护

发生故障时,CAN总线失效保护功能启动,最大程度地保证其它部分正常工作,另外CAN总线也易于诊断。比较CAN总线通讯、其它总线(以某BEAN总线为例)通讯、常规总线通讯。



常规总线通讯,各节点通过单线连接到总线(也为单线),总线未形成环形。当总线一处断路时,断开后形成了两部分,两部分之间将无法实现通讯。

(4)传输速度多样性

CAN总线从传输速度上来看,有高速CAN总线(CAN HS)、中速CAN总线(CANMS)、低速CAN总线(CAN LS)。有些车辆上同时使用多种速度的CAN总线。



二、丰田BEAN总线

丰田BEAN总线在常规总线通讯的基础上,将总线形成环形。当总线一处断路时,各节点之间仍然实现通讯,对车辆的使用毫无影响,这时也无法检测到总线的故障代码,只有在两处以上断路时才会影响车辆正常工作,才能检测到故障代码。



如图1所示,CAN总线在常规总线通讯的基础上,将单线变为双绞线。当一处断路时(图中红色“×”位置断路),分成两部分:一部分为主车身ECU、组合仪表、DLC3,其它为另一部分,这两部分之间无法实现通讯,各部分内部能实现正常通讯。这时也能检测到总线的故障代码。



总线故障发生时,就其本身而言故障只有两种方向,要么断路,要么短路,当总线短路(与地短路或电源电压短路)时,总线失效保护,各节点之间都无法通讯。在丰田车中总线故障代码可以通过IT2(丰田智能检测仪2代)检测出,进入BUS CHECK进行操作,能检测出总线的故障代码。该检测仅仅针对各节点之间通讯异常。



对于CAN总线,我们可以还通过检测DLC3端子CANH(6)、CANL(14)、接地、电源蓄电池正极之间的电阻,来进一步确定CAN总线短路或断路的情况。检测方法如表1所示。

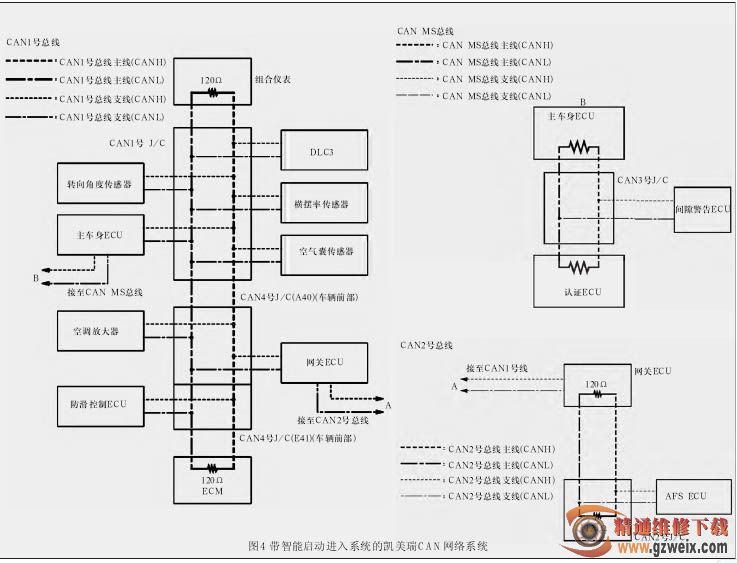

图4所示为带智能启动进入系统的丰田凯美瑞CAN总线结构。CAN 1号总线(应用在动力系统)为高速CAN总线,CANMS总线(应用在智能启动进入系统等)为中速CAN总线,CAN 2号总线(应用在AFS自动前大灯系统)CAN总线速度又不同。那么这三种速度不一样的CAN总线形成了3个子CAN网络,他们之间通过网关进行通讯。在DLC3端子用IT2检测CAN总线时,只能检测到CAN 1号总线网络系统。该车网络系统除了CAN总线之外,还有AVC-LAN总线,应用音响等多媒体系统。



三、典型案例分析

故障现象

一辆凯美瑞ACV30L轿车,配备U250E(5速手自一体)ECT变速器,行驶里程15343km。该车发生事故,事故中该车追尾前车,车辆前部一定程度损伤,但未引发气囊工作。为便于钣金修复和涂装,将发动机总成拆下,钣金和涂装作业后,发动机装车,试车时出现如下故障现象:
