大众速腾EPC灯点亮故障
来源:本站整理  作者:佚名  2012-12-10 10:00:09

    一辆行驶里程约72000KM,配置BPL发动机的大众速腾1.8T轿车。车主反映:该车辆运行过程中EPC灯点亮。偶尔出现踩加速昌丝板,发动机响应。

    自诊断故障码有:16716 P032 002传感器2-G66信号太小,静态;16605 P0221 008节气门驱动装置角度传感器2-G188不可信信号,偶发;16396 P0012 001汽缸列1凸轮轴提前目标未达到,静态;17967 P1559 008节气门控制单元J338基本设置中的故障,偶发;17972P1564 002节气门控制单元J338基本设置期间电压不足,偶发。



    通过故障码可见,故障主要集中在3个方面:爆震传感器、节气门控制单元、进气凸轮轴相位调节控制装置。节气门控制单元系统的故障为偶发,而其他两个故障为静态。根据故障码,逐个排除故障。



    一、检查暴震专感器

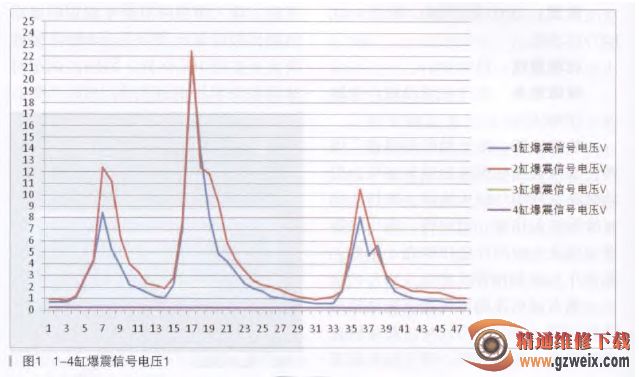

    通过诊断仪,行车过程中连续记录发动机控制单元第26组暴震专感器数据,1-4区分别显示的是1-4缸爆震信号电压,如图1所示。



    通过数据流可以看出:3缸、4缸爆震传感器信号电压在行车过程中无变化,始终显示0.234V,说明爆震传感器2有问题,电路图如图2所示。



    检查曝震传感器线路发现,发动机控制单元线束插头第107脚绿色线断路,如图3所示。

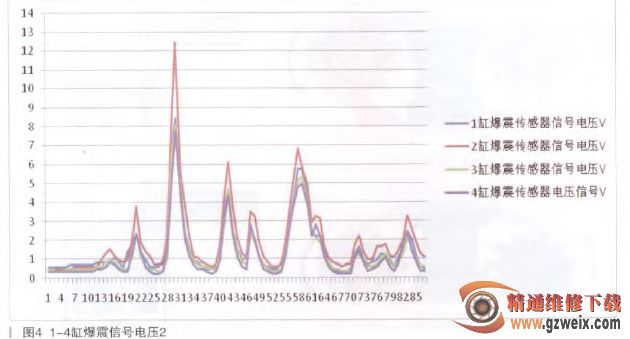

    处理线束插头后,清除故障码,试车读取数据流,如图4所示。

 "16716爆震传感器2-G“信号太小,,故障排除。
