三、故障原因分析及检测诊断
    该车出现此间歇性故障，但来我处后却从未出现机油报警灯亮和发动机转速表显示为0现象，只是安全气囊报警灯亮。据车主讲，该故障已多次出现，始终未解决。在以前的维修过程中，维修人员运用V.A.G 1552检测仪检查电控系统，看到多个故障码，一时无法确定故障原因。

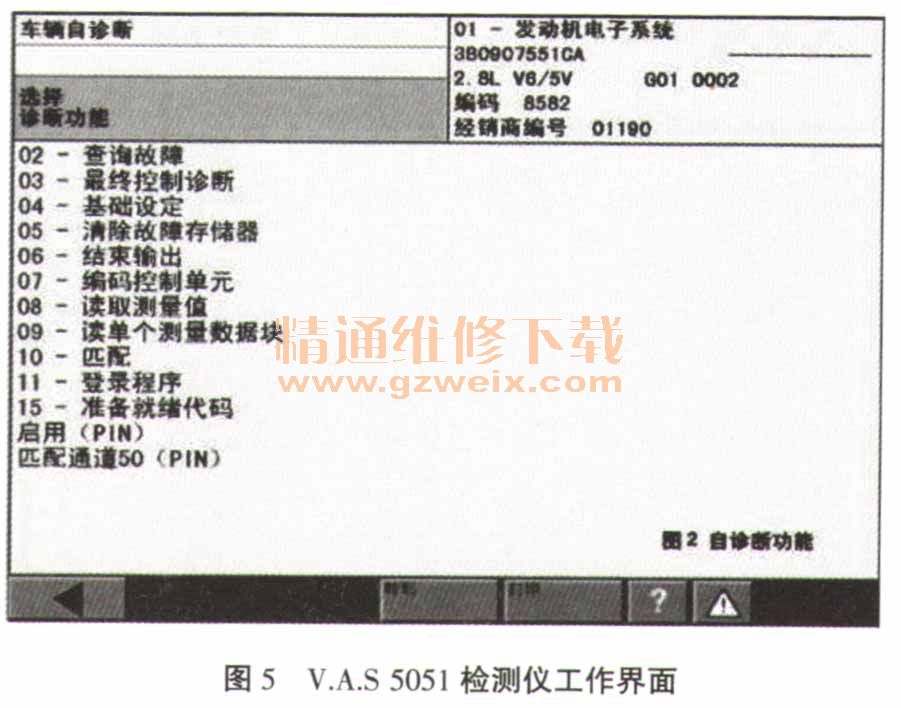

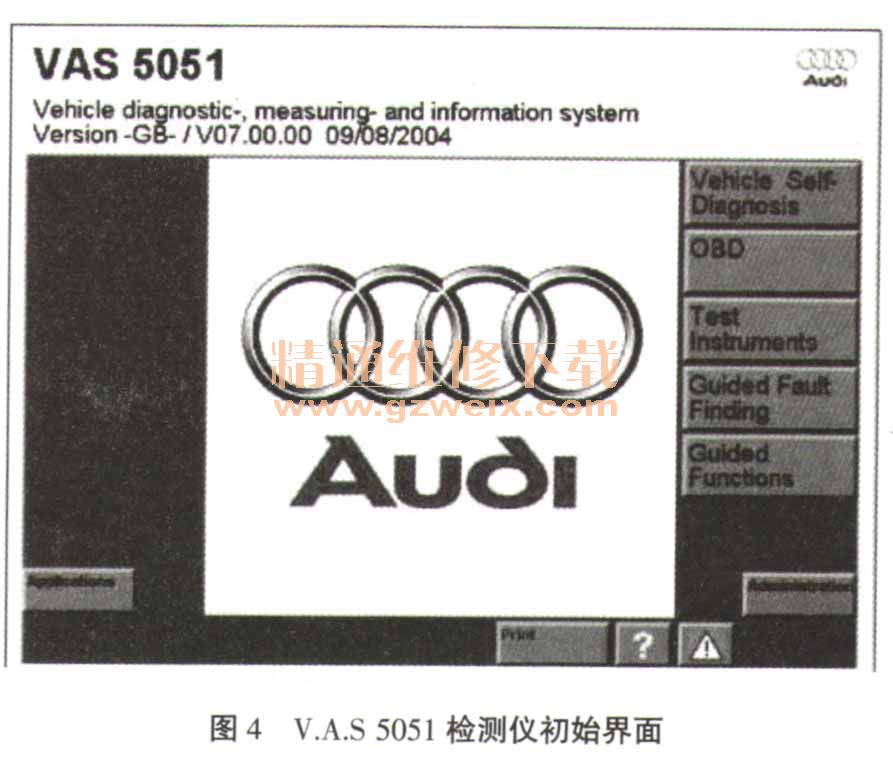

      考虑到机油报警灯亮，用机油压力表检测机油压力，结果正常，于是更换了机油压力传感器，故障依旧。由于仪表盘上发动机转速表突然变为0，安全气囊报警灯和机油报警灯同时点亮，故障现象集中在电控仪表盘上，考虑可能是电控仪表系统存在问题，决定更换1个仪表盘试验。更换后，做好与发动机控制单元的匹配，试验，怠速运行正常，路试过程中依然偶尔出现上述故障现象，故障依旧。更换了安全气囊电脑，故障依旧，至此排除过程陷入了困境。为了分析故障原因，运用V.A.S 5051检测仪进行分析，进入“引导性故障查寻”功 能。如图4、图5所示。



      1．首先通过全电控系统故障诊断检测功能对所有电控系统故障信息进行全面的检测，整个监测数据如下：
      （1）Motronic发动机管理系统3个故障信息：
      18044 P1636 035数据总线驱动链缺少来自安全气囊控制模块的信息，偶发故障。
      18058 P1650 035数据总线驱动链没有来自仪表板的信息，偶发故障。
      18091 P1683 035传动链数据总线来自安全气囊模块的不可信的信息，偶发故障。
      （2）安全气囊
      2个故障信息：
   01299 049数据总线的诊断接口没有通信，偶发故障。
    01312 037马区动链数据总线损坏，偶发故障。
      （3）46一舒适系统中央模块
      2个故障信息：
    00943 035加热的外后视镜一驾驶员侧一Z4。
    00944 035加热的外后视镜一前座乘客侧一Z5。
    （ 4 ）ABS ITT 20 IE防抱死制动系统元故障信息。
    （5）防盗器／仪表板
    3个故障信息：
    01312 037驱动链数据总线损坏。
    01314049发动机控制单元无信息交换。
    01321 049安全气囊控制单元J234无信息交换。
    2．经过上述检测，对整个检测数据进行以下分析：
    （1 ）ABS电控系统无故障。舒适电控系统有2个故障码，即00943035加热的外后视镜一驾驶员侧Z4和00944 035加热的外后视镜一前座乘客侧Z5故障。该故障通过清故障码可以立刻清掉，并且该系统故障码与该车故障没有必然联系。
      （2）防盗器／仪表电控系统有3个故障码，即01312 037驱动链数据总线损坏；01314 049发动机控制单元无信息交换；01321 049安全气囊控制单元J234无信息交换。
      （3）安全气囊电控系统有2个故障码，即01299 049数据总线的诊断接口没有通信，属于偶发故障;01312037马区动链数据总线损坏，也属于偶发故障。
    （4） Motronic发动机管理系统有3个故障码，即18044 P1636 035数据总线驱动链缺少来自安全气囊控制模块的信息，属于偶发故障；18058 P1650 035数据总线驱动链没有来自仪表板的信息，属于偶发故障;18091 P1683 035传动链数据总线来自安全气囊模块的不可信的信息，属于偶发故障。
    从以上检测情况分析，该故障关键信息都集中在数据总线方面。在安全气囊、仪表、发动机电控系统中都有数据总线的故障信息提示，其中涉及安全气囊控制模块和数据通信接口，CAN数据总线显示出在各个系统中都存在故障信息。
    这里共同的故障点是：所有的故障信息中都有安全气囊数据总线的通信信息不正常，同时还有仪表系统与发动机电控系统通信的故障信息。
