大众新速腾打马达无反应、无法起动
来源:本站整理  作者:佚名  2019-11-26 11:19:25

 摘要: J681-供电继电器 2(端子 15)损坏,导致车辆无法启动

故障现象:车辆无法起动,打马达时所有仪表指示灯闪烁,继电器“哒哒响”;
故障诊断过程:
1、 用VAG1526E检查电瓶电压为12.52V,属正常;
2、 检测车辆前部电源和接地,并测量电压,打马达时,电压无明显下降;
3、 检测左侧A柱接地和J519、继电器支架30正电,打马达时,电压同样无明显下降;

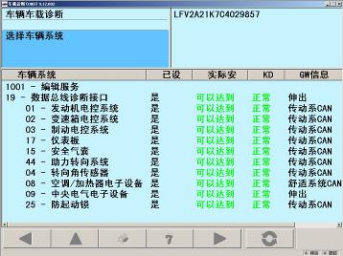

4、 用VAS6150检查各控制单元,无故障码(见下图);

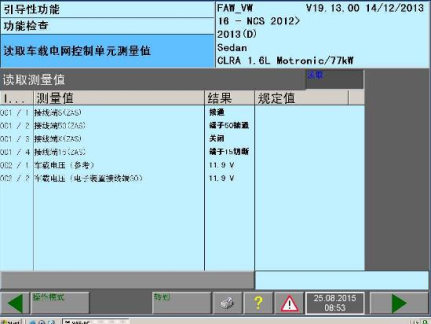

5、检查点火开关状态数据流,发现打马达时,端子15在接通和切断之间闪烁(见下图);

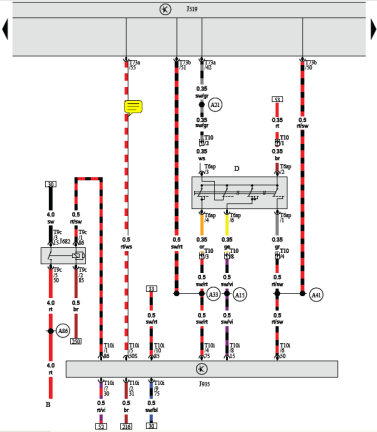

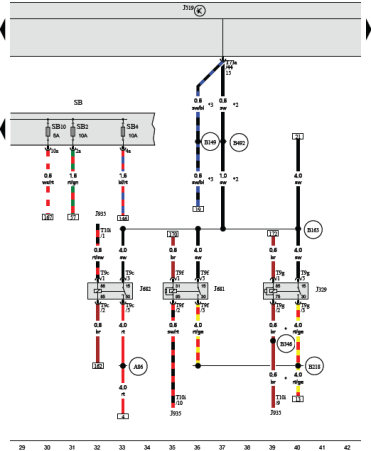

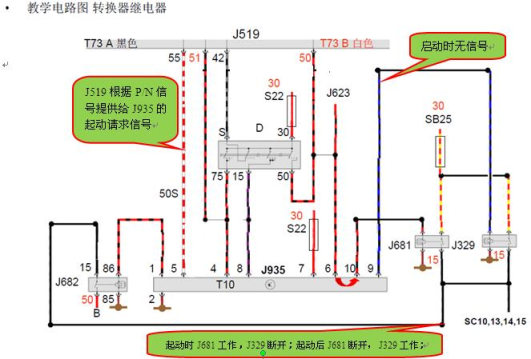

6、查询电路图:发现速腾 1.6L(AW0 版本)的 15 正电由转换器盒 J935 控制(见下图);

[1] [2]  下一页
