故障现象确认:启动车辆时,启动机运转正常,但是车辆无法启动。
读取故障内容及 SDD 指导建议:
连接 SDD 和充电器未见有故障码
故障诊断过程:使用SDD的Datalogger功能读取
数据流,发现高压油泵无法建立高压,于是对燃油系统低压油路进行排空,再次打马达,仍然无法找车,观察数据高压的燃油压力仅260Kpa-400Kpa之间,远远的低于标准的最低启动油压150bar。又考虑该车刚换了新的发动机,燃油管道可能存在空气产生气阻,再次反复排空,但是终究没法启动车辆。下来检查了高压油泵各管路连接均正常,无泄漏之处,检查低压管路的油压在0.5bar左右,符合要求可以排除。在启动过程中,检查系统油压有变化说明高压油泵驱动皮带没有断裂。由于喷油器的的工作电压介于 110–163 伏之间,实际的工作电压取决于发动机转速和负载,在喷油器附近工作时,电压从 200 伏线性上升至 2000 伏变化。所以我们没法测量这个数据,用示波器可以测量,测量喷嘴的电阻来判断喷嘴的好坏不是很准确,因为范围太大150-200K欧之间。

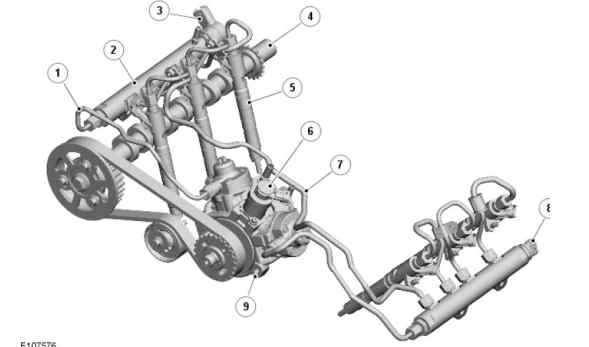

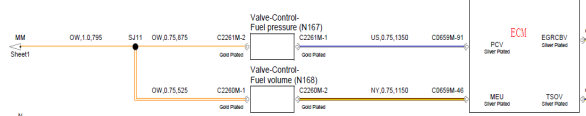

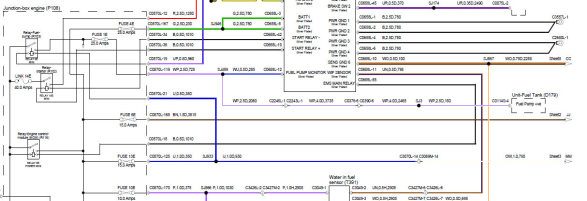

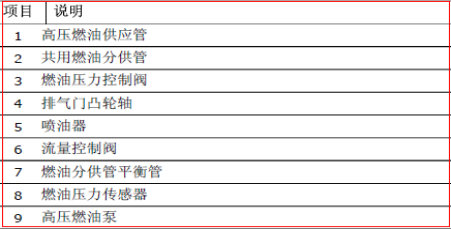

系统结构图及电路图:

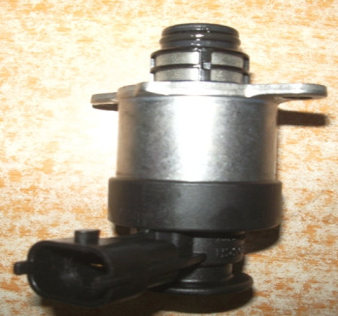

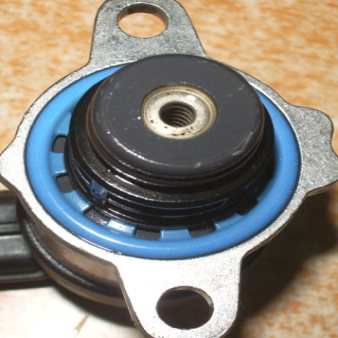

故障诊断:检查 VCV 相应线束接头 C2260M 接触可靠,线束针脚无弯曲变形,表面无腐蚀。测量 C2260M-1有 12.47V 的电压,启动过程中测量 C2260M-2 接地正常。测量 VCV 的电阻规格为 3.2Ω,说明 VCV 应该没有损坏,同样检查了 PCV 也为见异常,电阻为 3.8Ω,相关控制线束也未见异常。喷嘴坏了也会引起无法着车,但是 6 个喷嘴不可能全坏了,暂时先可以排除。由于之前遇到类似的案例,再加以该车的停放时间过长,VCV 可能发卡,无法正常打开,高压油泵无法建立高压,由于内部堵塞,燃油系统会报故障码,因为此时问题已经接近大泵了,所以决定拆开 VCV 检查,( 在故障未确定之前,不建议拆检VCV,Topix 维修手册不允许这么做,因为 VCV 不做单独的配件提供)检查除了少量的杂质,其他未见异常,清洗装复试车,故障依旧,于是最后确定故障点应是高压油泵

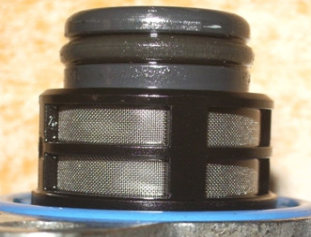

VCV 的滤网相当精细所以当油品不是很好的情况下比较容易堵塞,当车辆出现提速不佳的情况下可以考虑这个问题。
故障原因分析:换了发动机总成车辆仍然无法着车,同时又出现高压油泵损坏的这样的几率太少了,在没有 DTC的情况下,很多时候不会轻易考虑到大泵上来,只有经过详细的诊断和排查才能做决定,再综合无法。
建立高压的原因:
• 大泵本身内部的故障
• PCV
• VCV 阀有故障
• 喷嘴的问题
那么了解这些故障后,应该解决这种类似问题就可以迎刃而解了。
故障处理办法:更换高压油泵。
