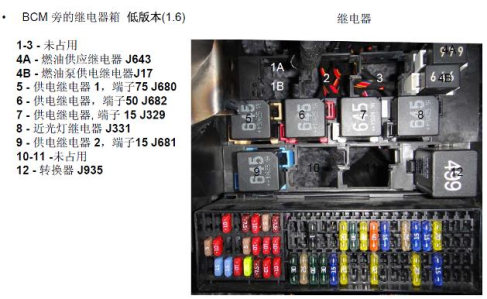

7、根据上述电路图和原理图，首先检查转换器盒 J935 的 T10/7 脚（30 正电）和 T10/2 脚（接地），打马达时都正常；
8、检查 T10/8 脚（15 正电），打开点火开关和启动时， 电压为 12.52V，属正常；
9、检查 T10/4 脚（75 正电），打开点火开关时，电压为 12.52V，启动时，电压为 0V，属正常；
10、检查 T10/6 脚（50 正电），启动时，电压为 12.52V，属正常；
11、检查 T10/9 脚，打开点火开关时，电压为 12.52V，打马达时，电压在 6-8.V 之间变化；
12、检查 T10/10 脚，打开点火开关和启动时，电压都是 12.52V，属正常；
13、根据上述检查及查询电路图得知： T10/9 脚属于由转换盒 J935 控制的 75 正电，打马达时不应该有电压；更换一个新的转换器盒后试车，故障依旧；
14、重新查询电路图并分析，由于该车型 15 正电的形成由 2 个继电器控制且并联控制其它用电设备，端子 15 供电继电器-J329 在启动时，继电器不工作，而端子 15 供电继电器 2-J681在启动时，应该工作；
15、检查端子 15 供电继电器 2-J681 的 30 正电、 85 控制正电-15（来自 J935 的 T10/10 脚）和接地都正常，测量输出端子 87，打马达时，电压在 6-8.V 之间变化，正常应该为 12V；
16、检查端子 15 供电继电器-J329 的 30 正电和接地正常，而 86 控制正电-75（来自 J935的 T10/9 脚）和输出端子 87，打马达时，电压在 6-8.V 之间变化，正常应该为 12V；
17、根据上述进一步检测结果分析，端子 15 供电继电器 2-J681 工作不正常；
18、更换端子 15 供电继电器 2-J681 后故障排除；
故障原因分析：

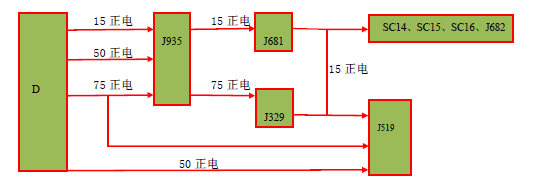

新速腾 PQ25 低版本（AW0） 15 正电形成原理图：
打马达时， 75 正电断开， J329 不工作， 15 正电由 J681 提供；由于该车端子 15 供电继电器 2-J681 内部接触不良，导致分压，从而导致车辆
无法启动；
案例点评及建议：新速腾的

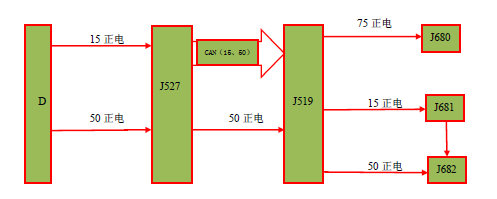

BCM 有 2 种版本：一种是 PQ25 低版本（AW0） ,对于这种版本的车型，点火开关各种正电的形成在本案例中已经进行介绍；另一种是 PQ35 高版本（AW1） 见下图：
其中 75 正电是 J519 根据 15 和 50 正电的逻辑关系形成的，即：有 15 正电、没有 50 正电，则有 75 正电；而同时有 15 和 50 正电，则没有 75 正电；
