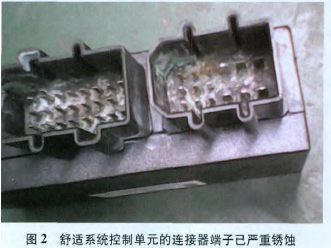

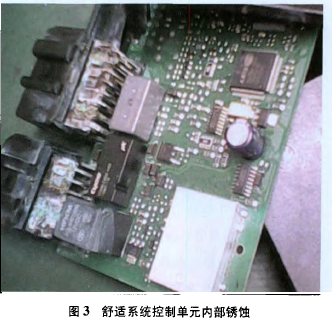

干是决定对舒适系统控制单元进行检查。由于舒适系统控制单元安装在驾驶人侧座椅下，于是拆除驾驶人侧座椅．掀开该侧驾驶人侧座椅下的地毯，将固定在车身地板上的防护罩拆下，却发现防护罩里面有很多积水，而舒适系统控制单元有部分浸泡在水中(图1)，怀疑故障是由此造成的。断开舒适系统控制单元的导线侧连接器，发现舒适系统控制单元的连接器端子已严重锈蚀(图2)。检查舒适系统控制单元，发现已经损坏，拆检舒适系统控制单元．发现其内部已锈蚀(图3)。由此可以断定该车的一系列故障应该就是因舒适系统控制单元工作不良引起的．由于舒适系统控制单元浸泡在水中．短路、断路或信号不良等情况均有可能发生，因此产生了相应的故障代码，而故障现象也就多种多样。

    询问驾驶人得知，该车前段时间因天窗下水管脱落造成车内进水，而维修人员在将天窗修复后，仅对地毯进行了烘晒，而没有及时清理舒适系统控制单元内的积水。

    对已锈蚀的导线侧连接器端子进行处理并更换了舒适系统控制单元。舒适系统控制单元在安装完毕后，还需要对舒适系统控制单元进行设置．具体方法如下。

    连接故障诊断仪，输入舒适系统控制单元地址码"46"，选择”07”（控制单元编码），输入编码号00259并确认｛通过输入不同的控制单元编码号将设置不同的个性化功能），编码完成。随后进行遥控器的匹配，输入舒适系统控制单元地址码"46"，选择"10"(匹配）．输入通道号00（清除控制单元内原有的记忆）后返回；再次进入”10",输入通道号01,输入遥控器的数量并点击”确定”,然后按动遥控器上的任意键．注意每个遥控器只按1次，完成舒适系统控制单元的更换和设置后试车．故障排除。
