一辆行驶里程约12万km,配置1. 8L发动机和01N型4前速自动变速器的大众桑塔纳时代超人轿车。用户反映,该车变速器油底壳被撞坏而修理自动变速器,结果车辆虽然能够行驶,但没有高速档,而且加速反应迟钝。
接车后:对自动变速器控制系统进行自诊断,结果有一个故障信息,内容为变速器转速传感器信号太弱。清除故障信息,进行路试,故障依旧。重新进行自诊断,原先的故障信息再次出现,说明故障真实存在。变速器转速传感器设在变速器上部的左侧部位,测量其电阻,结果为60Ω,在标准值范围内。怀疑线路连接不良,重点检查线路状况。经过仔细检查,发现变速器后部有两个线束插头,一个用于变速器转速传感器,另一个用于车速传感器。这两个线束插头能够相互对调,对调之后进行试车,故障症状消失,检修工作结束。
通常情况下,相邻部位的线束插头都有唯一性,可通过形状、颜色或导线长度进行区分。从结构和外形上看,变速器转速传感器和车速传感器是相同的,都是电磁式传感器,采用2针线束插头,阻值都是60Ω,左右,但它们的作用不一样。

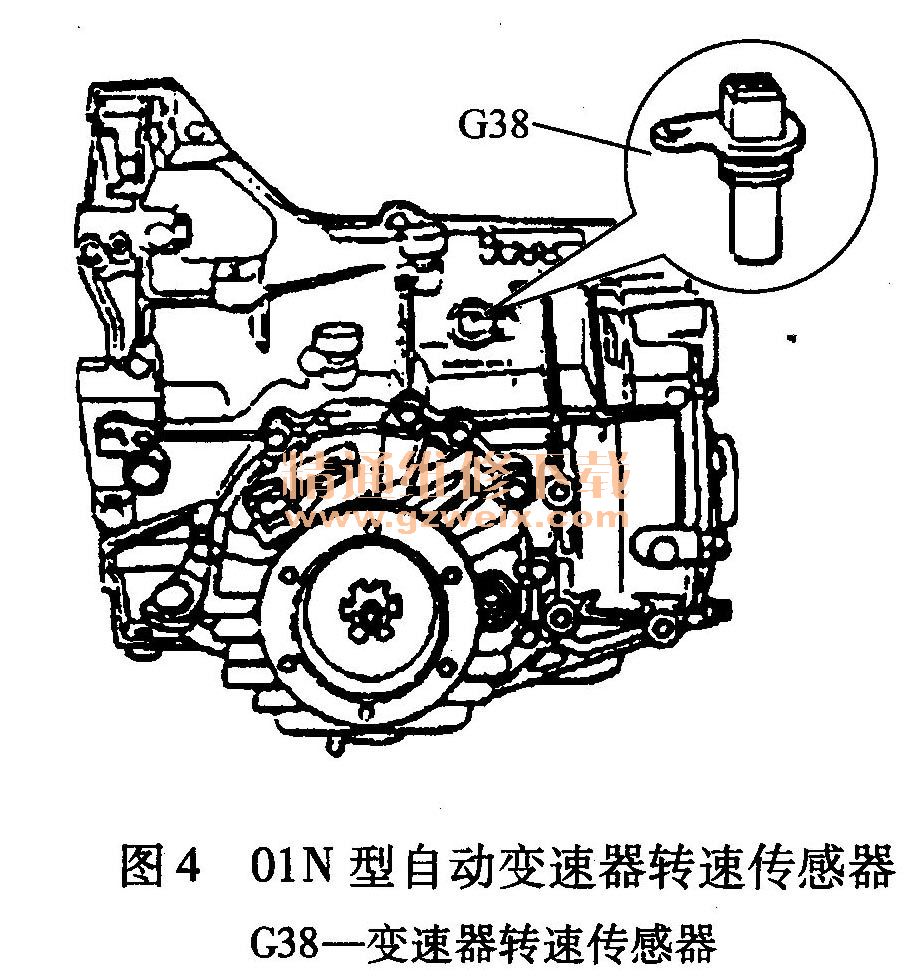

变速器转速传感器用于测量行星齿轮组件中的大太阳轮转速,自动变速器控制单元利用该信号检测换档动作情况,在换档时控制多片离合器。如果变速器转速传感器出现故障,那么自动变速器控制单元将启用紧急运行模式,自动变速器锁止在3档。车速传感器用于测量输入齿轮的转速,变速器控制单元利用该信号确定换档时机,控制液力变矩器的打滑率。01N型自动变速器转速传感器见图4。

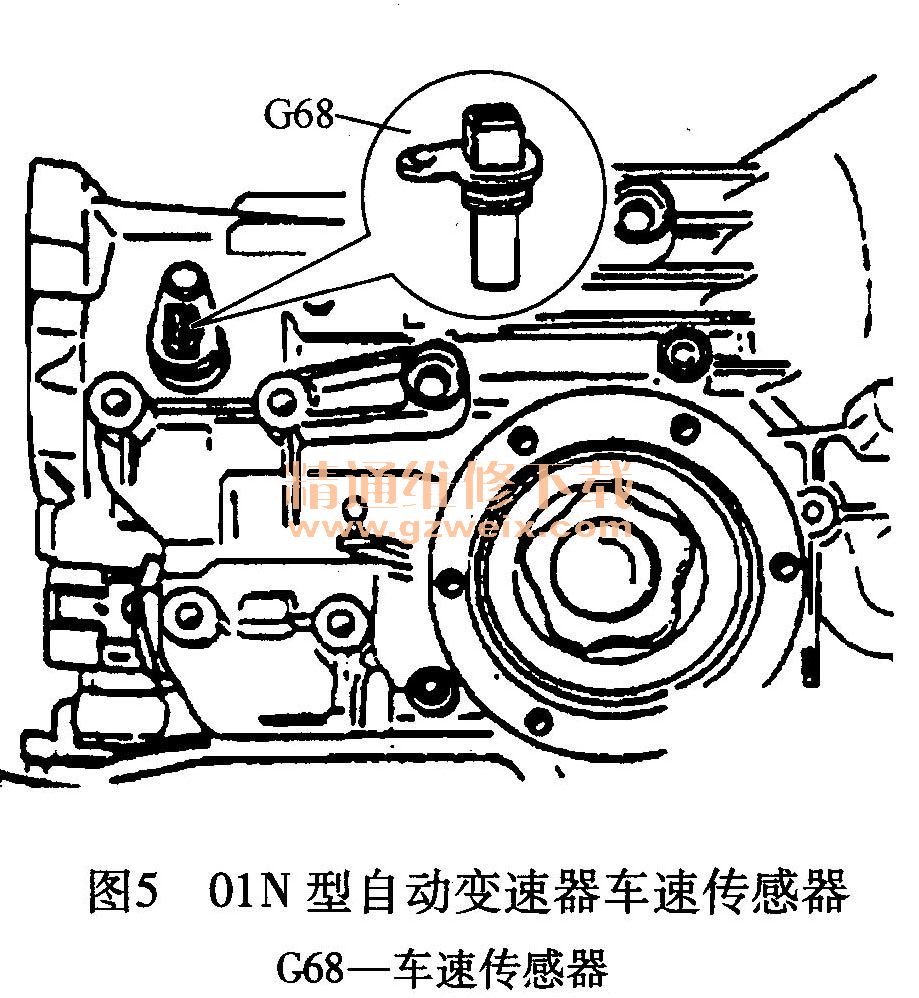

变速器转速传感器的线束插头是黑色插头,车速传感器的线束插头是棕色插头。当两个线束插头插反后,变速器控制单元无法正确接收转速信号,于是判断变速器转速传感器信号不良或者传动比不正确,储存相关故障信息并启用紧急运行模式。01N型自动变速器车速传感器见图5。
