一辆行驶里程仅有300km的全新途观1.8T前驱AT舒适版SUV。该新车刚使用不久，发现打开点火开关后近光灯常亮。
故障诊断：技师按客户陈述，打开点火开关，近光灯确实常亮，随后用VAS6150诊断仪连接诊断接口，查询故障码的结果如下：
01800灯开关-E1不可靠信号静态

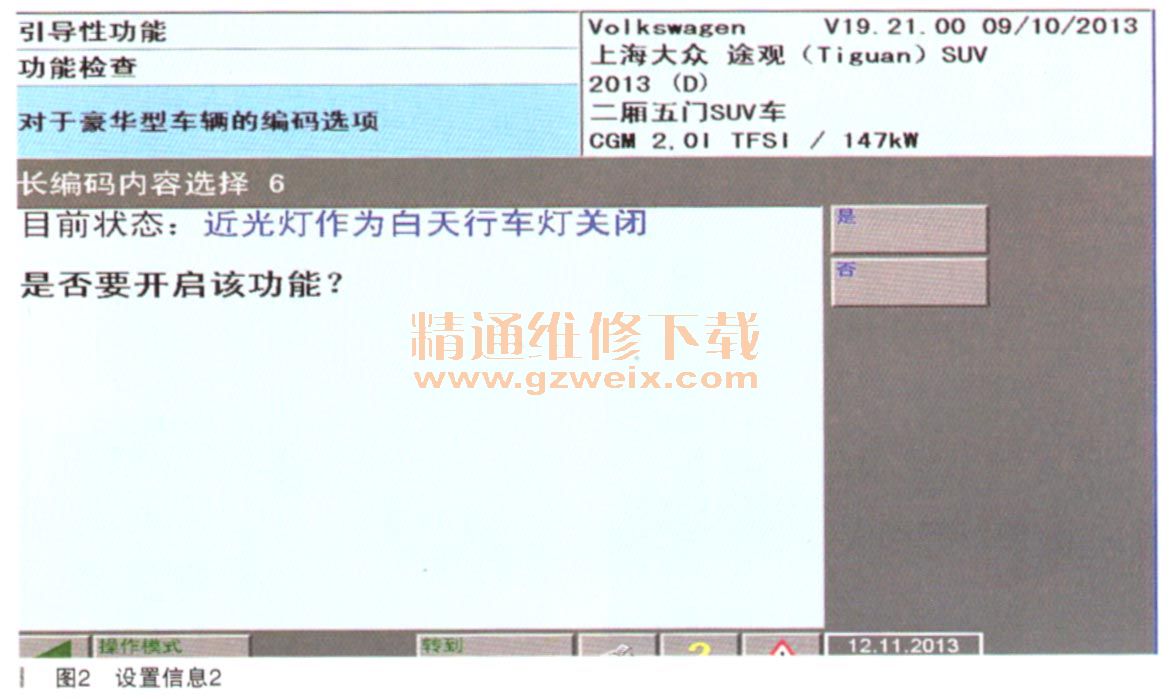

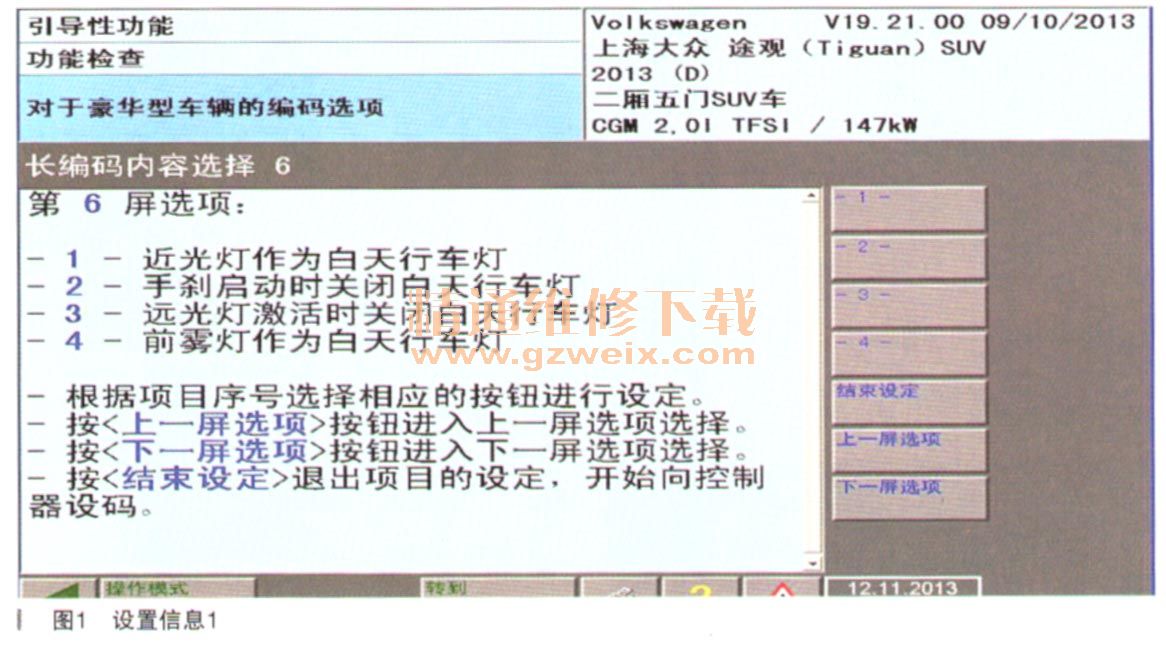

考虑到该车并未配置自动大灯功能，因此即使室外光线暗，也不应该在打开点火开关后近光灯亮起。鉴于故障码内容，决定先更换灯光开关试试，但故障现象依旧；然后进入系统，看看车身控制单元是否进行了“把近光灯设为日行灯”的设置，经检查确认也未进行此项设置（如图1、图2所示）。
调换了车身控制单元BCM，并进行重新编码，但是故障现象依然存在。
遇到挫折后，技师决定重新围绕故障码内容进行分析，特别是要理解该车的灯光开关线路和工作状态。

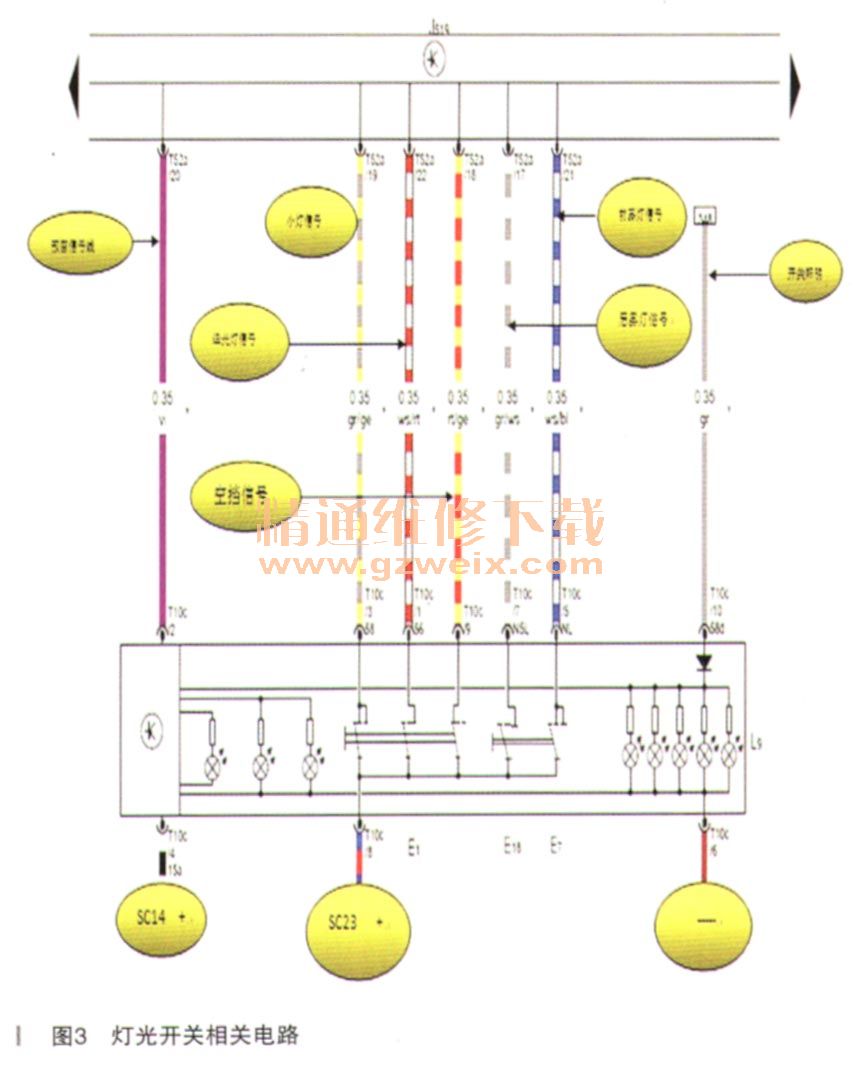

如图3所示是开关线路。

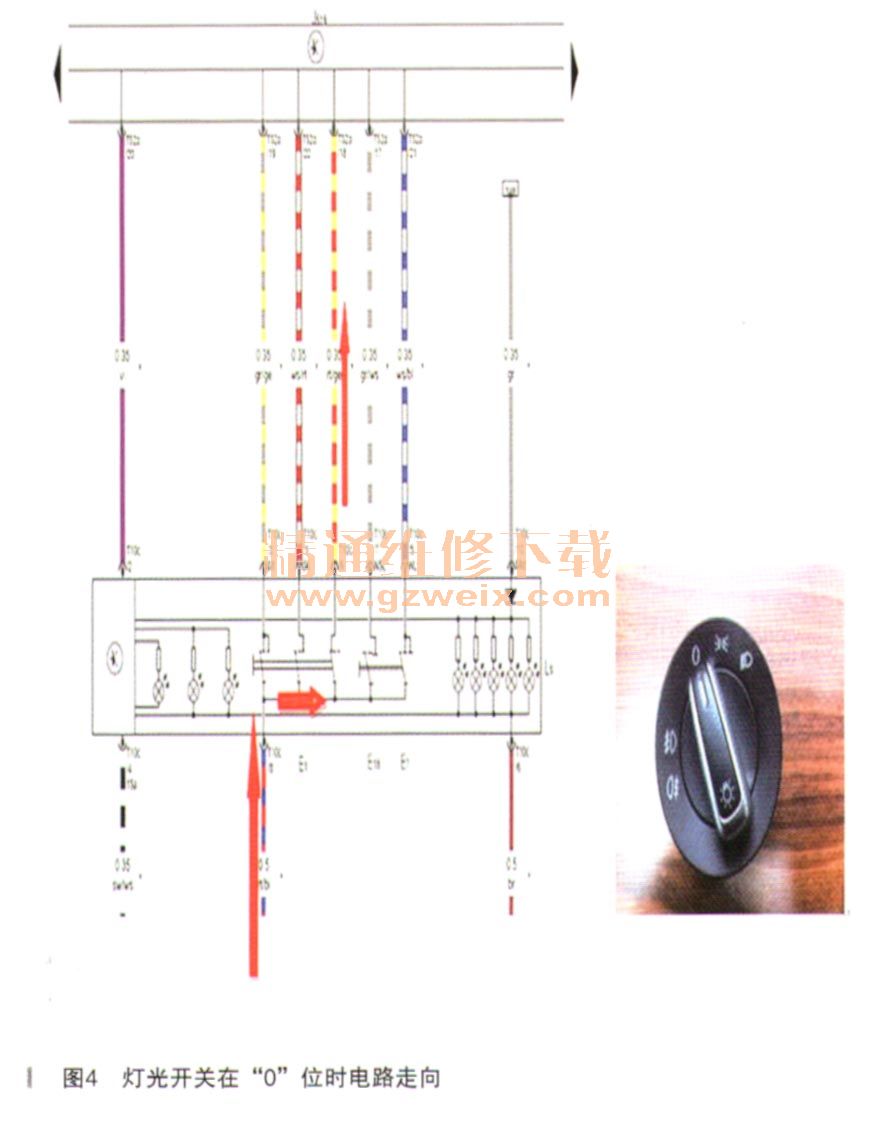

灯光开关扭动至“0”位时的电路走向如图4所示。

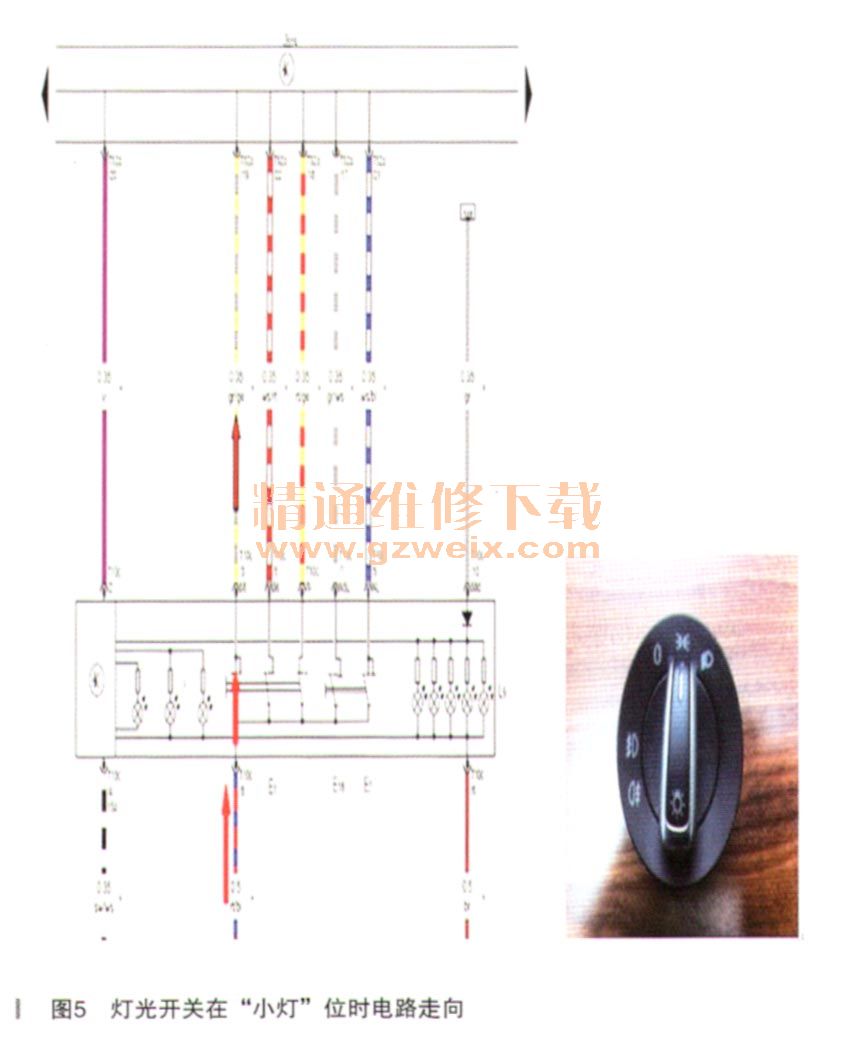

灯光开关扭动至“小灯”位时的电路走向如图5所示。

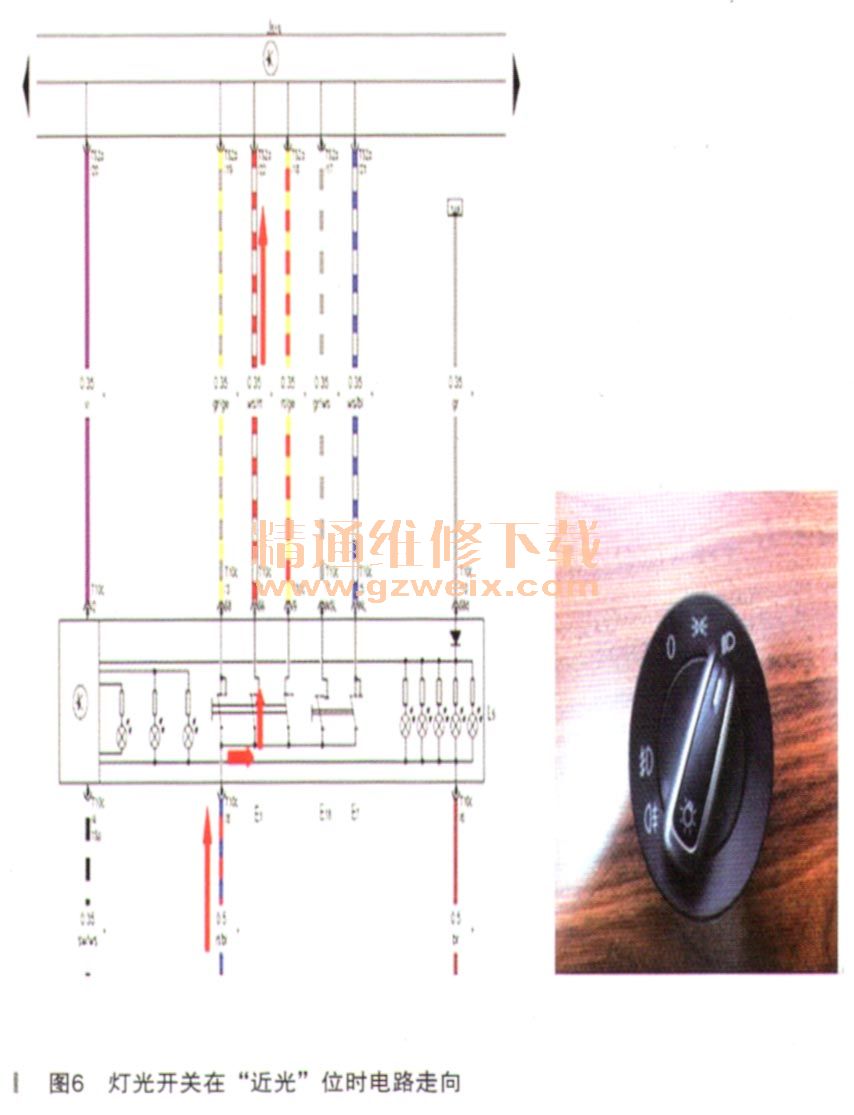

灯光开关扭动至“近光”位时的电路走向如图6所示。
