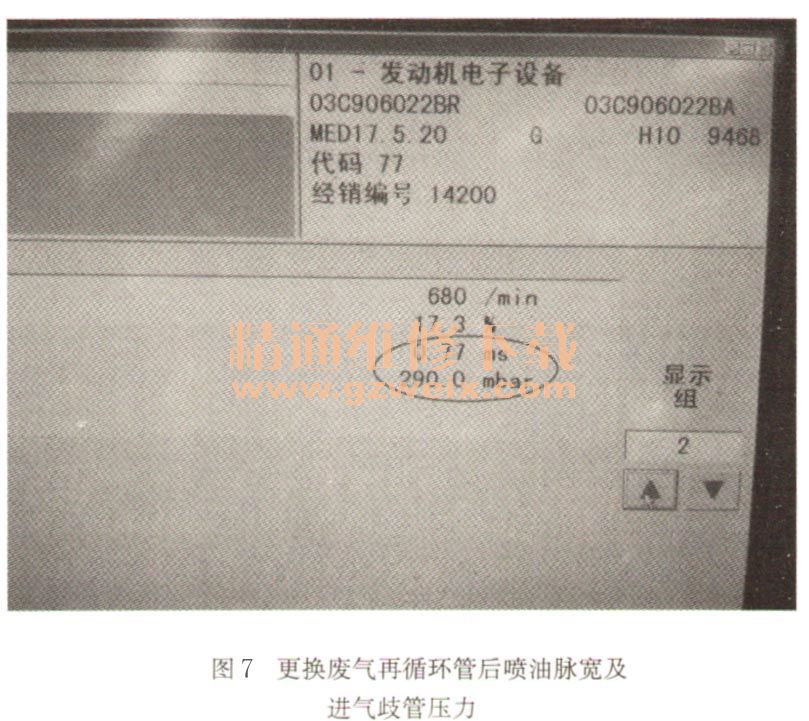

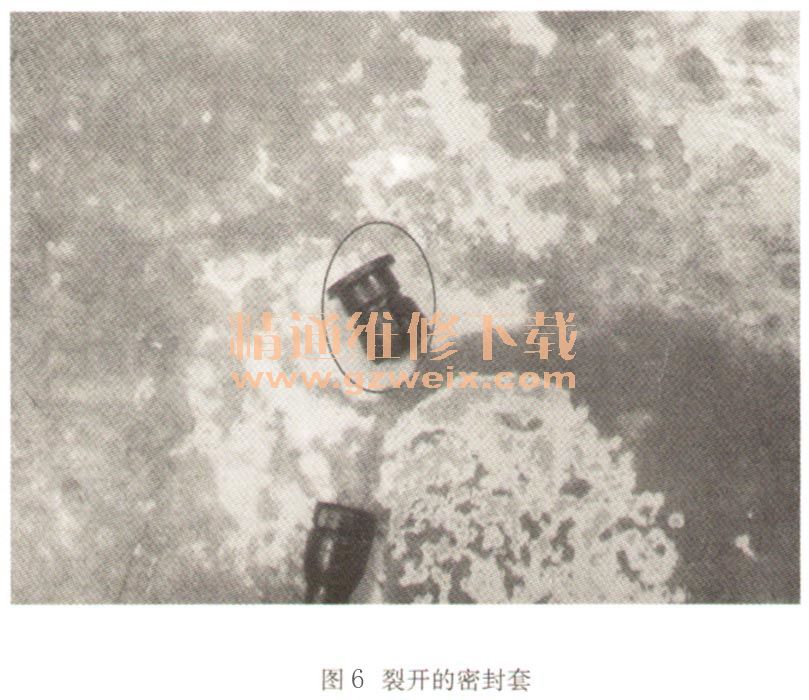

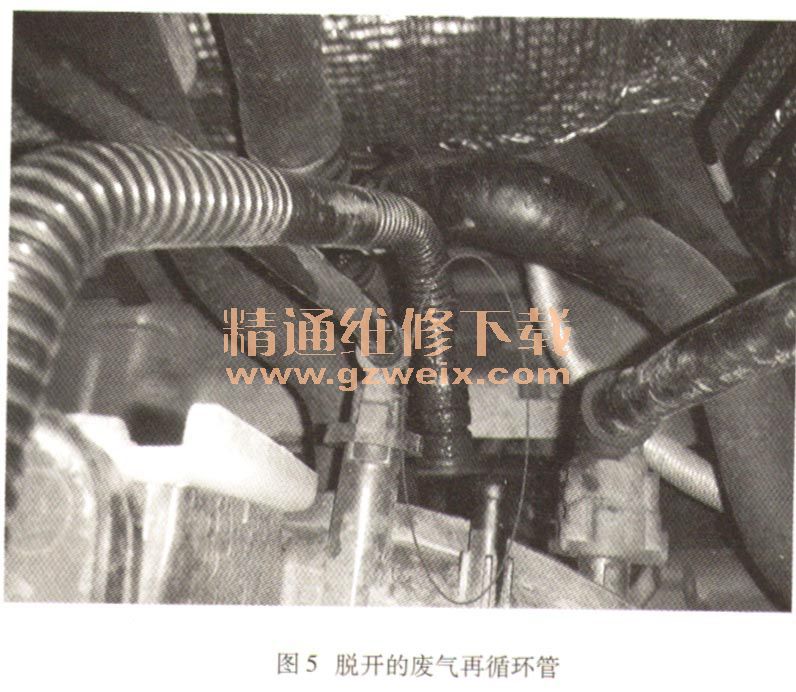

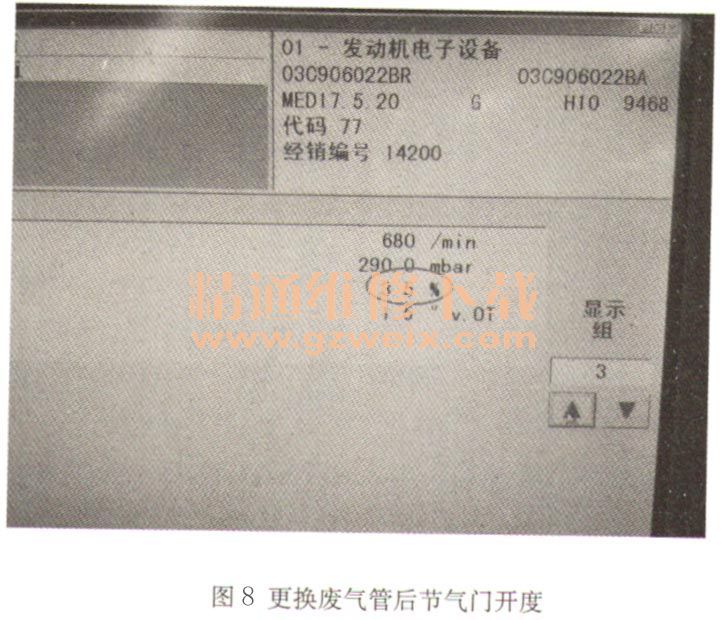

在怠速状态下听到进气歧管附近有“嘶嘶”的漏气声，最终发现节气门下方的废气再循环管脱开，如图5所示。拆下废气管发现废气再循环管中的密封套已经裂开，如图6所示。更换废气再循环管查看发动机怠速状态喷油脉宽、进气歧管压力及节气门开度。查看显示组002发现喷油脉宽为：0. 77 ms，进气歧管压力为290. 0mbar，如图7所示查看显示组003节气门开度为3.5%，如图8所示。

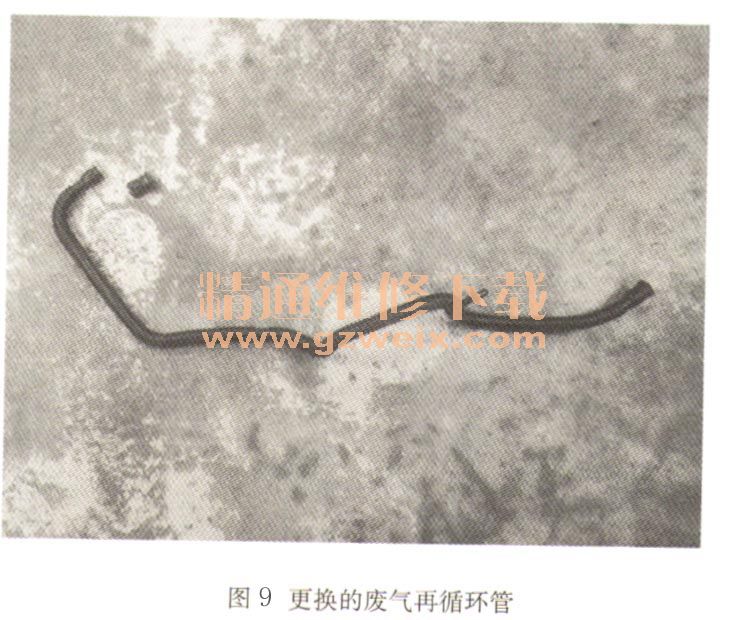

    故障排除：更换废气再循环管，如图9所示。

    总结分析：经过读取故障码含义及进气压力、节气门开度的数据得知进气系统存在漏气，最终发现漏气的原因是废气管脱开。检查故障时先对故障码含义及数据进行分析，才能更快、更准确的排除故障。
