一辆行驶里程约1300km的大众新途安L SUV。用户反映:该车雨刮器偶发不工作。
故障诊断:新途安L试驾车反映洗车后雨刮器不工作,开到车间路上突然工作,到车间再试还是不工作。接车后用VAS6150检测车辆J519车载电源管理系统无故障码。
VAS6150读取J527转向柱电子设备雨刮开关信息,一各个挡位开关信息显示正常。
用VAS6150做挡风玻璃雨刮器动作测试,雨刮器不动作。

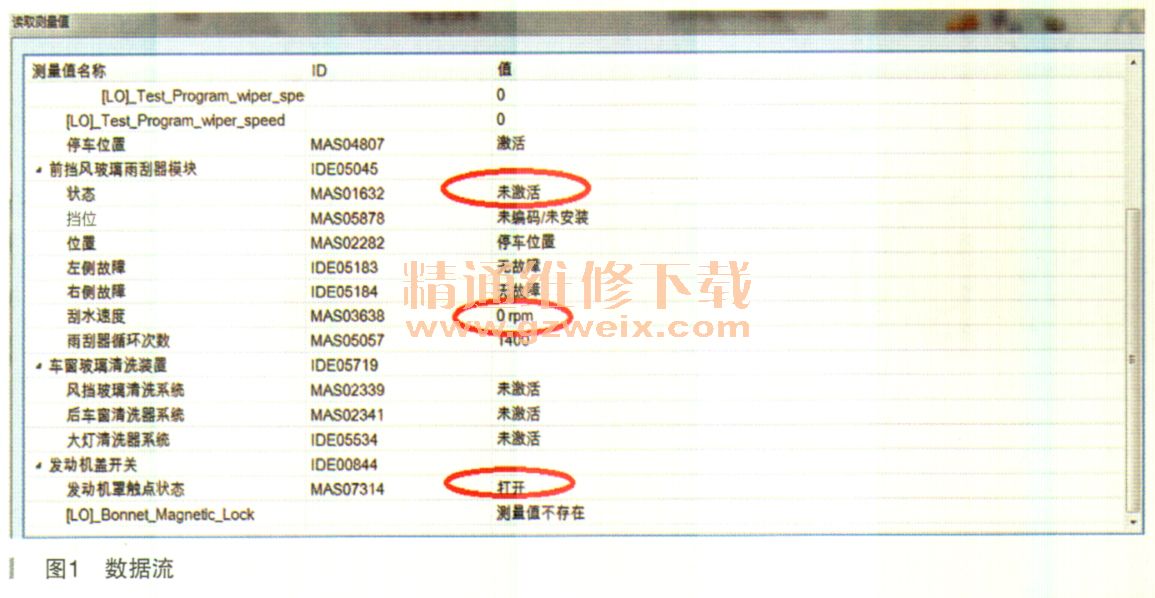

读取BCM的雨刮器相关数据,前挡风玻璃雨刮器模块状态显示为未激活,刮水速度为0,发动机罩触点状态为打开(实际机盖并没有打开),如图1所示。

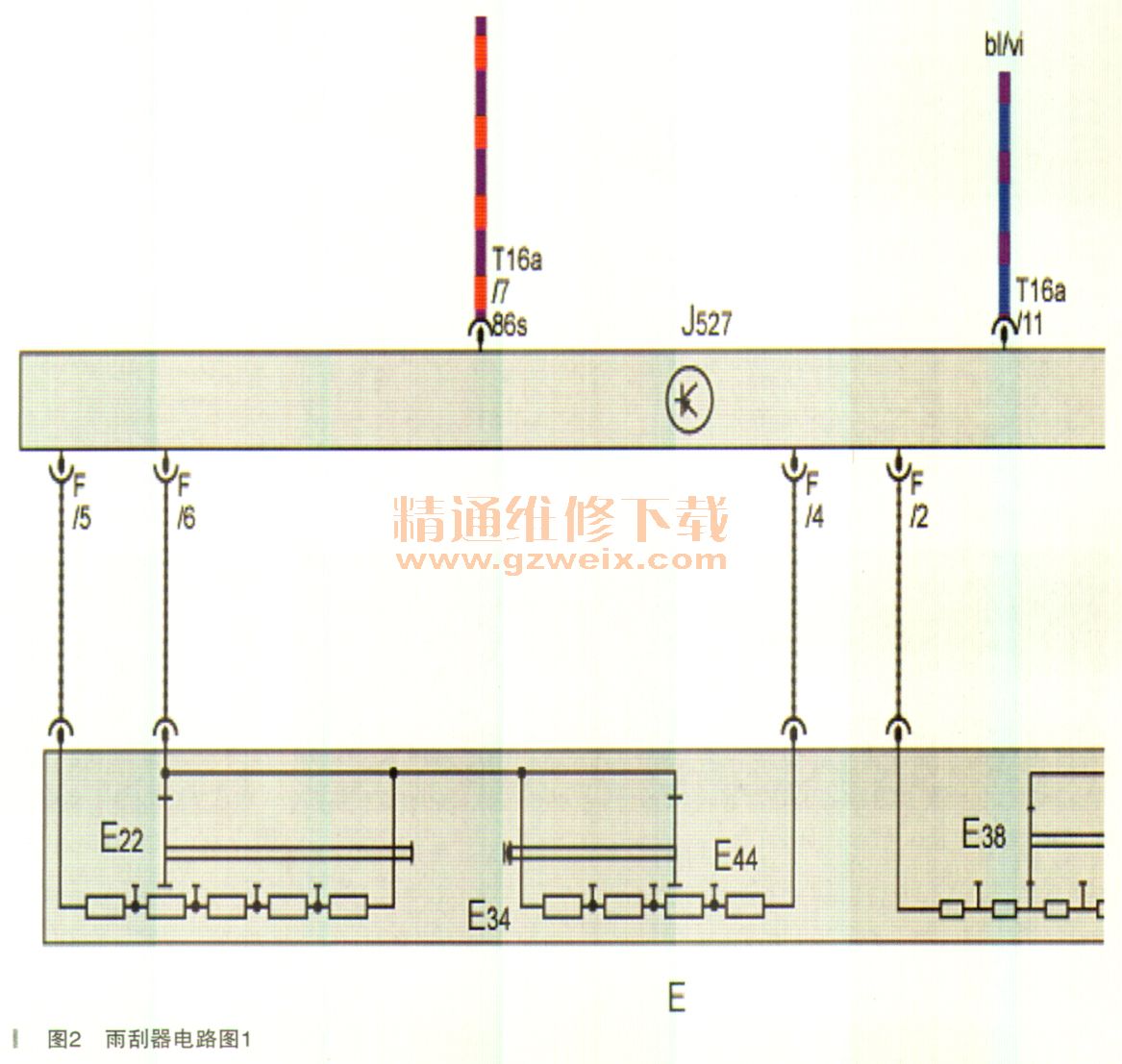

查阅新途安L雨刮器开关控制电路图(如图2、图3所示),E22间歇式雨刮器运行开关通过不同挡位,提供给电子方向柱控制单7GJ527雨刮开关位置信号,该信号通过CAN线传递给BCM,BCM分析汇总雨刮器开关信号及其他许可信号(机盖锁闭合开关F266 ),最后BCM通过LIN线控制雨刮器电机动作。
途安雨刮器系统控制原理分析:车辆停止时,打开发动机盖后,雨刮器被禁止工作。当舱盖被打开,车速在2~16km/h时,雨刮器功能同样被禁止,但再次拨动雨刮器开关,雨刮器功能将被激活。当车速大于16km/h,尽管舱盖被打开,雨刮器功能会保持工作状态不受影响。直至车速低于2km/h后,重新被禁止工作。
